供应顶装式磁浮子液位计UHC517D
| 价 格： | 面议 | |
| 型号/规格： | UHC517D | |
| 品牌/商标： | sucon |
SC-UHC517D顶装式磁浮子液位计适合各种地下储罐及侧面不宜开口的容器的液位测量。产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用。
顶装式磁浮子液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
顶装式磁翻板液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
一、技术参数：
测量范围：150～8000mm
工作压力：2.5MPa；4.0MPa；6.3MPa
工作温度: -20～100℃；-20～200℃；0～400℃
度:±10mm
介质密度: 0.5～2.0g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,
可选用加热夹套型液位计
过程连接:顶装式安装法兰:≥DN80,PN2.5
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
材质：旁路管：1Cr18Ni9Ti;304;316L
浮子：钛
二、磁浮子翻板液位计选型表：
|
SC-UHC |
磁浮子翻板式液位计 | |||||||
|
代 号 |
显示方式 | |||||||
|
517 |
就地翻板显示 | |||||||
|
518 |
就地翻板显示+4～20mA远传 | |||||||
|
|
代号 |
安装方式 | ||||||
|
无 |
侧装式 | |||||||
|
D |
顶装式 | |||||||
|
|
代号 |
液位计类型 | ||||||
|
无 |
基型 | |||||||
|
W |
保温型 | |||||||
|
J |
防腐型 | |||||||
|
S |
防霜型 | |||||||
|
Z |
保温防腐型 | |||||||
|
Y |
顶装防腐型 | |||||||
|
|
代号 |
报警控制 | ||||||
|
0 |
无报警 | |||||||
|
1 |
带上限报警 | |||||||
|
2 |
带下限报警 | |||||||
|
3 |
带上下限报警 | |||||||
|
|
代号 |
浮子材质 |
代号 |
本体材质 | ||||
|
P |
不锈钢 |
P |
不锈钢 | |||||
|
L |
防锈铝 |
L |
防锈铝 | |||||
|
T |
钛 |
T |
钛 | |||||
|
S |
PVC塑料 |
S |
PVC塑料 | |||||
|
F |
氟塑包裹 |
F |
氟塑管 | |||||
|
|
|
PF |
内衬四氟 | |||||
|
|
|
PP |
内衬丙烯 | |||||
|
|
|
PE |
内衬乙烯 | |||||
|
|
代 号 |
待标明的数据 | ||||||
|
B1 |
标注法兰标准、通径、压力等级 | |||||||
|
B2 |
标注实际操作温度 | |||||||
|
B3 |
标注实际操作压力 | |||||||
|
B4 |
标注测量介质的密度 | |||||||
|
B5 |
标注订货长度，或提供法兰间距 | |||||||
|
|
|
|
|
|
| |||
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 耿瑞松
- 电话：0517-86788478
- 传真：0517-86909600
- 手机：13901404456
- QQ ：
供应带远传磁翻板液位计UHC518
信息内容：SC-UHC518系列带远传磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。带远传磁翻板液位计配远传变送器、报警(控制)开关，将现场数据传送至二次显示表或DCS系统。 磁翻板液位计适合容器内液体的液位、界位的测量，指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。 一、技术参数： 测量范围：150～8000mm (对中心距超过5000mm的或运输条件不允许超过长度的液位计可采用分段制造) 工作压力：2.5MPa；4.0MPa；6.3MPa 工作温度: -20～100℃；-20～200℃；0～400℃ 精确度:±10mm 介质密度: 0.5～2.0g/cm3 介质密度差: ≥150kg/m3(测量界位) 环境振动：频率≤25Hz 振幅≤0.5mm 跟随速度: ≤0.08m/s 介质粘度: ≤0.4Pa.s,对于粘度大的介...

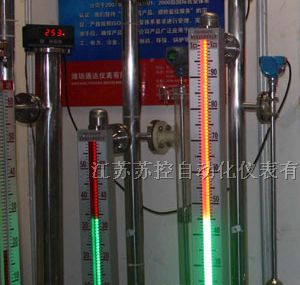

供应磁敏电子双色液位计SC-UCM
