供应滤波器YE30T4L2 YUNPEN滤波器净化干扰滤波器

价格：		面议
型号/规格：		YE30T4L2
品牌/商标：		YUNPEN
环保类别：		无铅环保型
主要用途：		工业电子电气设备

详细介绍
企业详情

YE-T1L2, YE-T4L2 SERIES

1.特點

T1 輸出端子使用250快速端子
T4 輸出端子使用M-4 螺絲
各國安規取得：UL, CSA, VDE

dzsc/18/4705/18470585.jpgdzsc/18/4705/18470585.gif
dzsc/18/4705/18470585.gif

2. 規格

項目 / 型號		YE05T1L2/YE05T4L2	YE10T1L2/YE10T4L2	YE15T1L2/YE15T4L2	YE20T1L2/YEA20T4L2
額定電壓		125/250V AC	125/250V AC	125/250V AC	125/250V AC
額定電流		5A	10A	15A	20A
洩漏電流		0.8mA MAX 250V,50HZ	0.8mA MAX 250V,50HZ	0.8mA MAX 250V,50HZ	0.8mA MAX 250V,50HZ
耐電壓	線對線線對地	1450V DC 2250V DC	1450V DC 2250V DC	1450V DC 2250V DC	1450V DC 2250V DC
絕緣阻抗		100M ohm MIN 250VDC	100M ohm MIN 250VDC	100M ohm MIN 250VDC	100M ohm MIN 250VDC
直流阻抗		0.3 ohm MAX	0.15 ohm MAX	0.1 ohm MAX	0.05 ohm MAX
溫度上升		30C MAX	30C MAX	30C MAX	30C MAX
溫度使用範圍		-25 ~ +85C	-25 ~ +85C	-25 ~ +85C	-25 ~ +85C
CX		0.1uF	0.1uF	0.1uF	0.1uF
CY		3300pF	3300pF	3300pF	3300pF
電阻		10M/ohm	10M/ohm	10M/ohm	10M/ohm
電感值		5mH	1.2mH	0.9mH	0.5mH
衰減量	NORMAL MODE 25dbMIN COMMON MODE 25dbMIN	0.25 ~ 12MHZ 0.10 ~ 10MHZ	0.33 ~ 13MHZ 0.26 ~ 11MHZ	0.61 ~ 50MHZ 0.40 ~ 48MHZ	0.68 ~ 50MHZ 0.40 ~ 50MHZ

3. 衰減量

COMMON MODE (LINE TO GROUND) IN 50 OHM SYSTEM
TYPE	CURRENT	FREQUENCY-MHZ
TYPE	RATING	0.15	0.5	1.0	5.0	10.0	30.0
YE05T1L2/YE05T4L2	5A	53	84	70	58	53	51
YE10T1L2/YE10T4L2	10A	26	63	76	66	62	42
YE15T1L2/YE15T4L2	15A	28	57	68	67	63	46
YE20T1L2/YE20T4L2	20A	14	39	49	63	59	38
DIFFERENTIAL MODE (LINE TO LINE) IN 50 OHM SYSTEM
YE05T1L2/YE05T4L2	5A	7	57	58	57	52	48
YE10T1L2/YE10T4L2	10A	8	77	72	62	57	53
YE15T1L2/YE15T4L2	15A	15	33	60	59	56	61
YE20T1L2/YE20T4L2	20A	13	25	57	64	57	45

4. 線路圖

dzsc/18/4705/18470585.gif

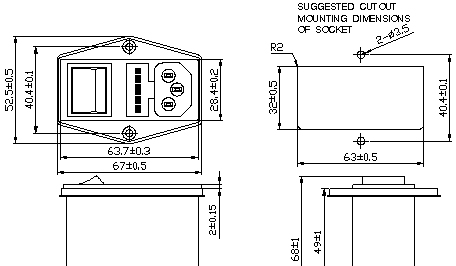

5. 尺寸圖

YE05T1L2~YE20T1L2
dzsc/18/4705/18470585.gif

YE05T4L2~YE20T4L2
dzsc/18/4705/18470585.gif
