SMA系列产品是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。
   Series of SMA products one application extensive small-scale coaxial person who join that whorl join, it has a reliable characteristic with long life-span that the width, performance are excellent, high frequently. Suitable for the microwave equipment and body of the digital communication system and join the body in the cable or the micro-strip line frequently in the loop frequently.

SMA系列产品是一种应用广泛的小型螺纹连接的同轴连接器。SMA系列的中心导体和绝缘子固定通常采用俘获式以获得足够低的VSWR。SMA系列采用英制螺纹连接，强度高，抗震性好。外导体端面直接接触，使插入损耗降到。相对于其它类型的连接器，SMA系列具有体积小，低VSWR的特点。采用恰当的适配电缆，SMA连接器在18GHz时依然具有良好的电性能。经过特殊加工的连接器，其

使用频率可以达到25GHz。

SMA系列产品寿命长、性能优越、可靠性高。广泛应用于微波设备和数字通信设备的

射频回路中连接射频同轴电缆或微带。

主要技术特性                TECHNICAL CHARACTERISTICS
温度范围  Temp.range                   -65～+165°C (PE Cable  -40～+85°C)
振    动  Vibration                    MIL-STD-202,Method 213
特性阻抗  Impedance                    50Ω
频率范围  Frequency Range              DC～12.4GHz(半刚电缆 0～18GHz)
工作电压  Working Voltage              335V  max  (有效值)
耐    压  Withstand Voltage            1000V rms  (海平面最小值)
接触电阻  Contact resistance
内导体之间 Center Contact              ≤ 3 mΩ
外导体之间 Outer Contact               ≤ 2 mΩ
绝缘电阻  Insulation resistance        ≥ 5000 MΩ
插入损耗 Insertion loss                ≤0.15 dB/6GHz
电压驻波比 VSWR              直式  Straight     软电缆   ≤1.10+0.002f
                                                半刚电缆 ≤1.05+0.001f
                             弯式  Right angle  软电缆   ≤1.20+0.003f
                                                半刚电缆 ≤1.10+0.001f
耐用性    Durability(mating)            ≥500次（cycles）

材料与涂覆 MATERIAL & PLATING
壳体      shell             黄铜        brass           镀硬金     gold plated
插针      contact pin       黄铜        brass           镀硬金     gold plated
插孔      socket            铍青铜      beryllium       镀硬金     gold plated
弹性接触件elastic contact   铍青铜      beryllium       镀硬金     gold plated
绝缘体    insulator         聚四氟乙烯  PTFE
压接套    crimp ferrule     铜合金      copper alloy    镀镍或镀金 nickel or gold plated
o型密封件o-ring sealing    硅橡胶6146  silastic

适用技术标准 APPLICABLE STANDARD
MIL-C-39012;
CECC 22110;
IEC 60169-15.

界面尺寸       INTERFACE MATING DIMENSIONS

应用范围：

1：基站

2：电缆组件

3：电子元件

4：测试仪器

5：军用/航空

6：计算机/局域网

7：过程控制系统

8：电信系统

 产品关键字: SMA模拟信号接头/SMA模拟传输接头/同轴馈线接头SMA/SMA 阳头

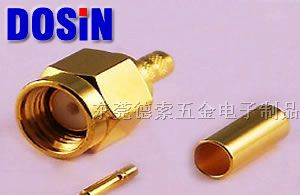

RG316射频线用SMA接头
