供应LZ系列金属管浮子流量计

价格：		面议
型号/规格：		LZ系列金属管浮子流量计
品牌/商标：		LZ系列金属管浮子流量计

详细介绍
企业详情

产品名称:

金属转子流量计

产品说明:

一、产品概述 本公司生产的金属转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。二、结构原理 1.结构本系列金属转子流量计符合中国JB/T 6844-1993国家标准，主要由两大部分组成：测量管和指示器。测量管包括锥管或孔板、导向器、止动器、转子等部件，指示器包括磁随动系统、指针、刻盘、线路等组件。 2.工作原理被测介质自下而上流经测量管转子上下端产生差压形成上升力，当转子所受上升转子便稳定在某一位置，转子位置的高低即对应着被测介质流体的大小。转子内置磁钢，在转子随介质上下移动时，磁场随转子的移动而变化。 A对于就地型，由就地指示器中的随动磁钢与转子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。 B对于智能型，由智能型指示器中的随动磁钢与转子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过磁传感器将磁场变化转化成电信号，经A/D变换、数字滤波、温度补偿、微处理器处理、D/A输出、LCD液晶显示，来显示出瞬时流量及累积流量大小。三、主要特点 ●金属转子流量计适用于小口径和低流速介质流量测量 ●工作可靠，维护量小，寿命长 ●对于直管段要求不高 ●较宽的流量比10:1 ●双行大液晶显示，可同时显示瞬时流量和累计流量，可带背光 ●单轴灵敏指示 ●非接触磁耦合传动 ●全金属结构，适于高温、高压和强腐蚀性介质 ●可用于易燃、易爆危险场合 ●可选二线制、电池、交流供电方式 ●多参数标定功能 ●带有数据恢复，数据备份及掉电保护功能 四、技术参数 测量范围:水（20℃）1-200000 l／h 空气（20℃，0．1013MPa）0．03－4000m3／h 参见流量表，特殊流量可订制量程比：标准型10：1 特殊型20：1 精度：标准型1．5级特殊型1．0级压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa 特殊型： DN15－DN50 25MPa DN80-DN200 16MPa 夹套的压力等级为1．6MPa 特殊型在选型和订货前应与工厂协商压力损失：7kPa-70kPa 介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃ 高温型：可达400℃ 介质粘度：DN15: <5mPa.s(F15.1-F15.3) <30mPa.s(F15.4-F15.8) DN25: <250mPFa.s DN50-DN150: <300mPa.s 环境温度：液晶型－30℃－+85℃ 指针型－40℃－+120℃ 连接形式：标准型：DIN2501标准法兰特殊型：由用户指定的任意标准法兰或螺纹电缆接口：M20＊1．5 供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）交流型：85－265VAC 50HZ 电池型：3．6V@4AH镍氢电池报警输出：上限或下限瞬时流量报警标准型：集电极开路输出（100mA@30VDC内部阻抗100 欧）特殊型：继电器输出（触点容量5A@250VAC）脉冲输出：累积脉冲输出，最小间隔50毫秒液晶显示：瞬时流量显示数值范围：0－50000 累计流量显示数值范围：0－99999999 防护等级：IP65 防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6 五、金属转子流量计选择并确定浮子及确定口径的原则 1、流量表中空气的流量是指在20℃，0.1013Mpa，水的流量是指20℃的状态下的正常流量，其允许范围是正常流量的±10%，通过计算，在这个流量范围内都可以确定浮子及口径。 2、若计算结果不在此范围，可以通过计算确定。 3、口径、转子的确定原则上须通过计算。流量刻度的确定： A、对于气体： Qi=QV(空气)÷Fi可选择的流量刻度范围：0.9-1.1 其中：i=n 指标准状态条件 i=a 指实际状态条件 i=a 指气体质量流量 QV（空气）指在流量表中确定的，对应某个转子号的空气的体积流量。 B、<, /SPAN> 对于液体： Qi=QV÷Fi可选择的流量刻度范围：0.9Qi-1.1Qi 其中：i=v 指液体的体积流量 i=m 指液体的质量流量 QV（水）指在流量表中确定的，对应某个转子号的水的体积流量. 六、金属转子流量计产品选型

代号	测量管结构
50	下进上出
51	下进上横出
52	下横进上横出
53R	右进左出
53L	左进右出
	代号	接液材质
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	Rp	PTFE
	T1	钛合金
	Rl	316L
		代号	管道口径
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代号	附加结构
			无
			T	夹套型
			Z	阻尼型
			G	高温型
			Y	高压型
				代号	指示器形式代码组合
				M1	就地指示器，机械指示瞬时流量
				M2	供电型，机械指示瞬时流量，液晶显示瞬时/累积流量
				M3	供电型，无机械指示，液晶显示瞬时/累积流量
					代码	供电方式
					无	只限M1指示器
					A	220VAC，4－20mA输出
					B	电池供电，无输出
					C	24VDC，二线制供电，4－20mA输出
					D	24VDC，三、四线制供电，4－20mA输出
						代号	防爆标志
						l	本安iaCT5方型壳体
						d	隔爆Diibt4园壳体
							代号	报警或脉冲输出
							无	无报警或脉冲输出
							K1	上限报警或一路脉冲输出
							K2	下限报警或一路脉冲输出
							K3	上、下限报警或双路脉冲输出

西部仪器自动化有限公司

公司信息未核实

所属城市：四川成都
[联系时请说明来自维库仪器仪表网]
联系人： 李军
电话：028-66186375
传真：028-84254071
手机：15108380867
QQ ：

公司相关产品

供应玻璃转子流量计液体LZB-100F

信息内容：

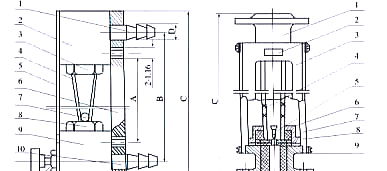

>>用途说明　　玻璃转子流量计（以下简称流量计）主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、造纸、环保及科学研究等部门中用来测量单相非脉动的流量。　　耐腐蚀型流量计主要用于有腐蚀性液体、气体介质等计量部门的物质生产工艺过程中用来检测强酸（氢氟酸除外）、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的单相非脉动的流量。>>结构原理　　流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形玻璃管及其在内可以上下移动的浮子。当流体自下而上流经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三者的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。　　流量计的读数按下图所示的读数位置读取示值。>>外形尺寸 dzsc/18/4696/18469643.jpg ①⒈流出嘴　⒉上基座　⒊上压紧帽　⒋锥形玻璃管　⒌有机罩壳　⒍支承板　⒎浮子　⒏下压紧帽　⒐下基座　⒑流入嘴　⒒针形阀　②⒈基座　⒉标牌　⒊罩壳　⒋锥形玻璃...
