供应BH-TB02B-B8D小体积热保护器
| 价 格： | 1.30 | |
| 型号/规格： | BH-TB02B-B8D / 40~160度 | |
| 品牌/商标： | HENGHAO |

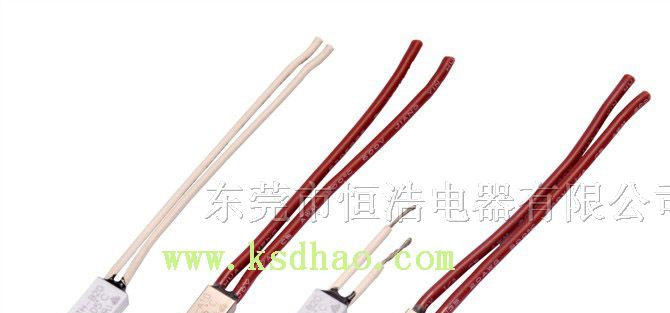

BH-TB02B-B8D小体积热保护器系列
温度开关应用领域:
● 塑封电机灯具
● 电池组
● 真空清洗机
● PC板
● 变压器
● 家用电器
● 散热风扇
● 水泵
● 电加热器具
● 镇流器竞争优势
● 体积小，便于安装
● 速动型双金属片，反应速度快
● 防真空浸漆工艺
结构及保护原理
BH-TB02B-B8D系列热保护器是由导热塑料外壳，焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。
说明：BH-TB02B-B8D小体积热保护器
系列均采用统一机芯，型号之分仅为外壳的外形尺寸不同。
|
| ||||||||||||||
|
A-C曲线图
临界脱扣电流与周围温度曲线（选择保护温度时应同时考虑电流效应）
BH-TB02B-B8D温度开关性能参数
|
规格 Type |
动作温度范围 |
规格Type |
动作温度范围 |
|
50℃ |
50±5.0℃ |
100℃ |
100±5.0℃ |
|
55℃ |
55±5.0℃ |
105℃ |
105±5.0℃ |
|
60℃ |
60±5.0℃ |
110℃ |
110±5.0℃ |
|
65℃ |
65±5.0℃ |
115℃ |
115±5.0℃ |
|
70℃ |
70±5.0℃ |
120℃ |
120±5.0℃ |
|
75℃ |
75±5.0℃ |
125℃ |
125±5.0℃ |
|
80℃ |
80±5.0℃ |
130℃ |
130±5.0℃ |
|
85℃ |
85±5.0℃ |
135℃ |
135±5.0℃ |
|
90℃ |
90±5.0℃ |
140℃ |
140±5.0℃ |
|
95℃ |
95±5.0℃ |
|
|
|
说明：复位温度为标准动作温度值的2/3,公差为±15℃，或由用户指定。 | |||
产品说明
BH-TB02B-B8D系列热保护器，广泛用于工业、家用电器的塑料电机及电气设备，防止因过流、过热而产生的非正常工作提供有效可靠的安全保护。外壳才采用耐高温，热传导快的高强度PBT工程塑料制造，适用于塑封电机外置式安装及家用电器的安全保护。
应用领域
● 镇流器
● 荧光灯
● 电机
● 马达
● 变压器
● 过胶机
● 可充电电池
● 螺线管
● 家用电器
● PCB板
过胶机热保护器竞争优势
● 设计结构简凑
● 能同时感应温度及电流
● 动作快速
● 可依客户的要求铆接各种规格的引线
● 铆接线材之端子可分为同向与异向两种
