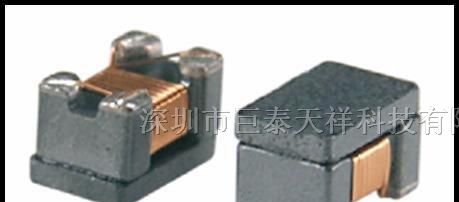

供应表面贴片封装高频大电流共模电感线圈
| 价 格： | 2.50 | |
| 型号/规格： | | |
| 品牌/商标： | | |
| 环保类别： | | |
| 主要用途： | | |
| 额定电流： | A | |
| 额定电压： | V | |
| 外形尺寸： | mm |
表面贴片封装高频大电流共模电感线圈 英文名称：surface mount common mode choke coils 产品特点是： 1。在高频的共模阻抗下具有良好的杂讯抑制效果； 2。共模线圈的结构使杂讯被抑制而不令信号衰减； 3. S,M,T TYPE（表面贴片/粘着类型） 4. 适合于一般焊接及回流焊接。 5. 对端子电压噪音和电源噪声的预防措施。 6. 适合大电流应用。 产品应用范围： 抑制于微型计算机，小型电子设备，通讯设备，外围设备等信号线之电磁干扰以及视频合成之共模噪音。 TV电视，VCR录像机，SW电源，数控机床等产品， 产品系列型号有： GSMH465516-01T-151 (技术参数4UH/ 2A/ 50V/ DCR 60Ω) 尺寸SIZE:5.5x4.6x1.6mm GSMH465516-02T-351 (技术参数7UH/ 2A/ 50V DCR 70Ω) 尺寸SIZE:5.5x4.6x1.6mm GSMH058505-06T-202 (技术参数10UH/2.5A/ 50V/ DCR 75Ω) 尺寸SIZE:8.5X5.0X5.0mm GSMH750603-03T-601 (技术参数10UH/ 2A/ 50V/ DCR 45Ω) 尺寸SIZE:6.0X7.5X3.2mm GSMH750603-04T-701 (技术参数15UH/ 2A/ 50V/ DCR 50Ω) 尺寸SIZE:6.0X7.5X3.2mm GSMH100805-04T-701 (技术参数5UH/ 4A/ 50V / DCR 40Ω) 尺寸SIZE:8.0X10.0X5.0mm GSMH100805-05T-901 (技术参数6UH/ 4A/ 50V / DCR 45Ω) 尺寸SIZE:8.0X10.0X5.0mm GSMH121006-04T-801 (技术参数18UH/ 5A/ 50V / DCR 25Ω) 尺寸SIZE:10.0X12.0X6.0mm GSMH121006-05T-102 (技术参数25UH/ 5A/ 50V / DCR 35Ω) 尺寸SIZE:10.0X12.0X6.0mm GSMH121006-06T-122 (技术参数50UH/ 5A/ 50V / DCR 45Ω) 尺寸SIZE:10.0X12.0X6.0mm 在DVR安防录像机中比较常用的是GSMH750603-04T-701型号，在无线设备和车载设备中用的是GSMH058505-06T-202型号。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 苏天星
- 电话：0755-86107758
- 传真：-
- 手机：13006668771
- QQ ：
供应贴片绕线共模电感Common mode Choke
信息内容：共模电感(Common mode Choke) 也叫“共模扼流滤波电感线圈”.也有的工程师叫“共模滤波器”。 常见的就是有贴片铁氧体绕线类和铁氧体磁环绕线带焊盘底座类，还有一种陶瓷积层类。 常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中,共模电感也是起EMI滤波的作用,用于抑制高速信号线产生的电磁波向外辐射发射。 共模电感实质上是一个双向滤波器:一方面要滤除信号线上共模电磁干扰,另一方面又要抑制本身不向外发出电磁干扰,避免影响同一电磁环境下其他电子设备的正常工作。 对高频杂讯抑制非常有效,而且适合抑制讯号电缆中辐射杂波,它的这种结构使杂讯被抑制，讯号传输又不会被衰减和失真。可用于LVDS,USB2.0及IEEE1394上。 下面先介绍一下 贴片铁氧体绕线共膜电感（共模滤波器）产品，具有小体积和薄厚度的外观。 比较经常使用的就是2012（0805）系列的90欧姆和120欧姆，180欧姆，370欧姆。3216（1206）系列的600欧姆和1000欧姆，2200欧姆等。因为2012系列的产品最为成熟，价格也，其次是3216系列，最贵的是1608系列的产品。 产品在电路上主要应用USB2.0，USB3.0，和HDMI接口，扫描仪接口，各种串口，传输信号线接口，硬盘盒，POS收款...
