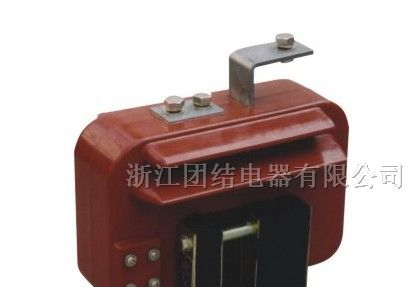

供应LFS-10Q型电流互感器
| 价 格： | 1.00 | |
| 型号/规格： | LFS-10Q浇注式户内电流互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 10000V | |
| 外形尺寸： | mm |
|
一、概述 |
|
本型电流互感器是户内环氧树脂浇注,全工况产品,适用于VE-10型中置式开关柜,也适用于其它开关柜中,在额定频率为50H2、额定电压10KV及以下的电力系统中作电流、电能测量和继电保护用。 |
|
|
|
二、结构简介 |
|
本型号互感器用环氧树脂全封闭浇注成型，体积小、重量轻，适用于任位置，任何方向安装，底部有四个M10螺孔供安装使用，其铁芯采遥优质冷轧硅钢片卷绕成形，并经严格的热处理，二次线圈由测量级、保护级两个绕组组成。 |
|
三、技术参数 |
|
1. 额定绝缘水平：12/42/75KV 2. 负荷的功率因数:COSФ=0.8(滞后) 3. 表面爬电距离:满足II级污秽地区使用 4. 额定二次电流:5A或1A 5. 产品标准：GB1208-1997《电流互感器》 6. 仪表保安系数:FS≤10 |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王建龙
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：
供应LZX-10Q型电流互感器
信息内容：LZX-10Q型电流互感器 LZX-10Q型干式-全封闭电流互感器 本型电流互感器为浇注式户内型产品，全封闭,全工况电流互感器,适用于是交流50Hz、额定电压为10KV及以下电力系统中，供电流、电能测量及继电保护用。 LZX-10Q型电流互感器为全封闭式,支柱式结构,该产品用叠片铁芯作超导磁材料.产品具有动热稳定电流承载能力的特性. LZX-10Q技术参数: 产品型号额定电流比(A) 次级组合准确级及额定输出(VA) 一秒热稳定电流(KA) 动稳定电流(KA) 0.2s 0.2 0.5 10P15 LZX－10 电流互感器 浙江团结_TUANJIE.CC 5/5 0.2s/10P150.2/10P150.5/10P15 浙江团结电器有限公司_TUANJIE 10 10 10 15 0.5 1.1 10/5 0.9 2.2 15/5 1.4 3.4 20/5 1.8 4.5 30/5 2.7 6.8 40/5 3.6 9 50/5 4.5 11.3 75/5 6.8 16.9 100/5 9 22.5 150/5 14 24 200/5 18 32 300/5 24 48 400/5 30 64 600/5 30 64 800/5 40 72 1000/5 50 90
供应LZX-10型电流互感器
信息内容：应用范围 测量及保护 种类 电流互感器 品牌 团结 型号 LZX-10 封装形式 环氧树脂电感 绕线形式 单层间绕式 导磁体性质 铁芯 磁芯形状 环形 工作频率 高频 安装方式 立式 骨架材料 环氧树脂 品质因数Q 100 电感量 100（mH） 允许误差 0.2 感抗XL 10（Ω） 额定电流 15（mA） 分布电容 7（F） 标称电压 10（V） 概述： 本型电流互感器为浇注式户内型产品，适用于是交流50Hz、额定电压为10KV及以下电力系统中，供电流、电能测量及继电保护用。 主要技术参数 额定电流比(A) 准确级次 额定输出(VA) 保护级 一秒热稳定电流(KA) 动稳定电流(KA) 0.2s 0.2 0.5 3 额定输出(VA) 准确级及准确限值系数 5/5 0.2s/30.2/30.5/30.2s/10P0.2/10P0.5/10P 10 10 10 15 15 10P15 0.4 1.2 10/5 0.9 2.3 15/5 1.4 3.3 20/5 1.8 5.5 30/5 2.7 6.7 40/5 3.6 9 50/5 4.5 11.2 75/5 6.8...
