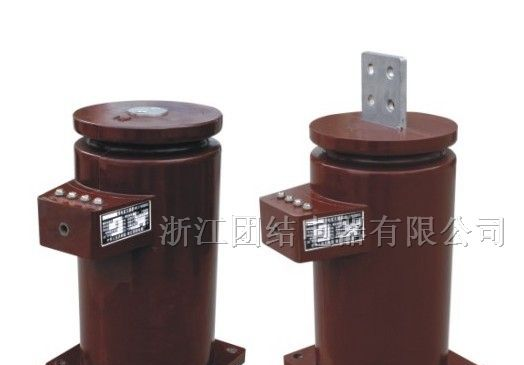

供应LZZBJ-10型电流互感器
| 价 格： | 1.00 | |
| 型号/规格： | LZZBJ-10浇注式户内电流互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 10000V | |
| 外形尺寸： | mm |
LZZBJ-10型电流互感器是户内，环氧树脂浇注，全工况型产品，已装于VE-10型中置式开关柜也适用于其它开关柜中，额定频率为50Hz额定电压为10KV及以下的电力系统中作电流、电能测量和继电保护用
1.4 结构简介：本型号互感器采用环氧树脂全封闭浇注成型。体积小，重量轻，适宜于任何位置，任何方向安装，底部有四个M10螺孔供安装使用。
本型号互感器的铁芯用优质冷轧硅钢片绕成环形，并经严格的热处理。二次线圈由测量级和保护级两个绕组组成。
|
额定电 |
准确级次 |
额定输出(VA) |
保护级 |
一秒热稳定 |
动稳定 | ||||
|
0.2s |
0.2 |
0.5s |
0.5 |
额定输 |
准确级及准 | ||||
|
20/5 |
0.2s/10P |
10 |
10 |
10 |
15 |
15 |
10P15 |
1.8 |
4.5 |
|
30/5 |
2.7 |
6.75 | |||||||
|
40/5 |
3.6 |
9 | |||||||
|
50/5 |
4.5 |
11.25 | |||||||
|
75/5 |
6.8 |
16.88 | |||||||
|
100/5 |
9 |
22.5 | |||||||
|
150/5 |
13.5 |
33.75 | |||||||
|
200/5 |
18 |
45 | |||||||
|
300/5 |
24 |
56.25 | |||||||
|
400/5 |
30 |
75 | |||||||
|
500/5 |
30 |
75 | |||||||
|
600/5 |
30 |
75 | |||||||
|
800/5 |
40 |
100 | |||||||
|
1000/5 |
50 |
125 | |||||||
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王建龙
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：
供应LZZJ-10型电流互感器
信息内容：型号 LZZJ-10Q 额定电流 20～1000（A） 种类 电流互感器 LZZJ－10Q系列电流互感器，是设计以环氧树脂为主绝缘，并加强外绝缘的全工况、全封闭式的电流互感器。具有高动热稳定性，高精度，有大爬电距离，低局部放电的高、精、尖的新产品，其爬电距离不小于27.5mm/kv,能承受相当于里氏9级的裂变加速度为0.4g正弦三波的耐震试验，局部放电小于20PC，适于潮湿、产品表面凝露的环境及热带高温地区。 本产品体积小、重量轻，适宜于任何地点，任何位置安装。 本产品不需特别维护，只要定期清除表面污物，即能正常运行。 本产品特别适用于西安高压电器研究所设计的XGN□－10箱形固定式金属封闭开关设备。 本产品内部已有接地线，故外部不再设接地螺钉。
供应LDJ1-10Q型电流互感器
信息内容：· 一、概述本型电流互感器为环氧树脂浇注绝缘、户内型、单匝贯穿全封闭结构的电流互感器，适用于10kV、50Hz的交流电力系统中供电流、电能测量及继电保护用。二、结构简介本型电流互感器主要由环氧树脂组成，铁芯采用优质导磁材料。一次导电杆（1000A以上者为铜母线）穿入带有铁芯的二次绕组中，一起浇注在环氧树脂里，具有优良的绝缘性能和防潮能力，并容易做到表面清洁。一次绕组出线端标志为P1、P2，二次绕组出线端标志为1S1、1S2、2S1、2S2。互感器为减极性接线。产品装有面板，面板上有接地螺栓及4个安装孔（1000A以上者产品是利用支持板上的孔进行安装的）. 三、技术数据额定一次电流：200~1500A；额定二次电流：5A；额定绝缘水平：12/42/75kV；级次组合0.2/0.5、0.5/0.5、0.2/10P、0.5/10P、10P/10P；
