供应LRZ-10型电流互感器
| 价 格： | 1.00 | |
| 型号/规格： | LRZ-10浇注式户内电流互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 10000V | |
| 外形尺寸： | mm |

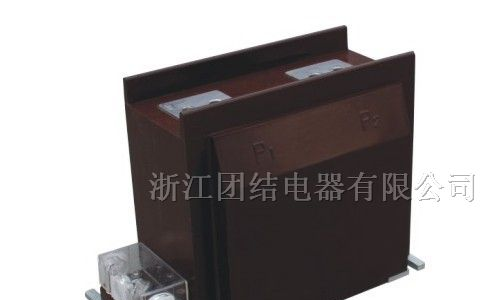

LRZ-10型 电流互感器概述
一、概述本系列电流互感器，适用于额定频率50、60Hz额定电压为35kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用.本系列产品是采用环氧树脂一次性浇注成形的全封闭免维护产品。具有抗短路能力强、精度高等优点.
二、结构简介 电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金，保护级铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。一次线圈采用优 质软质铜带或玻璃丝漆包线卷制而成.浇注体用螺栓固定在安装底座上。浇注体上贴有铭牌。底板上有四个螺孔供用户安装使用。底板上有专用接地螺栓.
三、适用条件 1、设备种类：户内 2、安装地点的海拔不超过1000m； 3、环境温度：-5—+40℃； 4、污秽等级：Ⅲ级 5、气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质.
四、技术数据 1、产品符合IEC和GB1208-97《电流互感器》； 2、额定绝缘水平：40.5/95/200kV； 3、额定频率：50、60Hz； 4、额定二次电流：1A、5A； 5、负荷功率因数：COSφ=0.8（滞后）； 6、产品允许在120%的额定电流下长期运行
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王建龙
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：
供应LZZB6-10、LZZQB6-10电流互感器
信息内容：本型互感器为树脂浇注绝缘，户内型，全封闭支柱式结构的电流互感器，适用于10kV、50Hz的交流电力系统中作电流、电能测量及继电保护用。 结构简介： 本型互感器绝缘主要由环氧树脂组成，铁芯采用优质取向冷轧硅钢片卷绕而成。一、二次线圈及铁芯均浇注在环氧树脂中，产品表面不喷涂，具有优良的绝缘性能和防潮能力，并容易做到表面清洁。一次出线在浇注体顶部，出线端标志为P1、P2，个二次绕组为计量级，出线端为1S1、1S2；第二个二次绕组为保护级，出线端为2S1、2S2。互感器为减极性接线。底座上有4个安装孔。 技术数据： 额定一次电流：50-1500/5A； 额定二次电流：5A； 额定绝缘水平：12/42/75kV； 互感器局部放电符合GB1208及GB7354-85《互感器局部放电测量》的要求
供应LZZBJ9-12型电流互感器
信息内容：本型互感器为树脂浇注绝缘，户内型，全封闭支柱式结构的电流互感器，适用于额定频率为50Hz，工作电压为12kV、及以下户内装置的电力系统中作电流、电能测量及继电保护用。 结构简介： 本型互感器为环氧树脂浇注绝缘，户内型，支柱式全封闭结构的全工况产品。铁芯采用优质导磁材料制成，一二次线圈及铁芯均浇注体内，产品表面采用不喷涂工艺，具有优良的绝缘和防潮性能，适应于污秽、凝露环境下安装使用。一次出线端标志P1、P2，二次出线端标志为S1、S2，极性为减极性。浇注体底部的安装板上有4个安装孔。 技术数据： 额定一次电流：5~2500/5A； 额定二次电流：5A； 额定绝缘水平：12/42/75kV； 互感器局部放电符合GB1208及GB7354-85《互感器局部放电测量》的要求
