供应JDZ8-10R型电压互感器
| 价 格： | 1.00 | |
| 型号/规格： | JDZ8-10R浇注式户内电压互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 10000V | |
| 外形尺寸： | mm |

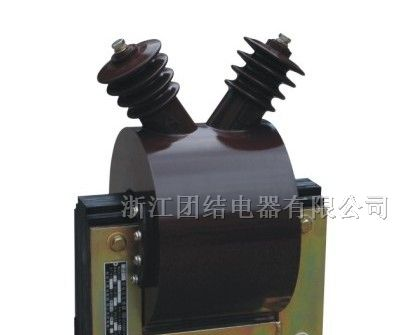

本型电压互感器为单相二线圈、环氧浇注、全绝缘、全封闭、户内装置。适用于50Hz、10kV以下的中性点、非有效接地系统中作电压、电能、测量保护之用。
工作条件：
海拔高度不超过1000米。
环境温度变化范围为-5℃~40℃。
空气相对温度不大于85%（湿热型产品可使用在湿度95%地区）
没有强烈颠震、撞击的场所。
没有导电尘埃及腐蚀性气体的场所。
户内装置。技术数据：
|
额定电压（V） |
额定二次负荷（VA） |
二次级 限负荷 |
工频试验电压kV | ||||
|
一次 线圈 |
二次 线圈 |
0.2 |
0.5 |
1 |
一次 耐压 |
二次 耐压 | |
|
6000V |
100V |
40 |
100 |
240 |
500 |
32kV |
3kV |
|
10000V |
100V |
40 |
100 |
240 |
500 |
42kV |
3kV |
互感器在一次电压为0.8~1.2倍，额定一次电压之间任一电压，基本二次线圈接有25~100%的额定二次负荷之间的任一数值，其比值差和相位差应符合表2的规定：
表2
|
准 确 级 次 |
误 差 限 值 | |
|
|
比值差（±%） |
相位差(±分) |
|
0.2 |
±0.2 |
10 |
|
0.5 |
±0.5 |
20 |
|
1 |
±1 |
40 |
上述互感器允许在1.2倍额定电压下长期运行。
当基本二次线圈电压为额定值，线圈的温升不应超过60℃，铁芯的表面温度不超过55℃。本产品能承受3倍频20kV感应试验而不损坏。
