四川扭矩力矩转矩低转速扭矩传感器传感器生产厂家
| 价 格： | 1.00 | |
| 型号/规格： | LKN-205 | |
| 品牌/商标： | LK |

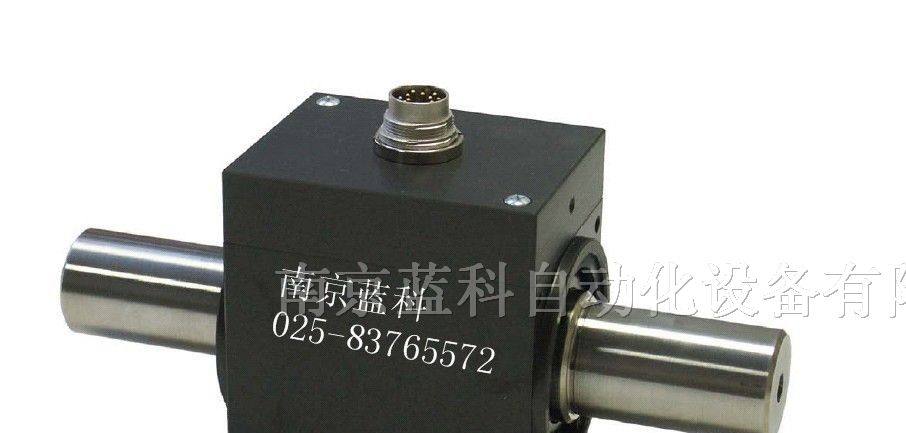

LKN-205转矩转速传感器
概述：
LKN-205旋转扭矩传感器用于测量旋转扭矩值。由于输出为频率
方波信号或4-20mA电流信号，抗干扰能力强，使用方便。传感器由于
是变压器感应供电，可以长期工作，广泛应用于电机、发电机、减速机、
柴油机的转矩、转速和功率的检测。
技术指标
|
指标名称 |
性能指标 |
|
测量范围 |
0～5、10、20、50、100、200、500、1K、2K、3K、5K、1万、2万、3万、5万、10万、15万、20万N.m |
|
供电及输出 |
15V DC ≥50mA 输出：频率方波10 KHz±5KHz 24 V DC 电压信号1~5VDC |
|
转速量程 |
0~3000转/分，0~6000转/分，0~8000转/分 (大于8000转为无轴承设计) |
|
转速信号 |
60脉冲/转 （大于1万扭矩最多可输出180脉冲/转） |
|
精度 |
±0.1 % F· S， ±0.2 % F· S ， ±0.5 % F· S |
|
零点温飘 |
＜0.2 % F· S /10℃ |
|
绝缘阻抗： |
>500MΩ |
|
年稳定性 |
0.3 % F· S /年 |
|
环境温度 |
－20 ～ 60℃ |
|
安全过载 |
150 % |
|
断裂负载 |
200 % |
|
相对湿度 |
0～90% RH |
外形尺寸图：
尺寸对照表:
|
规格 (N.M) |
Φd |
ΦD2 |
A |
B |
C |
E |
F |
G |
H |
H1 |
L |
键 b*h*l*n |
|
5-50 |
18 |
78 |
8 |
72 |
122 |
32 |
62 |
100 |
55 |
115 |
190 |
6x6x25x1 |
|
100 |
18 |
78 |
8 |
72 |
122 |
32 |
62 |
100 |
55 |
115 |
190 |
6x6x25x1 |
|
200 |
28 |
92 |
8 |
72 |
124 |
42 |
62 |
100 |
60 |
125 |
212 |
7x8x35x1 |
|
500 |
38 |
96 |
8 |
72 |
126 |
56 |
62 |
100 |
65 |
130 |
242 |
10x8x50x2 |
|
1000 |
48 |
100 |
12 |
72 |
128 |
70 |
80 |
120 |
70 |
145 |
272 |
14x9x65x2 |
|
2000 |
55 |
120 |
12 |
72 |
130 |
88 |
120 |
150 |
80 |
165 |
311 |
16x10x80x2 |
|
5000 |
75 |
140 |
12 |
72 |
135 |
102 |
145 |
170 |
90 |
185 |
341 |
20x12x95x2 |
|
10000 |
95 |
160 |
14 |
90 |
145 |
120 |
165 |
190 |
110 |
215 |
389 |
28x16x115x2 |
注：本页中所列尺寸为参考尺寸详细请按订货时的具体尺寸为准。
