一．适用范围 :

● 研发、制造、品管试验

● 外销家电产品测试

● 航空、船舶、电源模拟

● 电子安定器测试

● 国防、军事、研究单位

● 交换式电源测试

● 电器产品寿命测试

● 电脑显示器测试

● 影印机、OA产品测试

● 冷气、压缩机测试

● PTC电暖器测试

● 变压器、马达测试

二．产品概述 :

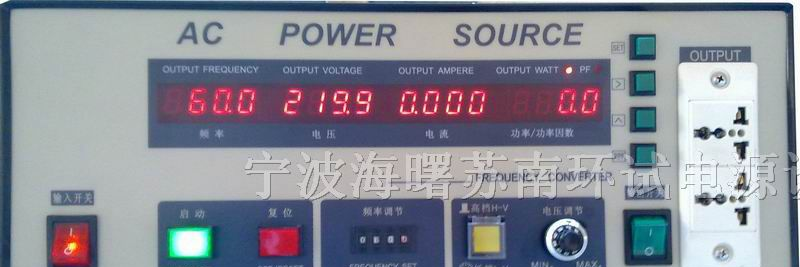

■电压、频率、电流、功率表采用4位数字LED显示，简单、易读、高解析度。

■电压（V）、频率（Hz）、电流（A）、功率（W）、4视窗同时量测、显示、无需切换

■无辐射干扰，含谐波成分小，并经特殊处理，不产生干扰。

■双重电力转换，提供纯净可靠的正弦波电力输出。不但是研发和实验室的电源，也是EM/EMC/安规测试的标准电源。

■大容量、小体积、低噪音、高可靠度.提供各国标准电压、频率、模拟测试各种电器产品。

■ 超载能力强，瞬间电流可承受3倍的额定电流。

■具过电压、过电流、过高温保护及告警装置。

■适合电阻型、电容性、电感性及其他非线性负载使用。

 三．技术参数:

1、共同规格  500VA-300KVA

相数

单相

三相

容量

0.5KVA～60KVA

3KVA～300KVA

制作方式

 1GBT/Pulse Width Modulation Type

输入电压（任选一种）

1φ2ω+G: 220V/230V/240±10%

3φ4ω+G:Y接法:190/110,200/115,208/120,220/128,230/132,240/139V±10%

3φ4ω+G:Y接法:380/220, 400/230, 415/240, 440/254, 460/265, 480/277V±10%

3φ3ω+G:Delta接法220，230，240，380，400，415，440V±10%

输入频率（任选一种）

47Hz--63Hz或400Hz ±5%

输

出

电压（单相）

110V系统：0-150V（LowRange）

220V系统：0-300V（HighRange）

电压（三相）

110V系统：0-260V(Low Range)

220V系统:0-520V(High Range)

工作效率

＞80%

负载稳压率

≤±1%　

频率

 40.0Hz to 499.9Hz(可程式设定)

频率稳定度

≤±0.01%

谐波失真

≤±2%

频率表

4位数位频率表.解析度0.1Hz

电压表

4位数位电压表.解析度0.1V

电流表

4位数位电流表.解析度0.1A

瓦特表

4位数位瓦特表.解析度0.1W

保护装置

具短路、过压、过流、过温保护及告警装置

周温

0-40deg.℃

湿度

0-90%(非凝结状态)

2、实体规范（单相）

型号:SNP-600系列

605/610

620

630

650

680

6100/3610

6150/3615

6200/3620

6300/3630

6450/3645

容量

500VA/1KVA

2KVA

3KVA

5KVA

8KVA

10KVA

15KVA

20KVA

30KVA

45KVA

制作方式

1GBT/Pulse Width Modulation

输出限电流

低档（L-N）

L:4.2A/8.4A

L:16.8A

L:25.0A

L:41.6A

L:63.0A

L:83.2A

L:125.0A

L:166.4A

L:250A

L:375A

输出限电流
（L-N）

H:2.1A/4.2A

H:8.4A

H:12.5A

H:20.8A

H:31.5A

H:41.6A

H:62.5A

H:83.2A

H:125A

187.5A

大约重量（Kgs）

21

45

60

70

80

120

130

180

350

500

尺寸：（WxDxH）(mm)

430x178x460

350x530x675

350x530x855

510x800x1100

※备注:SNP-6000系列为单相输入单相输出机种;SNP-3600系列为三相输入单相输出机种,简称三进单出。

3、实体规范（三相）

型号SNP-3000系列

3030

3060

3100

3150

3200

3300

3450

3600

3750

31000

容量

3KVA

6KVA

10KVA

15KVA

20KVA

30KVA

45KVA

60KVA

75KVA

100KVA

制作方式

1GBT/Pulse Width Modulation

输出限电流

低档（L-N）

L:8.4A

L:16.8A

L:27.6A

L:41.6A

L:55.6A

L:83.2A

L:125.0A

L:166.4A

L:208.4A

L:277.6A

输出限电流
（L-N）

H:4.2A

H:8.4A

H:13.8A

H:20.8A

H:27.8A

H:41.6A

H:62.5A

H:83.2A

H:104.2A

H:138.8A

大约重量（Kgs）

90

180

230

250

270

450

560

660

750

900

尺寸：（WxDxH）(mm)

700X480X1370

800X550X1150

1000X800X1800

备注：SNP-3000系列为三相输入三相输出机种，简称三相变频电源

※本公司保有规格变更权利，规格变更时，恕不另行通知，本公司接受特殊规格订制。
