供应福州昌晖，SWP-T20X，压力变送器
| 价 格： | 550.00 | |
| 型号/规格： | SWP-T20X | |
| 品牌/商标： | 福州昌晖 |
详细说明
| ::产品简介:: |
|
| 工作原理 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仪表通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换。由CPU进行数据处理并显示及PWM输出。原理框图如下： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dzsc/18/4583/18458358.gif | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 被测介质的压力直接作用于传感器的陶瓷膜片上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 技术参数 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆准确度等级 0.5级 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆回 差 0.1%FS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆温度影响 ±0.1%/10℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆工作电压 DC 13V～30V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆年稳定性 ±0.2% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆信号输出 4～20mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆允许过压 量程150% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆外型尺寸 120×60×100 max | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆压力 量程200% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ◆允许温度 介质 -20～70℃ 环境 -20～80℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 负载特性 | 外形尺寸及安装方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dzsc/18/4583/18458358.gif | dzsc/18/4583/18458358.gif | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 接线方式 | 零点及量程调整 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dzsc/18/4583/18458358.gif | dzsc/18/4583/18458358.gif | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注意事项 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、传感器允许压力为2倍量程； | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2、安装时，用扳手夹住M20×1.5的外六角部分，切不可将力作用于压力变送器外壳。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号内容 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ＊ 特殊过程连接方式和材料请在订货时说明 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 标准量程表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 胡经理
- 电话：0371-53789664
- 传真：0371-86610085
- 手机：18937139778
- QQ ：
供应麦克，MPM484型，压力变送器
信息内容：详细说明 ::产品简介:: 该产品为全模拟电路设计的一体化多功能产品，能够在现场测量流体压力或差压，也可将压力或差压信号进行现场显示、标准化输出，还能向用户提供多达5个接点信号，在进行压力控制时，为防止在临界点继电器抖动误操作，电路中进行了特殊处理，提高了产品的可靠性。特别适用于电力﹑给排水﹑石油﹑化工等行业需要对流体压力或差压进行测量、显示和控制的场合应用。 dzsc/18/4583/18458359.gif 产品特点 •Φ150mm标准压力表外形；•dzsc/18/4583/18458359.gif位LED数字显示压力值；•提供最多5个接点信号，接点可任意设定和显示，无抖动；•宽范围供电电源，多种标准模拟信号输出；•与介质接触部分为不锈钢，电子壳体为铝合金材料；•传感器隔离膜片为不锈钢316L，特殊应用还可向用户提供齐平膜片式(仅压力型)、钽膜片(仅压力型)。•产品经过了严格的老化测试，性能稳定可靠。性能参数 MPM484 压力范围：-0.1…0～0.01…100MPa 允许过载：1.5倍满量程压力或110MPa（取最小值） MDM484 差压测量范围 允许过压 正向 负向 0～35kPa 70kPa 3...
供应麦克，MPM436W型，投入式液位变送器

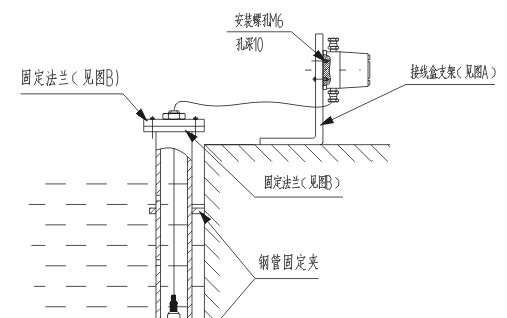

信息内容：详细说明 ::产品简介:: 产品概述 该产品由高性能压力传感器作为测量元件，通过压力传感器，把与液位深度成正比的液体静压力准确测量出来，并经过专用信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。产品精度高、体积小、使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。 dzsc/18/4583/18458360.gif MPM436W型投入式液位变送 产品特点 •投入液体中的部分为全密封不锈钢结构，传感器与放大电路均在不锈钢全密封壳体内，防护等级为IP68；•可选的接线盒为铸铝结构件，安装于方便接线的地方，防护等级为IP65；•顶部不锈钢帽可拆卸，既可防止膜片的意外损伤，又便于定期清洗；•MPM436W型量程可低至0.5mH2O，可抵抗较强的压力冲击；•投入液体中的部分为全密封不锈钢结构，传感器与放大电路均在不锈钢全密封壳体内，防护等级为IP68；•可选的接线盒为铸铝结构件，安装于方便接线的地方，防护等级为IP65；•顶部不锈钢帽可拆卸，既...
