一、ZJDG直流系统接地故障测试仪概述：
    ZJDG直流系统接地故障测试仪广泛存在于电力、电信、冶金、石化、纺织等各个领域中，并发挥着重要作用。
    直流系统接地故障会对产生带来巨大的安全隐患，如果发生单点直流接地故障必须在规定的时间内解决，如果不能快速的解决，系统产生多点接地，后果将不堪设想。传统的解决方法是将直流系统逐路断开（断开时间不超过3秒钟），看直流系统电压是否恢复正常，直流接地电阻故障测试仪说明书确定好某回路后，再继续向下一步查找，这种方法费时费力，具有潜在危害性，某些设备是不允许断开直流系统，因此传统的直流接地查找方法不理想。采用“直流接地在线测试仪”避免了传统查找方法的缺陷，可以在不影响直流系统工作的情况下实现快速、安全、有效的查找.
二、直流系统接地故障测试仪产品特点：
    ⒈ 适用于直流220V以下系统。
    ⒉ 测量直流接地电阻值0-20KΩ。
    ⒊ 采用微机操作软件系统和高精度传感器，仪器可自动计算接地电阻值、接地电流值、接地电压值、为查找的故障点提供依据。
    ⒋ 采用消除杂散的分布电容装置。
    ⒌ 采用日本高精度、抗干扰钳型表。
    ⒍ 适应环境温度范围：-50—400。
    ⒎ 对人体环境安全无影响。\
    ⒏ 在线带电快速查找电厂或变电站直流系统。
    ⒐ 在存在对电源的干扰。
    ⒑ 可靠程度99%。
三、技术参数：
    ⒈ 输入电压：250DC   250AV
    ⒉ 输出电压：~15V
    ⒊ 输入电流：120mA
    ⒋ 输入功率：30W
    ⒌ 额定电压：DC220V、 AC220V
    ⒍ 额定功率：220W
    ⒎ 外型尺寸重量：440*290*210（mm）7Kg
四、直流系统接地故障测试仪查找方法：
    ⒈ 插上电源，打开220V交流电源开关
    ⒉ 红色夹子接正极母线，黑色夹子接负极母线，接地端接地应良好，即直流屏的铁壳。
    ⒊ 待数据处理完毕，按选择键显示测试项目，应将光标移至自动检测，按下“确认”键，将自动检测接地电压值，接地电流值，接地电阻值，无接地时，接地电压+110V、-110V‘接地电流值为0A接地阻值为0欧。
    ⒋ 查找接地时，将光标移至连续检测，按下确认键，用钳形电流表，在直流母线上各支路检测电流，与测试仪电流比较接近的值，亦为接地支路顺此线向下检测，直至找到接地点。检测完毕按取消键逐步返回。
    ⒌ 如果手动检测时，检测到正级接地，不应再手动检测负极接地。
    如果检测到负级接地，直流接地电阻故障测试仪说明书不应手动检测手动正级接地。否则将造成内置保险损坏，仪器将不能使用，必须更换保险后再使用。
    ⒍ 打印：当仪器检查完毕须打印时，将光标移到打印处，按“确认”开始打印。
五、注意事项：
    ⒈ 信号电源应加在直流故障母线上。
    ⒉ 在查找故障的间歇注意随时关掉电源
    ⒊ 当各个支路都无明显接地时，应注意它是否在供电部分，例如：蓄电池、充电机等部位。
    ⒋ 高阻接地故障查找时，应拆除绝缘监察电器接地点。
    ⒌ 个别系统由于充电机滤波效果不好，造成系统存在较大的工频干扰，查找接地点时应暂时退出充电机。
    ⒍ 本仪器带电操作，接电时应严格按说明书顺序，由于操作不当，造成人身伤害及仪器损坏，本公司不承担任何法律责任。
    ⒎ 本仪器严禁打开外壳。否则，厂家不予售后服务。
六、常见故障及原因：

常见故障	故障原因
开机无显示	1、AC220V电源未接通 2、5A保险管断 3、电源线路故障
KM未施加	1、接地不良 2、蓄电池电压正负对地低于 80V将显示，KM未施加。
测试过程中保险管断	1、AC220电源低。 2、电源线路故障 3、如果手动检测时，检测到正级接地不应再手动，测负极接地，如果检测负极接地；不应手动检测正极接地，否则将造成保险损坏。
液晶屏出现非法显示	1、检查插座松动 2、显示板故障
打印机，不打印	1、是否没有打印机②打印机是否装反

七、安装打印机：
    按住打印机表面按钮，打印机前盖弹起，将打印机打印纸，按打印机里标注的方向将打印纸装上。
八、产品质量及服务承诺：
    关于产品质量，我公司对用户郑重承诺如下：
    用户购买我公司产品后，若因产品本身质量问题，壹个月内可以换货，壹年内享受免费维修服务，十年内予以维护。
    若因使用不当，直流接地电阻故障测试仪说明书造成仪器损坏，本公司维修时仅收取材料费用。

dzsc/18/4543/18454367.gif

上一个产品：烘房

宝应县高电电力设备制造厂

公司信息未核实

所属城市：江苏扬州
[联系时请说明来自维库仪器仪表网]
联系人： 张明
电话：0514-88779136
传真：0514-88771336
手机：15895768256
QQ ：

公司相关产品

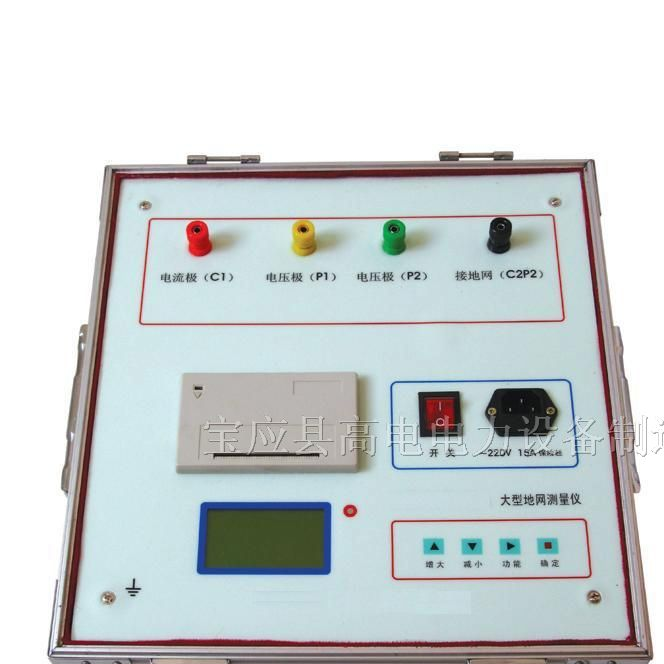

供应大型地网接地电阻测试仪
