供应REAL 3D锡膏厚度测试仪 Z5000

价格：		面议
型号/规格：		Z5000
品牌/商标：		REAL

详细介绍
企业详情

3D锡膏厚度测试仪 Z5000

· 产品介绍

基本功能	测量原理
锡膏厚度测量：平均值、点、面积、体积、截面积、XY长宽测量，自动激光识别获取目标截面轮廓 2D测量：距离、矩形、圆、椭圆、长宽、面积等测量。统计分析报表自动生成	将被测物放置在视野，激光非接触照射目标取样获取物体表面形状和截面高度，然后计算选择区域高度、面积和体积

产品特色
自动识别激光
☆ 自动识别目标选框和参照选框内激光。 ★ 测量自动适应基板颜色和反光度，自动修正基板倾斜
高精度
☆ 分辨率提高到纳米级，有效分辨率56nm（0.056um） ★ 高重复精度（0.9um），人为误差减少 ☆ 数字影像传输：抗干扰，自动纠错，准确度高 ★ 高分辨率图像采集：有效像素高达彩色130万像素 ☆ 高取样密度：测量时每截面超过一千个取样点，　每毫米400点，平均每颗锡球达8~18取样点 ★ 颜色无关和亮度无关的测量算法，抗干扰能力强，环境光影响降低 ☆ 两点基板倾斜修正功能 ★ 参照补偿功能：消除阻焊层、铜箔厚度造成的差异 ☆ 高刚性石质底座平台，Z轴滚柱导轨 ★ 放大倍率高，甚至可测到锡膏颗粒直径

高灵活性和适应性

☆ 大板测量：可装夹PCB尺寸达470x670mm，更大可定制
★ 厚板测量：高达50mm，装夹上面20mm，装夹下面30mm
☆ 小焊盘测量：最小可测量0.1mm的焊盘
★ LED照明：寿命长
☆ 快速调整装夹：轨道宽度快速调整
★ 快速转换程序：自动记录最近程序，一键切换适合多生产线共享
☆ 快速更换基板：直接装夹基板速度快

3D效果真实
★ 实时自动由截面生成3D模拟图 ☆ 彩色梯度高度标示，高度比可调 ★ 3D图全方位旋转、平移、缩放 ☆ 3D显示区域平移和缩放 ★ 3D刻度和网格、等高线多种样式
易编程、易使用、易维护
☆ 几乎无需编程，仅需设置几个选项 ★ 任意位置图像显示时即可立即设置测量 ☆ 没有复杂的运动系统，模组化设计，测量头可拆卸，维护保养容易
统计分析功能强大
☆ Xbar-R均值极差控制图、分布概率直方图、平均值、标准差、CPK等常用统计参数 ★ 按被测产品独立统计，可追溯性品质管理，可记录产品条码或编号，由此追踪到该编号产品当时的印刷、锡膏、钢网、刮刀等几乎所有制程工艺参数。规格参数可自主

技术参数

可测锡膏厚度	5~500 um
高度分辨率	0.056 um （= 56nm = 0.000056mm）
高度重复精度	< 0.9um
体积重复精度	< 0.9%
装夹PCB尺寸	330×670mm （470 x 670mm可选，更大可定制）
XY平台大小	400×530mm （更大可定制）
PCB厚度	0.1~ >10 mm
允许被测物高度	50 mm（上20mm，下30mm）
PCB平面修正	两点参照修正倾斜
绿油铜箔厚度补偿	支持
测量采样数据密度	131万有效像素/视场（单色）
测量取样间距	2.5um
视场(FOV)	3.2×2.6 mm
放大倍率	约220X
测量光源	650nm 红激光
最小可测量焊盘	0.1x0.1mm
背景光源	LED照明
影像传输	USB数字传输
3D模式	色阶、网格、等高线模拟图，任意角度旋转，比例和视野均可缩放，XYZ三维刻度
测量模式	手动定位和调焦，自动识别激光
测量速度	每次测量约5秒（不包括被测物摆放时间）
测量结果	长、宽、平均厚度、厚度、截面积，矩形圆形椭圆形区域的面积、体积等，主要数据可导出至Excel
2D平面测量	圆、椭圆直径面积，方、矩形长宽面积，直线距离等
SPC统计功能	平均值、值、最小值、极差、标准差、CP、k、CPK等。Xbar-R均值极差控制图（带超标警告区），直方图，规格参数可自主设置
制程优化分类统计	可按照生产线、操作员、班次、印刷机、印刷方向、印刷速度、脱网速度、刮刀压力、清洁频率、锡膏型号、锡膏批号、解冻搅拌参数、钢网、刮刀、拼板、位置名称、有铅/无铅及自定义注释分类统计，方便探索参数组合
条码或编号追溯	支持（条码扫描器另配）
编程速度	基本无需编程，仅需设置几个选项
电脑配置要求	Windows XP，1.6G以上CPU，1G以上内存，3D图形加速，2个以上USB口，1366x768像素以上液晶
功耗	约5W

时汉电子科技（深圳）有限公司

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 唐先生
电话：0755-27099734
传真：-
手机：18948702883
QQ ：

公司相关产品

供应KIC炉温测试仪KIC START炉温测试仪

信息内容：

炉温测试仪 KIC START 6通道 KIC推出的入门级的温度测试仪，用来测试温度曲线，可应用于锡膏回流焊，胶水固化，波峰焊，返修站，以及其它工艺过程适用于一般SMT加工厂，性价比高，操作简单。产品特点： 1、价格便宜 2、可快速、方便、精确绘制概图 3、即时客观的概图分析 4、方便易用的软件 5、可靠稳固的硬件 6.、24小时客户支持产品规格：精准度: +/-1.2℃ 解析度: 0.3 ℃ ～ 0.1 ℃ 内部操作温度: 0 ℃ ～105 ℃ 适用热电偶: 6支K型热电偶量测温度范围: -150 ℃ ～1050 ℃ 系统兼容性: PC皆可兼容电源要求: 9伏特碱性电池尺寸(配备标准隔热套): 长320*宽86*高26公分

详细内容>>

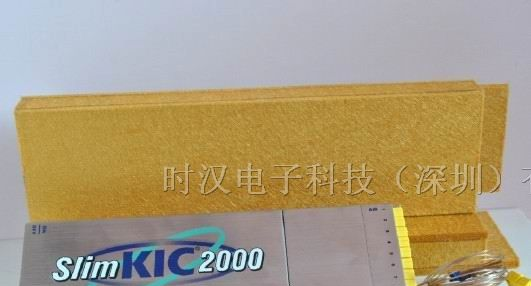

供应KIC炉温测试仪KIC2000炉温测试仪
