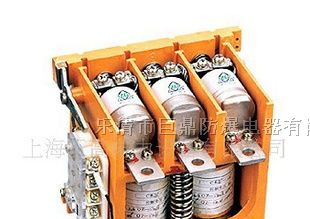

供应CKJ5-400/1140型交流真空接触器
| 价 格： | 850.00 | |
| 型号/规格： | CKJ5-400 | |
| 品牌/商标： | 巨鼎 |
CKJ5、CKJ系列真空接触器
使用说明书 CKJ5、CKJP系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。 一、 工作条件 1． 海拨高度不超过2000米。 2． 环境空气温度：-25～+40℃。 3． 空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均相对湿度为90％。 4． 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5． 环境污染等级为3级。 6． 振动不大于30米/秒的场。 二、 主要技术参数、主要技术参数
| 型号 | 额定电压(工频)(V) | 额定电流(A) | 主触头参数 | 工频耐压V(有效值) | |||||
| 主电路 | 控制电路 | 开距(mm) | 超程(mm) | 终压力(N) | 主电路 | 辅助电路 | 控制电路 | ||
| CKJ5-80/1140 | 1140 | 36,110,220,380 | 80 | 1.8±0.2 | >1 | 30±5 | 4200 | 2500 | 2000 |
| CKJ5-125/1140 | 1140 | 36,110,220,380 | 125 | 1.8±0.2 | >1 | 30±5 | 4200 | 2500 | 2000 |
| CKJ5-160/1140 | 1140 | 36,110,220,380 | 160 | 1.8±0.2 | >1 | 30±5 | 4200 | 2500 | 2000 |
| CKJ5-250/1140 | 1140 | 36,110,220,380 | 250 | 2±0.2 | >1.5 | 80±10 | 4200 | 2500 | 2000 |
| CKJ5-400/1140 | 1140 | 36,110,220,380 | 400 | 20+0.5 | >1.5 | 120±20 | 4200 | 2500 | 2000 |
| CKJ5-600/1140 | 1140 | 36,110,220,380 | 600 | 20+0.5 | >1.5 | 190±20 | 4200 | 2500 | 2000 |
| 型号 | 接通能力 | 分通能力 | 极限分断电流(A) | 电寿命次数 | 机械寿命次数 | 质量 | |
| AC3 | AC4 | ||||||
| CKJ5-80/1140 | 10 Ie,100次 | 8 Ie,25次 | 2000,3次 | 60×104 | 6×104 | 300×104 | 3.8kg |
| CKJ5-125/1140 | 10 Ie,100次 | 8 Ie,25次 | 2000,3次 | 60×104 | 6×104 | 300×104 | 3.8kg |
| CKJ5-160/1140 | 10 Ie,100次 | 8 Ie,25次 | 2000,3次 | 60×104 | 6×104 | 300×104 | 3.8kg |
| CKJ5-250/1140 | 10 Ie,100次 | 8 Ie,25次 | 4500,3次 | 60×104 | 6×104 | 300×104 | 8kg |
| CKJ5-400/1140 | 10 Ie,100次 | 8 Ie,25次 | 4500,3次 | 60×104 | 2×104 | 300×104 | 11.3kg |
| CKJ5-600/1140 | 10 Ie,100次 | 8 Ie,25次 | 6000,3次 | 60×104 | 0.5×104 | 300×104 | 19.5kg |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张艳
- 电话：0577-27868508
- 传真：0577-27868590
- 手机：15724244794
- QQ ：
供应CKJ5-250真空交流接触器
信息内容：CKJ5-250系列(直流)真空交流接触器,主要用于交流50Hz,额定工作电压至1140V,额定工作电流至630A的电路中,供远距离接通和分断电路之用,并可与适当的热过载继电器或电子保护器等有关保护装置组成真空电磁起动器,特别适用于组成隔爆型真空电磁起动器.本接触器符合GB14048.4,IEC60947-4-1及JB/T7122标准,主要性能指标达到国际水平.结构特点:CKJ15-125～400接触器由磁系统,接触系统,和辅助触头组成.接触器为立体结构布置,上部为接触系统,下部为电磁系统.磁系统由线圈,铁心和整流装置组成,装在用铸铝合金制成或用DMC制成的底座内.CKJ5-630接触器为平面结构布置,左部为接触系统,右部为电磁系统.接触系统由动,静触头和真空灭弧室组成,装在用绝缘材料制成的基座内.真空灭弧室采用新型触头材料一次封排,电磁系统采用直流双线圈,双绕组的节能方案.产品结构紧凑,外观新颖,为国内外同类产品中体积较小者,便于组装防爆电磁起动器及开关柜. 交流接触器,CKJ5,真空接触器
供应CKJ5-160/1140交流真空接触器
信息内容：通用类交流真空接触器 ——低压系列 低压系列通用交流真空接触器一般指额定工作电压在交流1000V（1140V）以下的真空接触器，目前本公司低压真空接触器有三大类，一类是目前市场通用的CKJ5系列，工作电流达400A，一类则是本公司自主研发的通用类真空接触器，额定电流从160A至630A，其中额定电流为630A的一款为了弥补CKJ5-630产品的缺失，仍沿用CKJ5的型号，但安装尺寸和外形尺寸和市场上常见的CKJ5-630不同，第三类则是本公司为适应市场需要完全自主研发的产品。低压真空接触器的型号命名方法如下： （1）（2）（3） —（4）（5） /（6）—（7） （1）类组代号，两到三位字母，表示的意义见下： CKJ——交流真空接触器 KCC——无锡凯驰电气有限公司交流真空接触器（2）设计代号，由数字表示，位数不限，但当位数有两位及两位以上时，首位数字有特定的含义，常用的几位如下： -5 表示化工用 -8 表示防爆用 -9 表示船用（3）系列派生代号，一般由一位字母表示，表示该系列产品的改进或者派生其他用途，可参见具体产品的型号，常用的有： -C 表示真空接触器可用于容性负载（AC-6a或AC-6b）的投切 （请参阅特...
