一、抗干扰能力强传感器芯片应用介绍:
被测磁场平行于TMR元件灵敏方向,磁环聚集了被测电流产生的磁场,在缺口处,TMR元件感应到该磁场,使二次线圈产生电流和磁场,二次线圈又反作用于磁环,使磁环内等效场为零。TMR支撑着整个应用的磁场平衡。在该应用中,TMR元件可直接替代现行的hall闭环式电流传感器内的hall元件。
性能比较: Hall TMR
灵敏度 0.1mV/V/Oe 6mV/V/Oe
线性度 2% 0.4%
温度系数 大 小
-3dB带宽 小 大

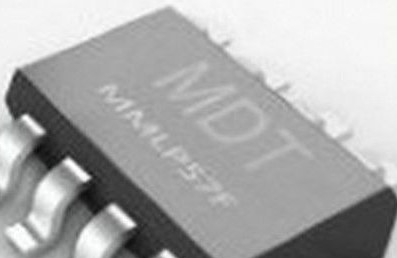

二、抗干扰能力强传感器芯片特性
隧道磁电阻 ( TMR) 技术
高灵敏度 6 mV/V/Oe
低功耗
超高频率响应 >20 MHz
优越的温度稳定性
极小的磁滞
宽工作电压范围
三、TMR磁传感器器件优点:
响应频率高,可达GHz以上
精度高,灵敏度高、信噪比好、分辨率高、线性好、线性范围宽
功耗更低,电阻率大、工作电流小,工作电压低
温度稳定性好,工作温度范围宽,可达200摄氏度
体积小,工艺性好,便于与现有的半导体芯片工艺集成,与ASIC集成后可制作智能传感器磁耦合、非接触、抗干扰能力强、稳定性好,可在油污、灰尘、雨水等恶劣环境下工作
心动不如行动,赶紧拿起您手中的电话,选择我们的产品,只有您的满意,才是我们的宗旨!!!
欢迎广大新老顾客来电选购或咨询,多维科技欢迎您!
联系方式:
1. 服务电话:0512-56366222
2. 电话:0512-56319303联系人:张先生
3. 或直接将您的意见发送到 info@dowaytech.com
