价 格: | 面议 | |
型号/规格: | MMBZ5242B | |
品牌/商标: | 金誉 | |
封装形式: | SOT-23 | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 散装 | |
功率特性: | | |
频率特性: | | |
反向电压: | | |
反向击穿电流: | |
MMBZ5242B稳压二极管特性:
表面材料:硅
封装:SOT-23
功耗:350mW
MMBZ52系列稳压二极管的参数(T=25℃,V=0.9v,I=10mA):
dzsc/18/4293/18429342.jpg
二极管击穿有哪3种情况?
二极管的击穿通常有三种情况,即雪崩击穿、齐纳击穿和热击穿。
(1)雪崩击穿
对于掺杂浓度较低的PN结,结较厚,当外加反向电压高到一定数值时,因外电场过强,使PN结内少数载流子获得很大的动能而直接与原子碰撞,将原子电离,产生新的电子空穴对,由于链锁反应的结果,使少数载流子数目急剧增多,反向电流雪崩式地迅速增大,这种现象叫雪崩击穿。雪崩击穿通常发生在高反压、低掺杂的情况下。
(2)齐纳击穿
对于采用高掺杂(即杂质浓度很大)形成的PN结,由于结很薄(如0.04μm)即使外加电压并不高(如4V),就可产生很强的电场将结内共价键中的价电子拉出来,产生大量的电子一空穴对,使反向电流剧增,这种现象叫齐纳击穿(因齐纳研究而得名)。齐纳击穿一般发生在低反压、高掺杂的情况下。
(3)热击穿
在使用二极管的过程中,如由于PN结功耗(反向电流与反向电压之积)过大,使结温升高,电流变大,循环反复的结果,超过PN结的允许功耗,使PN结击穿的现象叫热击穿。热击穿后二极管将发生性损坏。
对于硅PN结,击穿电压在7V以上的为雪崩击穿;4V以下的为齐纳击穿;在4~7V之间的两种情况都有。无论哪种击穿,只要控制反向电流的数值不致引起热击穿,当反向电压下降到击穿电压以下,其性能可以恢复到未击穿前的状况。
深圳市金誉半导体有限公司——是深圳市天旺科技开发有限公司的全资核心子公司,是中国主要的从事半导体分立器件研发、生产、销售和技术支持的制造商。
金誉半导体依托天旺科技二十余年的经验,年产销各类半导体分立器件近100亿只,产品包括SOT/SOD系列的半导体分立器件、表面贴装系列二极管、场效应管、稳压电路等近千余个品种,同时也对外承接各种分立器件的封装加工业务,可以为客户提供大批量、全系列、多品种、化的半导体封装测试解决方案。
公司从荷兰、日本、美国、香港等国家和地区引进先进的自动化生产线和检测设备,聚集了大量的生产半导体产品的高技术人才,拥有一支经验丰富、配置合理的技术管理团队,在新产品开发及应用方面都具有独特优势。
金誉执行ISO9001:2000质量管理体系和ISO14001环境管理体系,产品符合欧盟指令(ROHS),并可以根据客户要求定制各种无铅、无卤素产品。.产品广泛应用于家用电器、绿色照明、IT、数码产品、汽车电子、工业控制等多个领域,客户遍及国内外厂商。
金誉半导体,厚积薄发,以为广大客户和用户提供高性价比的半导体产品为己任,以振兴中国半导体封装测试产业为目标,正在大踏步前进!
MMBZ5245B稳压二极管特性: 表面材料:硅 封装:SOT-23 功耗:350mW MMBZ52系列稳压二极管的参数(T=25℃,V=0.9v,I=10mA): dzsc/18/4293/18429344.jpg 如何区分二极管与稳压二极管? 不少的一般二极管,特别是玻璃封装的管,外形颜色等与稳压二极管较相似,如不细心区别,就会使用错误。区别方法是:看外形,不少稳压二极管为园柱形,较短粗,而一般二极管若为园柱形的则较细长;看标志,稳 压二极管的外表面上都标有稳压值,如5V6,表示稳压值为5.6V;用万用表进行测量,根据单向导电性,用X1K挡先把被测二极管的正负极性判断出来,然后用X10K挡,黑表笔接二极管负极,红表笔接二极管正极,测的阻值与X1K挡时相比,若出现的反向阻值很大,为一般二极管的可能性很大,若出现的反向阻值变得很小,则为稳压二极管。 深圳市金誉半导体有限公司——是深圳市天旺科技开发有限公司的全资核心子公司,是中国主要的从事半导体分立器件研发、生产、销售和技术支持的制造商。 金誉半导体依托天旺科技二十余年的经验,年产销各类半导体分立器件近100亿只,产品包括SOT/SOD系列的半导体分立器件、表面贴装系列二极管、场效应管、稳...

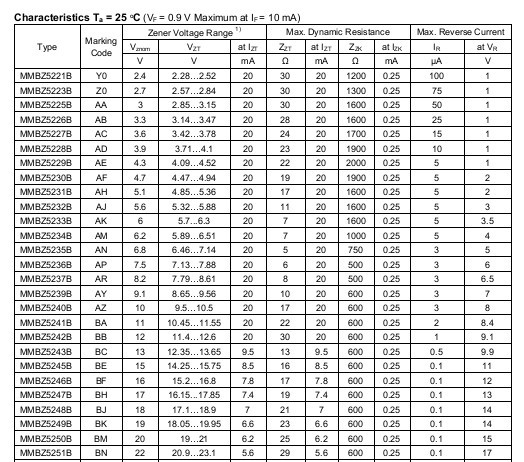

MMBZ5246B稳压二极管特性: 表面材料:硅 封装:SOT-23 功耗:350mW MMBZ52系列稳压二极管的参数(T=25℃,V=0.9v,I=10mA): dzsc/18/4293/18429355.jpg 稳压二极管正向使用与反向使用的区别 稳压二极管正向导通使用时,与一般二极管正向导通使用时基本相同,正向导通后两端电压也是基本不变的,都约为0.7V。从理论上讲,稳压二极管也可正向使用做稳压管用,但其稳压值将低于1V,且稳压性能也不好,一般不单独用稳压管的正向导通特性来稳压,而是用反向击穿特性来稳压。反向击穿电压值即为稳压值。有时将两个稳压管串联使用,一个利用它的正向特性,另一个利用它的反向特性,则既能稳压又可起温度补偿作用,以提高稳压效果。 深圳市金誉半导体有限公司——是深圳市天旺科技开发有限公司的全资核心子公司,是中国主要的从事半导体分立器件研发、生产、销售和技术支持的制造商。 金誉半导体依托天旺科技二十余年的经验,年产销各类半导体分立器件近100亿只,产品包括SOT/SOD系列的半导体分立器件、表面贴装系列二极管、场效应管、稳压电路等近千余个品种,同时也对外承接各种分立器件的封装加工业务,可以为客户提供大批量...
