供应触摸屏贴合设备UV水胶贴合机
| 价 格： | 面议 | |
| 设备名称： | 水胶机 | |
| 型号/规格： | PW-M1060 | |
| 品牌/商标： | 宝德 | |
| 原产地： | 深圳 |
PW-M1060 触摸屏贴合设备UV水胶机
水胶机
1 机器功能
1.1本设备为水胶工艺贴合机，人工取放盖板及ITO．通过夹具定位盖板和ITO，当定位调整完成，双手按启动按钮，设备自动完成点胶和贴合动作。
1.2 本设备点胶时可绘制任意图形，用户可随意修改点胶图形；胶枪出胶均匀，贴合后无气泡。
1.2本设备适合在3.5″～9.7″的盖板和ITO的水胶贴合工序，每个工作台单次可同时完成四片3.5″～4.3″产品的点胶和贴合；5″～8″寸产品可以同时贴合两片。
1.3可选择左工位、右工位工作。
2 机器结构
2.1设备单元
|
序 号 |
项 目 |
规 格 参 数 |
数量或要求 |
备 注 |
|
2.1.1 |
机架 |
1250MMX110MMX720MM |
1个 |
|
|
2.1.2 |
翻转工作平台 |
370MMX220MM |
2套 |
|
|
2.1.3 |
顶升结构 |
380MMX245MM |
2套 |
|
|
2.1.4 |
推出结构 |
|
2套 |
|
|
2.1.9 |
设备操作界面 |
|
1套 |
|
2.2工作台部分
|
序 号 |
项 目 |
规 格 参 数 |
数量或要求 |
备 注 |
|
2.2.1 |
工作台尺寸 |
380MMX245MM |
2套 |
|
|
2.2.2 |
压合产品尺寸 |
3.5″～9.7″ |
2套 |
|
|
2.2.3 |
工作台操作方式 |
双手按钮 |
|
|
3 单元描述
3.1机器性能
|
序 号 |
项 目 |
规 格 参 数 |
产量 |
备 注 |
|
3.1.1 |
设备产能（C/T：cycle time） |
3．5寸每35S~40S 4．3寸每35S~40S 5~8寸每35S~40S 9．7寸每35S~40S |
4PCS 4PCS 2PCS 1PCS |
设备工作时间与胶水粘度，胶量大小有关。 |
|
3.1.2 |
设备故障率 |
≤2% |
|
|
|
3.1.3 |
产品合格率 |
≥98% |
|
来料不良不计其内 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蓝生
- 电话：0755-27980806
- 传真：0755-27980557
- 手机：15989541416
- QQ ：
供应触摸屏生产双面脉冲本压机
信息内容：PW-M1126 双面脉冲本压机 机器功能 1.1本设备为半自动FPC和LCD或ITO绑定本压机， 预压好FPC的LCD或ITO的取放是手动完成的，本压绑定由设备自动完成。 1.2本设备适合在1.8〞～3.5〞的LCD或ITO等基体上绑定FPC。 1.3脉冲加热方式，迅速加热、迅速冷却。 机器外形 序 号 项 目 参 数 1．1 外形尺寸（L×W×H）mm 约680×750×1680 1．2 机台型式 落地式 1．3 机器的工作高度mm 800 1．4 重 量 约200KG 1．5 供需电源 1Phase AC220V/50Hz 1．6 环境要求 干净，无尘，洁净房（CLASS1000） 1．7 防静电插头接地要求 防静电插头接地与电源插头接地分开 1．8 工作气压/管径 4～6bar 干燥气源ф8 1．9 机器零件及外形表面处理 机架表面喷粉处理：颜色为电脑白，其它零件镀铬或氧化处理。 1. 10 安全规范 遵照＜AVBU设备安全规范V.2＞执行 2 工作部分 序 号 项 目 参 数 2．1 适合产品尺寸 1.8---3.5″ 2．2 LCD 尺寸 15*16～160*160mm(W*L) 2．3 ...

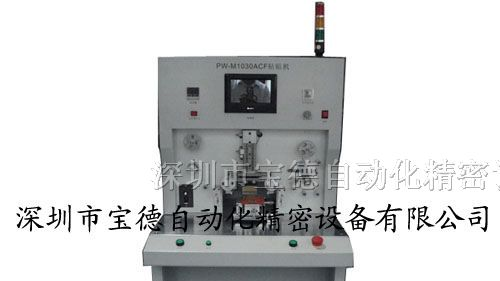

供应触摸屏生产设备ACF贴附设备
信息内容：PW-M1030 ACF贴附机 用途 PW-M1030系列热压机是专为如iphone电容式触摸屏生产而设计的，具有操作方便，对位准确可靠等优点。同时也可用于FOG、TAB、LCD/PCB的生产、加工。 设备特点 1.工作台具有正反面邦定设计，可完成ITO正反面邦定； 2.热压头用进口特种材料，热稳定性好。 3.TAB工作平台，X,Y,Q可调节； 4.可设置热压温度，时间，压力，同时可计算产品的热压次数； 5.高清晰CCD及液晶显示可有效保证产品的清晰对位； 6.工作台固定，运行平稳，重复定位精度。 设备规格参数说明 序号 名称 规格 1 气缸直径mm 16 2 出来N 10-250 3. 控制温度 室温-300℃ 4 恒温精度 少于1% 5 压缩空气 4.0-5.0bar 6 预设真空压力精度 0.1 7 真空装置流量 4-30L/min 8 热压时间sec 0.1~99.9S可调 9 工作周间sec 3-6 10 电源AC单相 220V/400W 11 TAB工作方式 前后移动式 12 ITO工作面积 130*130mm 13 压头尺寸 60mm*1.8mm可选配 14 压头平坦度 ≤0.2um 15 ACF贴附长度 4-...
