一： 触摸显示效果一(请注意坐标值）

二： 触摸显示效果二(请注意坐标值）

三： 调用T6963C内部字库

四：CH240128CV1-6 触摸屏 5V电路背面图

五：不带触摸屏显示效果地址：

http://item.taobao.com/auction/item_detail.htm?item_num_id=8952211421

            一：参考说明

             产品型号：CH240128CV1-6

             外形尺寸：144.0 x 104.0 x 12.7 mm

             显示区域：114.0 x 64.0 mm

             点尺寸：0.4 x 0.4 mm

             点间距：0.45 x 0.45 mm

             点阵数：240 x 128 dots

             LCD类型：STN,蓝膜,负显，全透

             驱动方式：1/128 Duty，1/12 Bias，5V供电

             控制器：T6963C

             触摸屏驱动IC：ADS7843

             封装形式：全贴片封装

             工作温度：-20度 至 +70度

             存储温度：-30度 至 +80度

        二：外形尺寸图

dzsc/18/4181/18418110.jpg

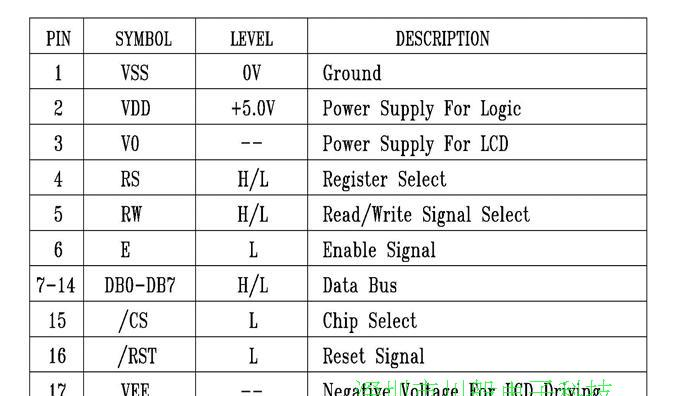

    三： 接口定义

dzsc/18/4181/18418110.jpg

   五：接线图举例(只作参考）

dzsc/18/4181/18418110.jpg

   一：本店所有产品为真实产品所拍，若收到产品不符合，运费由卖方承担。

    二：为客户提供的资料都是我司工程师编写，包括《中文产品说明书》,《C语言程序代码》,《液晶模块接线图》，并且提供技术支持。

    三：每批出货产品都是经过老化实验，振动实验，由QA检测100%后出货，请放心购买。

    四：本店所有产品保证长期有货，若产品升级，肯定能兼容以前版本。

    五：本店所有产品保修一年，除人为损坏。

    六：买家收到产品后，请检测包装，若有明显的损坏，请拒绝收货，并且及时与我取得联系，一旦签收，则认同产品的外观和数量OK。

    七：买家在拍下产品后我会提供资料，若买家收到产品后还无资料，请不要测试，请及时与我司取得联系，以免造成不必要的损失。

   请在购买前确认以下三种快递哪种能到达，本店将按照买家的需求选择快递公司。如末注明者卖家将根据实际情况自行选择。以下运费根据不同地区价格不同，请拍之前的店主取得联系。

   票据说明
   本店默认情况下，在出货时都放《发货单》一张，里面注意产品型号与单价，除此外不放任何收据与发票（普票/增值税发票），如果客户需开收据与发票，请拍产品之前与店主沟通。

          深圳市川航电子科技有限公司

   联系人：常东

         电话：0755-29035962

        直线：15112585657

          传真：0755-29035961

      QQ：1343115013

                   MSN：xingyuncaocd@hotmail.com

                 邮箱：chuanhanglcm@163.com

                    网址：http://www.chuanhang.com

附页

C语言程序代码：

//================================================================
void LCMCW(void);
void RWCheck(void);
void DELAY_CLS(void);
void delay_ms(uint ms_value);
void delay_us(uchar us_value);
void wr_data(uchar wrdata);
void wr_cmd(uchar cmd);
void LCD_CLS(void);
void wr_cmd_data( uchar cmd,uchar dat1,uchar dat2);
void display(uchar fst, uchar  snd);

void init_cpu(void );
void init_lcd(void);
void disp_Graphic();
void disp_Q(void );
void LCD_Test(void);
void disp_clip(void );
void disp_fangkuang(void );
void snow(uchar fst, uchar snd);
void ShowZF(uchar lin,uchar column,uchar *ptString);
void  Pixel(uchar PointX,uchar PointY, bit Mode);

void disp_Graphic1();

void disp_Graphic2();

void disp_Graphic3();

//================================================================

void main()
{

 init_cpu();
 init_lcd();

 while(1)
   {

    disp_Graphic1();
    DELAY_CLS();


   Pixel( 10,10,1);
   Pixel( 0,0,1);
   Pixel( 1,1,1);
   DELAY_CLS();

    disp_Graphic2();
    DELAY_CLS();

    disp_Graphic3();
    DELAY_CLS();

    disp_Q();       //显示字库
    DELAY_CLS();

    disp_fangkuang1();
    DELAY_CLS();

    LCD_Test();        //全黑、全白、竖显
    disp_Q();
    DELAY_CLS();       //显示字库

   //  ShowZF(0,0,"WLCOME");
   //  ShowZF(3,2,"WLCOME  TO SHENGZHENG");
    //  DELAY_CLS();

 }

}

//----------------------------------------------------------------

void delay_ms(uint ms_value) //delay about 1 ms
{
 uint k;

 for(k=0;k {
  delay_us(200);
 }
}

//----------------------------------------------------------------

void wr_cmd(uchar cmd)
{
 RWCheck();
  lcd_data = 0x00; // Set the port as Output
  CS=0;
  CD = 1;
  RD0 = 1;
  WR0 = 0;
  lcd_data =cmd;
  WR0 = 1;
  CS = 1;
}

//----------------------------------------------------------------

void wr_data(uchar wdata)
{
 RWCheck();
     lcd_data = 0x00; // Set the port as Output
  CS=0;
  CD = 0;
  RD0 = 1;
  WR0 = 0;
  lcd_data = wdata;
  WR0 = 1;
  CS = 1;
}

//----------------------------------------------------------------

void wr_cmd_data( uchar cmd,uchar dat1,uchar dat2)
{

   wr_data(dat1);
   wr_data(dat2);
    wr_cmd(cmd);
}

}

注：以上程序并未完全付上，具体子程序请与店主联系，谢谢！
