色环电感构造.色环电感介绍.色环电感识别
| 价 格： | 0.04 | |
| 型号/规格： | 0204.0307.0410.0510 | |
| 品牌/商标： | yusun | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | A | |
| 额定电压： | V | |
| 外形尺寸： | mm |
色环电感构造.色环电感介绍.色环电感识别
产品广泛用于: PDA,ADSL,ISDN,MP3,VCD, DVD,电脑，手机，电视机，随身听，数码相机，EL背光驱动，遥控玩具等通讯和消费类电子。 公司秉承：“以人为本，以客为先，高效运作，实现客户完全满意” 的宗旨，为全球通讯， 计算机，电视机等消费类电子客户提供优质产品和快捷服务，欢迎咨询我们的产品。
本公司目前主要生产以下产品：
1. 色环电感: LGA0204,0307,0410,0510
2. 工字型电感： LGB0304,0406,0507,0608,0810,0912,1012,1016,1216,1415,1822,等
3. 涂装工字电感:LGD0406 0511 0608 0808 0811….等

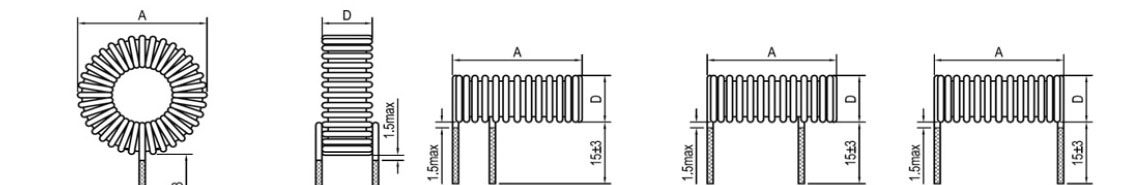

4. 磁环电感：LGH3026,4426,5026,6026,6826,8026,9026,10626,13026,20026，30026等立式卧式不同材质及环形共模上底座产品.
5 棒型无针脚滤波电感: LGF0205,0310,0415,0520,0630,0830,1030等
6. 棒型轴向电感: LGCF0310,0410,0513,0515,0616,1019等

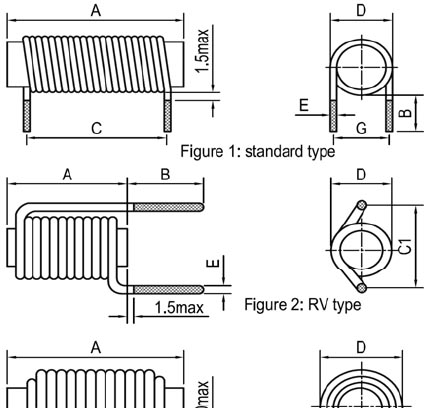

7. 空芯线圈电感: 线径0.2mm-2.0mm，内径和圈数依客户要求定做.
8. 宽频六孔磁珠：RID,RH,RHH型一孔至六孔各式穿线磁珠,RH354708,35608,35908等
9. 模压线圈: 外观尺寸有0505，0509，0707,0712，0812，1012等
10. EMI 滤波线圈: LGHA451513等
11. 共模电感: U10,U16, 外型尺寸1417,2336,1523,2235,1723等
12. 可调线圈：S1 2 3 等
13. 贴片电感: 带屏蔽和不带屏蔽两种 SMD&SMDRH 32,43,54,73,75,104,105, RH63,65,73,74,105124,125,127, SMDF322522,453232,321618,322520,453226等
14. 叠层磁珠和叠层电感: SMDB/A100505(0402),160808(0603), 201209(0805), 321611(1206), 322513(1210),451616(1806),453215(1812)
公司也可根据客户的要求定制各款电感线圈。
LGA色环电感_色码电感编号说明
LGA 0307 - 221 K - T
(1) (2) (3) (4) (5)
(1). 编号(Type) : 外涂环氧树脂产品（Epoxy Coated) ( LGA )
(2). 尺寸（Size) : 成品外型尺寸（According to size) ( 0307 )
(3). 标称电感值(Inductance) : "221"表示220uH（Example: "221"for 220uH) ( 221 )
(4). 电感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5% ( K )
(5). 包装格式（ Other information ) : T5: 编带包装 , 无T5字样为胶袋散装 ( T5)
LGA色环电感_色码电感参数：
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李生
- 电话：0769-85313968
- 传真：-
- 手机：18028222001
- QQ ：
宇顺色环电感 0204/0307/0410/0510
信息内容：宇顺色环电感 0204/0307/0410/0510 电感参数 1 电感量L及精度电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。电感线圈的用途不同，所需的电感量也不同。例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho 电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。对振荡线圈要求较高，为o．2-o．5％。对耦合线圈和高频扼流圈要求较低，允许10—15％。对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o 2 感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3 品质因素Q 线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。Q值的大小...
0410色环电感.0410色环电感厂家.0410色环电感参数
信息内容：0410色环电感.0410色环电感厂家.0410色环电感参数 色环电感特性说明： 色环电感特性说明： 特征： 1. 色环电感结构坚固，成本低廉，适合自动化生产。 2. 特殊铁芯材质，高Q值及自共振频率。 3. 外层用环氧树脂处理，可靠度高。 4. 电感范围大，可自动插件。 5. 无铅环保。 品号说明： LGA 0307 – 100 K 1 2 3 4 1．产品类型：色环电感。 2．款式：根据成品尺寸大小。 3．电感值：例如"100"代表10 uH。 4．电感值容许公差:"M":+20%; "K":+10%; "J":+5% 。 电感量和额定电流范围： LGA0204 0.1uH~1.0mH 700mA~20mA LGA0307 0.1uH~1.0mH 700mA~60mA LGA0410 0.1uH~1.0mH 900mA~100mA LGA0510 1.2mH~100mH 110mA~5mA 特性: 1. 额定电流：基於温度上升不得超过20oC。 2. 工作温度范围：在-20oC 到 80oC之间。 3. 绝缘电压(击穿电压)：250 V r.m.s。 4. 耐潮湿及耐热性。 测试仪器: 电感与Q值:HP 4285A 精密 Q 表。 直流电阻:毫安表(Milli-ohm meter) 。 自共振频率:HM 9461 电感与自共振频率表。 应用: 扼流线圈。 射频用途。 峰化线圈。 以上是色环电感...
