【图片】椭圆齿轮流量计价格
| 价 格： | 1.00 | |
| 型号/规格： | SRXLC | |
| 品牌/商标： | 世融馨 |
【图片】椭圆齿轮流量计价格，【图片】椭圆齿轮流量计价格，【图片】椭圆齿轮流量计价格
一、椭圆齿轮流量计用途：
椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。
二、椭圆齿轮流量计工作原理与结构：
流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。
三、椭圆齿轮流量计技术参数
|
产品图片 |
|
| |
|
仪表型号 |
SRX-LC-A |
SRX-LC-E |
SRX-LC-B |
|
仪表材质 |
铸铁 |
铸钢 |
不锈钢 |
|
信号输出 |
可选脉冲或4-20mA |
可选脉冲或4-20mA |
可选脉冲或4-20mA |
|
供电电源 |
可选+24VDC±15% |
可选+24VDC±15% |
可选+24VDC±15% |
|
精度等级 |
0.5级~0.2级 |
0.5级~0.2级 |
0.5级~0.2级 |
|
显示器 |
标配 |
标配 |
标配 |
|
通讯接口 |
无 |
无 |
无 |
|
仪表材质 |
铸铁 |
铸钢 |
304不锈钢 |
|
防爆等级 |
ExiaIICT6 |
ExiaIICT6 |
ExiaIICT6 |
|
防护等级 |
IP65 |
IP65 |
IP65 |
|
仪表通经 |
DN15~DN200 |
DN15~DN200 |
DN10~DN200 |
|
安装方式 |
法兰安装 |
法兰安装 |
法兰安装 |
|
标准耐温 |
-20℃~200℃ |
-20℃~200℃ |
-20℃~100℃ |
|
超高温型 |
可选 |
可选 |
无 |
|
超高粘型 |
可选 |
可选 |
无 |
|
环境温度 |
-20℃~60℃ |
-20℃~60℃ |
-20℃~60℃ |
四、椭圆齿轮流量计流量范围
|
型号项目 |
SRX-LC-A铸铁 |
SRX-LC-E铸钢 |
SRX-LC-B不锈钢 | |||
|
公称压力MPa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 | |||
|
被测液体粘度 |
2-8mPa.s | |||||
|
被测液体温度 |
-20℃~+100℃ | |||||
|
流量范围m³/h | ||||||
|
型号 |
0.2级 |
LC-E铸钢 |
LC-B不锈钢 | |||
|
精度 等级 公称口 径DNmm |
0.5级 |
0.2级 |
0.5级 |
0.2级 |
0.5级 |
0.2级 |
|
10 |
0.08~0.4 |
0.1~0.4 |
0.08~0.4 |
0.1~0.4 |
0.1~0.5 |
0.1~0.5 |
|
15 |
0.25~1.5 |
0.3~1.5 |
0.25~1.5 |
0.3~1.5 |
0.3~1.5 |
0.3~1.5 |
|
20 |
0.5~3 |
0.6~3 |
0.5~3 |
0.6~3 |
0.6~3 |
0.6~3 |
|
25 |
1~6 |
1.2~6 |
1~6 |
1.2~6 |
1.2~6 |
1.2~6 |
|
40 |
2.5~15 |
3~15 |
2.5~15 |
3~15 |
3~15 |
3~15 |
|
50 |
4~24 |
4.8~24 |
4~24 |
4.8~24 |
4.8~24 |
4.8~24 |
|
80 |
10~60 |
12~60 |
10~60 |
12~60 |
12~60 |
12~60 |
|
100 |
16~100 |
20~100 |
16~100 |
20~100 |
20~100 |
20~100 |
|
150 |
32~190 |
38~190 |
32~190 |
38~190 |
38~190 |
38~190 |
|
200 |
34~340 |
68~340 |
34~340 |
68~340 |
68~340 |
68~340 |
- 所属城市：山东 青岛
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈高鹏
- 电话：0532-80934020
- 传真：0532-55671124
- 手机：15966912023
- QQ ：
【图片】超声波明渠流量计|超声波明渠流量计厂家
信息内容：【图片】超声波明渠流量计厂家||超声波明渠流量计生产厂家，超声波明渠流量计，超声波明渠流量计厂家，超声波明渠流量计生产厂家SRX-DM嵌入式明渠流量计 产品简介 超声波明渠流量计是一种高精度的利用超声波测量文丘里渠或巴歇尔槽的流量仪表,它测量声波在接触到渠道水面后反射回来的时间,然后根据公式计算出渠道的流量,它能提供流量输出,显示流速和总流量.超声波明渠流量计 性能特点超声波明渠流量计厂家，超声波明渠流量计生产厂家 ※ 内置多种算法,适合各种标准水堰; ※ 坚固\稳定的传感器适用恶劣工业场合; ※ 换能器内置温度传感器,实现测量值的实时自动温度补偿; ※ 盲区可以人工设置,屏蔽探头附近的干扰信号; ※ 4~20MA隔离电流输出,可选现场总线接口; ※ 控制继电器输出,报警继电器输出. 应用领域 水及污水处理 进水渠、出水渠等 性能指标 量程： 10升/秒～10立方米/秒(和确定量程配用堰槽规格有关) 累计流量：累计流量范围：99999999 (满8位数回零重计) 显示：液位高度，瞬时流量，累计流量 流量误差与配用量水堰槽有关 配用三角堰：1～2% 配用矩形堰：1～4% 配用巴歇尔槽：3% 测量精度：±0.25% X满量程 显示精度：1mm 温度...

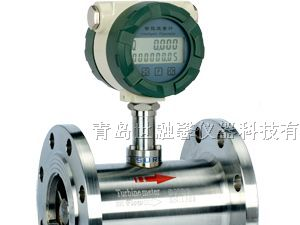

【图片】液体涡轮流量计||液体涡轮流量计厂家
