供应霍尔电流传感器CSM125AP

价格：		面议
型号/规格：		CSM125AP
品牌/商标：		chieful

详细介绍
企业详情

产品描述：

应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

◆电参数

	型号	CSM050AP	CSM100AP	CSM125AP	CSM200AP
I_PN	原边额定输入电流	50	100	125	200	A
I_P	原边电流测量范围	0～±150	0～±300	0～±375	0～±600	A
I_SN	副边额定输出电流	50±0.5%	50±0.5%	125±0.5%	100±0.5%	mA
K_N	匝数比	1:1000	1:2000	1:1000	1:2000
R_M	测量电阻(V_C=±18V/ I_P)	0~100	0~68	0~15	0~12	Ω
V_C	电源电压	±12～±18（±5%）				V
I_C	电流消耗	V_C=±18V 10+Is				mA
V_d	绝缘电压	在原边与副边电路之间3KV有效值/50Hz/1分钟
ε_L	线性度	<0.1				%FS
X	精度	±0.7				%
I₀	零点失调电流	T_A =25℃ <±0.20				mA
I_OT	失调电流温漂	I_P=0 T_A = -25～+85℃ ≤±0.005				mA/℃
Tr	响应时间	<1				μs
f	频带宽度(-3dB)	DC～200				kHz
T_A	工作环境温度	-25～+85				℃
T_S	贮存环境温度	-40～+100				℃
R_S	副边线圈内阻(T_A =25℃)	30	45	30	45	Ω
	标准	Q/3201CHGL02-2007

◆外形尺寸(mm)

dzsc/18/4021/18402181.jpg

◆外部接线图

dzsc/18/4021/18402181.jpg

◆使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。 2、当输入电流排完全充满原边穿孔时动态特性(di/dt和响应时间)。3、测量小于25A的电流时，可以用多匝线圈，以便得到的精度，但考虑到散热问题，传感器的长期工作电流应小于额定输入电流I_PN

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

供应54pin FPC插座软排线连接器翻盖下接 0.5mm

信息内容：

FPC/FFC连接器 FPC插座软排线连接器翻盖下接 0.5mm FPC-0.5SMT-nWX-2.0TB卧贴、下接、半包式焊片技术参数间距：0.5mm极数：4-60额定电压：50V AC、DC额定电流：0.5A AC、DC工作温度：-25℃-+85℃耐压值：AC 500V/min接触电阻：≤30mΩ绝缘电阻：≥800MΩ 材料基座：LCP UL94V-0锁扣：PPS接触件：磷青铜，表面镀铅锡或纯锡焊片：磷青铜，表面镀铅或纯锡dzsc/18/4037/18403773.jpg dzsc/18/4037/18403773.jpg dzsc/18/4037/18403773.jpg

详细内容>>

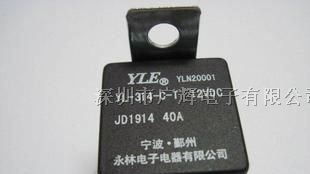

供应40A转换型汽车继电器YL-314-C-T-12VDC
