供应4KW 5.5KW 4-72-11离心通风机B4-72-11离心机
| 价 格： | 1.00 | |
| 型号/规格： | 4-72-11、B4-72-11 | |
| 品牌/商标： | 安宇防爆 |
、风机用途
4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自然的，对人体无害的、对钢材无腐蚀性的气体。
B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。
B4-72 型风机的性能与选用件及基础尺寸与4-72 型一致，可按其样本选择。该风机结构基本与4-72型相同，No2.8-6A采用B35型带法兰盘与底脚的电动机。No6~12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。
F4-72型风机采用玻璃钢质材用于输送腐蚀性气体，其性能与基础尺寸同于4-72型。
二、风机形式
从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示，叶轮逆时针旋转，称为左旋风机，以“左”表示。风机的出口位置，以机壳的出风角度表示。4-72型风机NO2.6-6出厂时均做成1种形式，使用单位根据要求再安装成所需要的位置，订货时不需注明。NO2.8出风口位置调整范围0°～225°，间隔是22.5°。NO8～12出风口位置调整范围0°～225°，间隔是45°。NO16～20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。风机的传动方式有A、B、C、D四种。4-72型风机中NO2.8-6采用A式传动，NO8-12采用C、D式传动，NO16-20采用B式传动。
三、结构特点
4-72型风机中NO2.8-6主要由叶轮、机壳、进风口等 竞部分分配直联电机而组成，NO8-20除具有上述部分外，还有传动部分等。
◆叶轮由10后倾的机翼型叶片、曲线型前盘和平板后盘组成，用钢板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。
◆机壳做成三种不同型式。NO2.8-12机壳作成整体，不能拆开，NO16-20的机壳制成三开式，除沿中分水平分为三半外，上半部再沿中心线垂直分为二半，用螺栓连接。
◆进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
◆传动部分由主轴、由承箱、流动轴承、带轮或联轴器组成。
四、性能与选择
本样本只给NO10样机的夫因次性能表及曲线，由该性能及曲线计算NO10以上风机的有因次性能参数。
表1 4-72型NO10样机无因次性能表
由无因次参数计算有因次参数的公式：
式中：Q-流量(m3/h) P-全压(Pa) Nre-所需功率(kw)
U2-叶轮叶片外缘线速度(m/s) Hm-机械效率
KP-全压压缩性系数 Nin-内功率(kw) D2-叶轮叶片外缘直径(m)
ρ1-进气密度(kg/m3) K-电机储备系数
dzsc/18/3982/18398242.jpg
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李洋
- 电话：0577-61728696
- 传真：0577-61728737
- 手机：13736399329
- QQ ：
供应AH防爆接线盒A一通平 B直二通平AH-G1/2C接线盒
信息内容：产品特点 1、外壳采用铝合金高压铸造成型，表面经抛丸后粉末静电喷塑； 2、引入口具有多种方式及规格，满足现场各种布线需要； 3、防扭转专用接线端子，安全可靠，接线方便； 4、引入口螺纹型式常规为管螺纹，也可根据要求加工成公制螺纹或NPT螺纹； 5、钢管或电缆布线。 四、技术参数 额定电压（V） 额定电流（A） 防爆标志 螺纹规格（G） 防护等级 380 20 Exd II BT6 *Exd II CT6*Exe II T5 1/2 3/4 1 IP54*IP55 五、外形及安装尺寸 AH系列防爆接线盒代号 代号 外形 名称 代号 外形 名称 A 一通平 F 一通吊 B 直二通平 G 直二通吊 C 三通平 H 三通吊 D 四通平 I 四通吊 E 直角二通平 J 直角二通吊 dzsc/18/4034/18403481.jpg 注意事项 1、引入口螺纹形式为管螺纹，也可根据用户要求定制； 2、常规供货时，吊盖引入口与客体引入口螺纹规格一致，如有特殊要求订货时请注明； 3、订货时，请在型号后明确注明所需产品的防爆型...

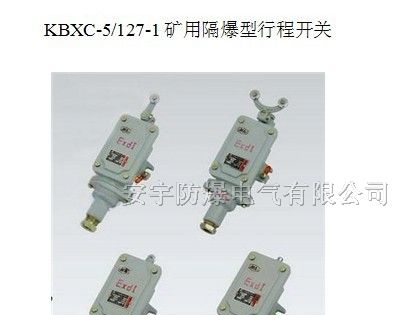

供应柱塞式 KBXC-5/127-2防爆行程开关KBXC-5过卷开关
