供应精密电流互感器150A(保护专用)SCT265A
| 价 格： | 面议 | |
| 型号/规格： | SCT265A | |
| 品牌/商标： | 星格 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | | |
| 额定电流： | A | |
| 额定电压： | V | |
| 外形尺寸： | mm |
精密电流互感器 150A（保护专用） SCT265A
精密小巧的PCB板焊接式安装
高隔离度耐冲击的全树脂密封
性能指标：
|
额定输入电流 |
5A |
电流 |
常通30A由原边径进决定 |
|
额定输出电流 |
1.85mA |
可耐冲击电流 |
100A*10秒由原边线径决定 |
|
线性范围 |
0—150A |
隔离耐压 |
>3500Vac |
|
精度 |
0.1% |
使用温度 |
-50℃--+65℃ |
|
相移 |
小于5 |
贮藏温度 |
-60℃--+80℃ |
|
重量 |
35—40克 |
相对温度 |
<90% |
使用方法简介：
SCT265A是一款精密电流互感器，输入额定电流为5A，额定输出电流为1.85m A，线性范围可达150A，是专门按继电保护使用特点设计的。当用户需要将电流输出信号变换成电压信号时，推荐使用电路如图所示。调整图中反馈电阻R和r的值可得到所需要的电压输出。电容C1取 400--1000pF，C2取200--400 pF，用来防振和滤波。运算放大器视精度要求使用，推荐使用OP07系列，使用性能较好的运算放大器较容易达到较高的精度和较好的稳定性。
运算放大器电源电压通常取±15V或±12V，也可根据具体情况自定。图中反馈电阻R要求精度优于1%，温度系数优于50PPM。用户使用推荐电路稍加改动也可构成但电源供电模式，适用于单极性A/D转换器的输入。
SCT265A次级如不加运算放大器而直接并联一个电阻使输出变换成电压信号也是可以的。前提是电阻要小于10Ω，输出电压150毫伏，这时仍能得到线性度优于0.1%的输出电压信号。和推荐电路比较，会缩小互感器的线性范围，使相移增大，而且温度对输出影响较明显。
dzsc/18/3972/18397234.jpg
dzsc/18/3972/18397234.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应霍尔开环电流传感器HDC-400N

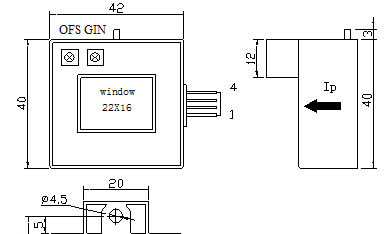

信息内容：HDC-800N系列霍尔电流传感器 电参数： dzsc/18/4000/18400044.jpg 结构参数： dzsc/18/4000/18400044.jpg dzsc/18/4000/18400044.jpg 引脚说明：1：+15V 2：-15V 3：Vout 4：0V(电源地) OFS：零点调节 GIN：幅度调节 ◆使用说明 1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。 2、传感器的输出幅度可根据用户需求进行适当的调节。 3、可按用户需求定制不同额定输入电流和输出电压的传感器。
供应8位并行读取或串行输入移位寄存器IC/74HC165N

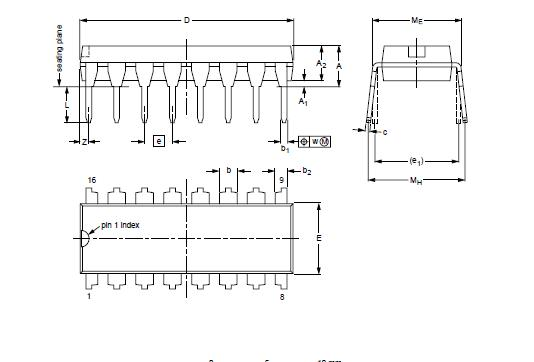

信息内容：产品简介74HC165N，8位并进串出移位寄存器 型号标识 / 参数74HC165N型号标识及主要参数： 74HC165N 型号标识 74HC 产品系列 165 基本型号 N 封装类型，DIP 74HC165N 主要参数 电压 2.0～6.0 V 驱动电流 +/- 5.2 mA 传输延迟 16 ns@5V 逻辑电平 CMOS dzsc/18/4021/18402172.jpg 封装信息74HC165N封装信息：类型：DIP引脚：16宽度：300 mil 包装规格74HC165N包装规格：类型：Tube（管装）每管：25 pcs
