干簧管 磁簧管 磁控开关 干簧管工作原理
干簧管是一种磁敏的特殊开关,也称干簧继电器。它通常由两个或三个软磁性材料做成的簧片触点,被封装在充有惰性气体(如氮、氦等)或真空的玻璃管里,玻璃管内平行封装的簧片端部重叠,并留有一定间隙或相互接触以构成开关的常开或常闭触点。 干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长;而与电子开关相比,它又有抗负载冲击能力强等特点,工作可靠性很高。
常用干簧管技术参数
型号 |
单位 |
G-201 |
G-302 |
G-814 转换 |
G-305 |
G-850 转换 |
G-506 |
G-505 |
G-838 转换 |
触电 |
|
|
|
|
|
|
|
|
|
长度 |
MM |
28 |
10 |
14 |
14 |
50 |
50 |
50 |
38 |
直径 |
MM |
4 |
2.0 |
2.0 |
2.2 |
5 |
5 |
5 |
4 |
吸合 |
AT |
10-50 |
10-40 |
10-30 |
10-45 |
50-120 |
80-120 |
50-80 |
10-60 |
开断 |
AT |
最小7 |
最小5 |
最小5 |
最小5 |
最小5 |
最小6 |
最小7 |
最小6 |
干簧管可以作为传感器用,用于计数,限位等等。把干簧管装在门上,可作为开门时的报警用。也可作为开关使用。另本司可提供定制干簧管服务!深圳霍尔微电子 干簧管 磁簧管 磁敏感应器件PDF/干簧管 磁簧管 磁敏感应器件图片/干簧管 磁簧管 磁敏感应器件报价/干簧管 磁簧管 磁敏感应器件资料,www.hall-ic.com

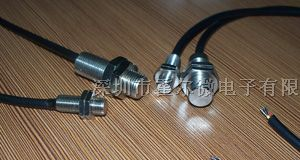

霍尔接近开关 霍尔传感器 HAL系列霍尔接近开关 HAL系列霍尔接近开关是根据霍尔效应原理制成的新型自动化开关器件。在轻工、化工、纺织、印刷、机械、冶金、电信、交通、自控、电子计算机等领域有广泛的应用。 典型应用 汽车和工业用途 电源保护 数控机床 纺织机器等 产品分类 按工作状态分为 HHK-常开型霍尔接近开关 HHB-常闭型霍尔接近开关 HHZ-自锁型霍尔接近开关 电参数 参数/型号 HHK、HHB、HHZ 5002C 8002C 5002D 8002D 5020D 8020D 5050D 8050D 8100D 电源电压(V) 5~24 8~30 负载电流(mA) 20 200 500 1000 工作距离(mm) 5~7 8~11 5~7 8~11 5~7 8~11 5~7 8~11 8~11 输出低电平(V) ≤0.4 ≤0.5 ≤1.0 响应频率(KHz) 100 50 指示灯 无 / 有 有 输出方式 NPN NPN/PNP 工作温度(℃) I类:-40~+125 Ⅱ类:-25~+85 储存温度 I类:-60~+150 Ⅱ类:-40~+100 深圳市霍尔微电子(http://www.hall-ic.com)提供{霍尔传感器 霍尔接...
零功耗磁敏开关 磁敏传感器 韦根传感器wiegand sensor 一、韦根传感器的产品简介:韦根传感器是利用韦根效应制成的一种新型无源磁敏器件。它无需外加工作电源便能将磁信号转变成电信号,因此它又被称为零功耗磁敏传感器。韦根传感器是由一根双稳态磁敏感功能合金丝和缠绕其外的感应线圈组成的。韦根传感器的工作原理是:在交变磁场中,当平行于敏感丝的某极性(例如N极)磁场达到触发磁感应强度时,敏感丝中的磁畴受到激励会发生运动,磁化方向瞬间转向同一方向,同时在敏感丝周围空间磁场也发生瞬间变化,由此在感应线圈中感生出一个电脉冲。此后若该磁场减弱,敏感丝磁化方向将保持稳定不变,感应线圈也无电脉冲输出;但当相反极性(S极)磁场增强到触发磁感应强度时,敏感丝磁化方向又瞬间发生翻转,并在感应线圈中感生出一个方向相反的电脉冲。如此反复,韦根传感器便将交变磁场的磁信号转换成交变电信号。 二、韦根传感器产品特点:韦根传感器为无源器件,工作时不需要外加工作电源。磁极触发工作方式,触发磁场极性变化一周,韦根传感器同步输出一对正负脉冲信号,幅值大于1 V;输出信号幅值与磁场的变化速度无关,可实现“零速”传感。无触点,耐腐蚀,防潮湿,...
