供应电流互感器HCT204A
| 价 格： | 面议 | |
| 型号/规格： | HCT204A | |
| 品牌/商标： | 霍远 |
dzsc/18/3894/18389413.jpg
电气特性参数表：
应用电路及使用方法： dzsc/18/3894/18389413.png 电容C及电阻r是用来补偿相移的。通过软件补偿或不需要补偿相移的场合，电容C及电阻r可以不接。图中运算放大器为OP07系列，运算放大器的电源电压通常取±15V或±12V。图3中反馈电阻R要求温度系数优于25ppm，如果您的AD转换是低电压输入,互感器可以不接运放直接并电阻,但采样电压不得大于1V有效值， 注：r计算公式请于我们公司技术部,输出电压=输出I*R ,另外可调电阻进行微调,以达到输出电压的精度。如果需要补偿角差，则需要确定补偿电容C及电阻r的值。由于电容C微调时很不方便，所以需要微调电阻r，C为(CBB) 系列电容, 注：在使用运算放大器时一定注意运放的输入电流，如超过运放输入电流时会出现波形变形,从此失去线性度。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 罗小姐/岑（cen）先生
- 电话：010-51653160
- 传真：010-51653170
- 手机：
- QQ ：
供应电流互感器

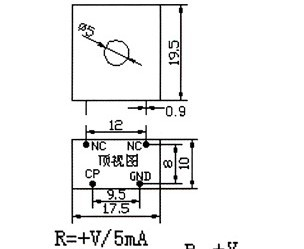

信息内容：只要提供你所需要的规格，公司也会帮你订样制作！ dzsc/18/3894/18389414.jpg 当输入电流在正常时,输出为0.7V，输入没有电流时，输出为+V，图中的R为限流电阻，+V=5V时R不得小于1kΩ。 电气特性参数表： 类型 参数 HCT202T（监控型） 单位 典型 输入电流 0-5任选 0-10任选 Aac 输出吸收电流 1 10 mA 输出电压 0.7-5 0.7-5 V dc 温度系数 50 100 ppm/℃ 工作温度 -20～+70 °C 储存温度 -40～+75 °C 重 量 约8.5 g 注意:如果OUT 端用于电平信号使用时,上拉电阻R=1mA 或0.5mA否则使OUT端电平过高 应用说明：本产品适合应用于电网的线路上的过载保护,机电设备的电流是否正常，当前是静态还是工作状态。应用说明：无须任何电源供电,可以远程传送继电设备工作状态,价格低廉,可以完全代替当前市场上的有源传感器,可以为您省去接线和提供电源的麻烦。 温度说明：此型号低温时门限变化较大，如使用温度较低，请定货时说明。
供应电流互感器HCT226A
信息内容：dzsc/18/3894/18389415.jpg ·额定输入：5A ·输出电流：2.5mA ·精 度：0.1% ·线 性 度： 0.1% ·相 移：≤8′ 电气特性参数表： 类型 参数 HCT226A(测量型) 单位 典型 输入电流 5 20 Aac 输出电流 2.5 10 mA 温度系数 50 50 ppm/°C 相——移 8' 12' 工作温度 -32～+75 °C 储存温度 -50～+80 °C 副边内阻 约130 Ω 重 量 约8 g 应用电路及使用方法：dzsc/18/3894/18389415.png电容C及电阻r是用来补偿相移的。通过软件补偿或不需要补偿相移的场合，电容C及电阻r可以不接。图中运算放大器为OP07系列，运算放大器的电源电压通常取±15V或±12V。图3中反馈电阻R要求温度系数优于25ppm，如果您的AD转换是低电压输入,互感器可以不接运放直接并电阻,但采样电压不得大于1V有效值， 注：r计算公式请于我们公司技术部输出电压=输出I*R ,另外可调电阻进行微调,以达到输出电压的精度。如果需要补偿角差，则需要确定补偿电容C及电阻r的...
