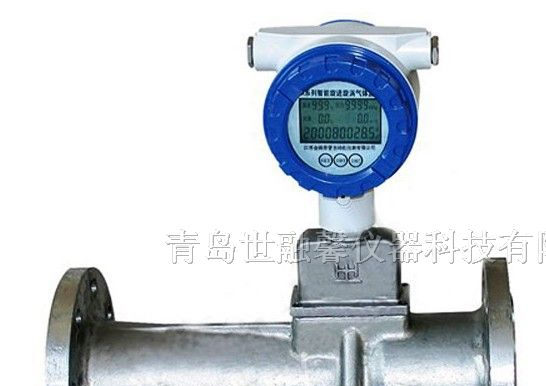

一体式蒸汽涡街流量计
| 价 格： | 1.00 | |
| 型号/规格： | LUGB | |
| 品牌/商标： | 世融馨 |
一体式涡街流量计，一体式涡街流量计，一体式涡街流量计，青岛世融馨仪器科技有限公司一、产品的种类和适用范围 1． LUGB系列满管型压电式涡街流量仪表 2． LUGB系列插入型压电式涡街流量仪表 3． LUGE系列满管型电容式涡街流量仪表 4． LUGE系列插入型电容式涡街流量仪表 5． LUGB/E系列电池供电型涡街流量仪表 6． 潜水型/分体型涡街流量仪表（协议订货） 7． 多功能曲线纪录积算仪，带 P/T补偿功能、中文液晶显示 8． 智能流量积算仪，数码管显示 LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制. 二、涡街流量计主要技术参数指标公称通径(mm) 15，25，40，50，65，80，100，125，150，200，250，300，(200～2000插入式) 公称压力(MPa) DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) 介质温度(℃) 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） 本体材料 1Cr18Ni9Ti，(其它材料协议供货) 允许振动加速度 压电式:0.2g 电容式:1.0～2.0g 度 ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS 范围度 1：6～1：30 供电电压 传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 输出信号 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA 压力损失系数 符合 JB/T9249标准 Cd≤2.4 防爆标志 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 防护等级 普通型IP65 潜水型 IP68 环境条件 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa 适用介质 气体、液体、蒸汽 传输距离 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω 三、涡街流量计流量范围表(二) 参比条件下涡街流量传感器工况流量范围表 液体 气体（蒸汽） 仪表口径 测量范围 小信号切除 测量范围 小信号切除 （mm） （m3/h) 频率值 （m3/h) 频率值 15 0.3-6 10 2.2-30 60 20 0.6-12 10 4-50 60 25 1.2-16 10 7-55 50 32 1.6-30 5 18-130 45 40 2-40 5 27-205 40 50 3-60 4 35-380 30 65 5-100 3 60-700 25 80 6.5-130 2 86-1100 20 100 15-220 2 133-1700 15 125 20-340 1 240-2800 13 150 30-450 1 347-4000 10 200 45-800 1 560-8000 5 250 65-1250 1 890-11000 5 300 95-2000 1 1360-18000 5 （300） 100-1500 2 1560-15600 45 （400） 180-3000 2 2750-27000 45 （500） 300-4500 2 4300-43000 45 （600） 450-6500 2 6100-61000 45 （800） 750-10000 2 11000-110000 45 （1000） 1200-1700 2 17000-170000 45 >（1000） 协议 协议 注：表中(300)～(1000)口径为插入式四、输出仪表配线设计 1．输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计 输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电， 一般通过两芯屏蔽电缆线(RWP3×0.5mm) 与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图（九） 2．带 RS-485 通讯接口功能的涡街流量仪表配线设计 带RS-485通讯功能的涡街流量仪表采用DC24V电源供电，与其它设备之间采用四线制传输方式。 3．防暴型涡街流量仪表配线设计 LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、 LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与 LB987S 齐纳安全栅相连可构成本质安全型防爆系统，产品防爆标志为 Ex ia Ⅱ CT2-T5。 本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅注意事项： （1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。 （2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
- 所属城市：山东 青岛
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈高鹏
- 电话：0532-80934020
- 传真：0532-55671124
- 手机：15966912023
- QQ ：
液化气气体涡轮流量计
信息内容：气体涡轮流量计价格，气体涡轮流量计价格，气体涡轮流量计价格，青岛世融馨仪器科技有限公司 1、气体涡轮流量计使用条件 环境温度： -30℃-+60℃ 介质温度： -40℃-+85℃ 相对湿度： 5％～95％ 大气压力： 70kPa～106kPa 公称通径 DN25-DN400，如有特殊要求，可提供更大口径的流量计。 公称压力 1-4Mpa，如有特殊要求，可提供更大压力的流量计。 重复性 优于 0.2％ 防爆等级 ExdllBT4、ExiallBT4 防护等级 IP65 2、气体涡轮流量计特点 • 适用介质：气体 • 不适用介质：液体、蒸汽 • 要求介质洁净，须安装过滤器，不可测湿气 • 可测流量低，约为涡街流量计的1/4，适合贸易结算 • 高精确度，一般可达±1.5%R、±1.0%R • 重复性好，短期重复性可达0.05% - 0.2% • 可实现一体化温度、压力实时补偿，直接测量标准状态流量 • 压力损失小 • 抗震动性能强 3、涡轮流量计选型说明仪表通径 代码 标准量程 代码 扩展量程 DN25 （1"） S 2.5-25 m3/h W 4-40 m3/h DN40 （1.5"） S 5-50 m3/h W 6-60 m3/h DN50 （2"） S1 6-65 m3/h W1 5-70 m3/h S2 10-100 m3/h W2 8-100 m3/h DN80 （3"） S1 13-250 m3/h W1 10-160 m3/h S2 20...
气体漩涡旋进气体漩涡流量计
信息内容：旋进气体漩涡流量计，旋进气体漩涡流量计，旋进气体漩涡流量计 LUSRX 系列旋进旋涡流量计，是我公司开发研制的具有国内水平的新型气体流量仪表。 LUSRX 系列旋进旋涡流量计有如下特点： l 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护； l 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强； l 智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正； l 采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰； l 采用国内的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号； l 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数； l 采用EEPROM技术，参数设置方便，可保存，并可保存最长达一年的历史数据； l 转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km； l 配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输 l 压力、温度信号为变送器...
