西安上太仪表STF蒸汽流量计采用特殊的高温结构传感器具有温漂小、抗过载能力强、计量准确、性能可靠，可测饱和蒸汽、过热蒸汽，西安上太仪表感谢您的关注，欢迎致电洽谈！

【流量计产品参数】
┌────────────────────────────────────────────────┐
│产品名称│蒸汽流量计，饱和蒸汽流量计
├────────────────────────────────────────────────┤
│适用介质│饱和蒸汽，过热蒸汽 ，导热油等高温介质的流量计量
├────────────────────────────────────────────────┤
│管径(DN)│DN10～DN6000mm至更大
├────────────────────────────────────────────────┤
│公称压力│0.6～4MPa （指连接法兰公称压力，非介质的工作压力）
├────────────────────────────────────────────────┤
│工况温度│-20～+450℃（需更高温度请与工厂联系）
├────────────────────────────────────────────────┤
│测量精度│±0.2～±1.5%FS
├────────────────────────────────────────────────┤
│量程范围│1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
├────────────────────────────────────────────────┤
│壳体材质│碳钢；不锈钢；
├────────────────────────────────────────────────┤
│供电方式│内置3.6VDC锂电池（可用两年）；外供24VDC；
├────────────────────────────────────────────────┤
│输出信号│4～20mA二线制；脉冲0～1000HZ；RS485
├────────────────────────────────────────────────┤
│防护等级│IP65/IP67
├────────────────────────────────────────────────┤
│防爆标志│本安型ExiallCT4；隔爆型ExdllCT4
├────────────────────────────────────────────────┤
│表头显示│累积流量；瞬时流量；满量程百分比；故障自检
├────────────────────────────────────────────────┤

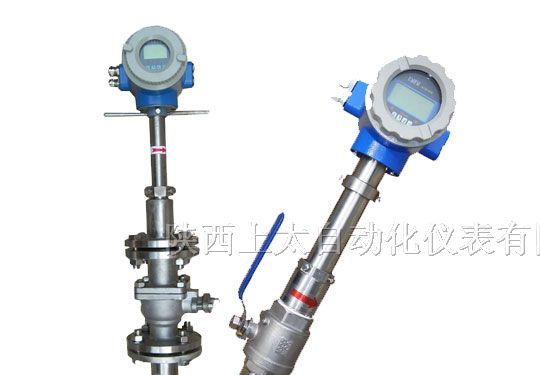

│连接方式│管道法兰式(DN15-300mm)；插入式（DN100- DN6000mm至更大）。
├────────────────────────────────────────────────┤
│安装要求│前后直管段要求：前10D后5D（D为公称通经）；可垂直、水平安装。
├────────────────────────────────────────────────┤
│特殊连接│螺纹式；对夹式；在线拆装式；（需特殊连接定货时请说明）
└────────────────────────────────────────────────┘

【蒸汽流量计安装注意事项】
不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，直管段要求前10D,后5D，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计

【蒸汽流量计产品原理】
STF系列智能电子靶流量计是在传统力传感器的基础上，随着新型传感器、电子技术的发展研制开发成的第三代电容力感应式流量计，具有很高的灵敏度、准确度，量程范围宽。

当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力（kg）
      Cd——物体阻力系数
      A ——阻流件对测量管轴向投影面积(mm2)
      ρ ——工况下介质密度（kg/m3）
      v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：
V=KF，由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。
