供应Y2系列圆形密封电连接器
| 价 格： | 面议 | |
| 型号/规格： | Y2系列 | |
| 品牌/商标： | 国产 |
| 品牌 | 国产 | 型号 | Y2系列 |
| 应用范围 | 各类电器 设备、仪器、仪表之间的线路连接。 | 种类 | 插头/插座 |
| 接口类型 | DIN(大/中/小) | 支持卡数 | 多合一 |
| 读卡类型 | MS | 形状 | 圆形 |
| 制作工艺 | 数控车 | 特性 | 防潮 |
| 工作频率 | 低频 | 接触件材质 | 铜合金 |
| 绝缘体材质 | 硅橡胶 | 芯数 | 02,03,04,07,10,14,19,24,32,36,37,50,65 |
| 针数 | 02,03,04,07,10,14,19,24,32,36,37,50,65 | 线长 | 可供选择（mm） |
|
Y2系列圆形电连接器
特点简介 |
dzsc/18/3652/18365204.jpg |
技术特征
环境性能
工作温度：-55℃~-125℃
相对湿度：40℃时达95%
工作高度：海拔20000m
振动：频率10Hz~2000Hz 加速度147m/s²
冲击：加速度490 m /s²
恒加速度：490 m /s²
气密性：耐气压0.2Mpa(仅密封性插座)
电气性能
接触电阻及额定电流
| 接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
| Φ0.8 | ≤8 | 3 |
| Φ1.0 | ≤5 | 5 |
| Φ1.5 | ≤3 | 10 |
| Φ2.5 | ≤1 | 25 |
额定电压、耐电压及绝缘电阻
| 工作环境 | 额定电压（V） | 耐电压（V） | 绝缘电阻（mΩ） |
| 常温常压 | 500 | 1500 | ≥3000 |
| 湿 热 | 500 | 750 | ≥100 |
| 高 温 | 500 | ---- | ≥500 |
| 低气压条件4.39kpa | 250 | 350 | ---- |
注：接触件数为32、37、65、81、120时，耐电压则为1000V
机械性能
壳体：铝合金铸造件
镀层：喷漆
绝缘体：耐热热塑性
接触件：铜合金材料
镀 层 ： 金
机械寿命：500次
标记、代号及意义
dzsc/18/3652/18365204.jpg
Y2接触件排列图
dzsc/18/3652/18365204.jpg
dzsc/18/3652/18365204.jpg
dzsc/18/3652/18365204.jpg
外形安装及尺寸
dzsc/18/3652/18365204.jpg
| 型号 | 安装尺寸 | 外形尺寸 | |||||||
| A | D1 | M左 | B | D2 | D3 | L | L1 | L2 | |
| Y2-7TK | 22~24 | Φ12 | M21*0.75 | 31 | Φ31 | Φ22.7 | 79 | 51 | 45 |
| Y2-7ZJLM | |||||||||
| Y2-7ZJBM | |||||||||
| Y2-10TK | 22~24 | Φ12 | M21*0.75 | 31 | Φ31 | Φ22.7 | 79 | 51 | 45 |
| Y2-10ZJLM | |||||||||
| Y2-10ZJBM | |||||||||
| Y2-14TK | 22~24 | Φ12 | M21*0.75 | 31 | Φ31 | Φ22.7 | 79 | 51 | 45 |
| Y2-14ZJLM | |||||||||
| Y2-14ZJBM | |||||||||
| Y2-19TK | 28 | Φ18 | M28*1 | 38 | Φ38 | Φ28.7 | 88 | 56 | 49 |
| Y2-19ZJLM | |||||||||
| Y2-19ZJBM | |||||||||
| Y2-24TK | 28 | Φ18 | M28*1 | 38 | Φ38 | Φ28.7 | 88 | 56 | 49 |
| Y2-24ZJLM | |||||||||
| Y2-24ZJBM | |||||||||
| Y2-32TK | 28 | Φ18 | M28*1 | 38 | Φ38 | Φ28.7 | 88 | 56 | 49 |
| Y2-32ZJLM | |||||||||
| Y2-32ZJBM | |||||||||
| Y2-37TK | 28 | Φ18 | M28*1 | 38 | Φ38 | Φ28.7 | 88 | 56 | 49 |
| Y2-37ZJLM | |||||||||
| Y2-37ZJBM | |||||||||
| Y2-36TK | 36 | Φ26 | M36*1 | 46 | Φ46 | Φ36.7 | 108 | 67 | 60 |
| Y2-36ZJLM | |||||||||
| Y2-36ZJBM | |||||||||
| Y2-50TK | 36 | Φ26 | M36*1 | 46 | Φ46 | Φ36.7 | 108 | 67 | 60 |
| Y2-50ZJLM | |||||||||
| Y2-50ZJBM | |||||||||
| Y2-65TK | 36 | Φ26 | M36*1 | 46 | Φ46 | Φ36.7 | 108 | 67 | 60 |
| Y2-65ZJLM | |||||||||
| Y2-65ZJBM | |||||||||
注：Y2-3芯、4芯、5芯安装尺寸等同Y2-7芯安装尺寸。
Y2-大10芯安装尺寸等同Y2-19芯安装尺寸。
- 所属城市：江苏 泰州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 芦夕美
- 电话：0523-13951156127
- 传真：-
- 手机：
- QQ ：

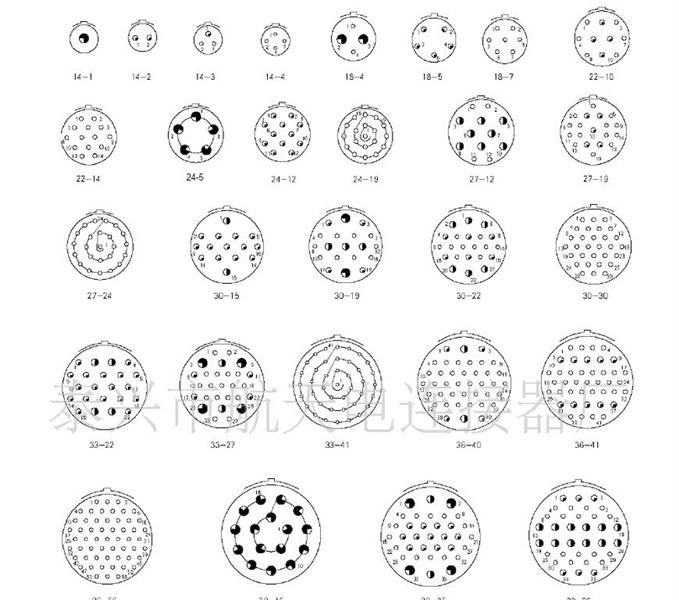

供应XCA系列圆形电连接器 后松后卸压接式
