供应温控开关,TP1热保护器,TP1温控器

价 格: 1.00
型号/规格:TP1
品牌/商标:HENGHAO

名称:TM1/TP1系列温度开关

应用范围:
适用于小功率电动机、线圈、水泵、荧光灯镇流器、洗衣机电机、空调电机、变压器、照明灯具、汽车电机、日用家电等。

产品优势
                     菱形结构,体积小,便于安装.
                     抗压能力强,使用寿命长
                     温度电流敏感,反应速度快。
                     多样式组装结构:按要求可提供单个、双联、三联、四联和六联产品
主要技术参数
                     额定电压:50/60HZ250VAC
                     额定电流:2.5(1.6)A/10(6.3)A COSφ=1.0(0.6)
                     额定断开温度范围:+60~+160,以5为一档
复位温度范围低于额定断开温度30±15K

技术参数:

型号

TP1

额定电压:50/60HZ

220-250V

额定电流

COSφ=1.0

2.5A

10.0A

COSφ=0.6

1.6A

6.3A

交流负荷

500V 50/60HZ

3.5A

8.0A

380V 50/60HZ

4.0A

10.5A

250V 50/60HZ

6.3A

16A

110V 50/60HZ

10.0A

36.0A

直流负荷

60V

1.0A

4.0A

42V

1.2A

4.8A

6V 12V 24V

1.5A

6.0A

触点配置

常闭 常开

额定断开温度范围

+60~+160,以5为一档

可供选择的断开温度容差

±5K ±8K ±10K

复位温度

额定断开温度-+5~+70

复位温度容差

±15K

接触电阻

≤50mΩ

耐漏电起痕

PT1 175

防触电等级

防护等级

IP00

切断动作的复位特性

3C动作

极限短路性能

250V~200A,熔断器电流15A

开关装置的容许温度

+180

引线耐用标准

按用户要求提供A E B F H级的引线

引线截面积

0.2 0.3 0.5mm2或按用户的要求

0.5 0.75mm2或按用户的要求

绝缘护套

按用户要求提供不同耐温等级的热缩套管或PBT塑料壳

电气强度

AC 1500V 50/60HZ 1MIN

标记

例:正面 TP1(认证标记)
底面 HX TP1
2.5(1.6) A220~250V

例:正面 TP1(认证标记)
底面 HX TP1
10(6.3) A220~250V

东莞市恒浩电器有限公司
公司信息未核实
  • 所属城市:广东 东莞
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 周磊
  • 电话:0769-82657123
  • 传真:0769-82657011
  • 手机:13686167127
  • QQ :QQ:1285356068
公司相关产品

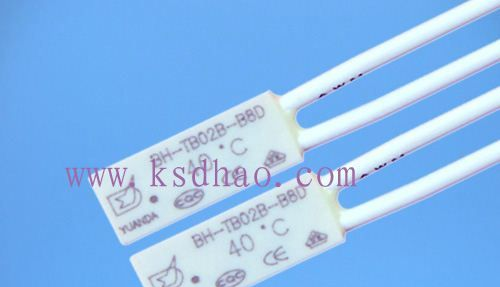

供应BH-TB02B-B8D,热保护器
