供应温湿度变送器
| 价 格： | 1.00 | |
| 型号/规格： | JCJ175 | |
| 品牌/商标： | 九纯健 |
|
产品简介： | ||
|
|
JCJ175温湿度变送器是一款功能丰富、性能稳定、经济实用的温湿度测量产品。 JCJ175温湿度变送器系列从外形结构上分为四种类型： JCJ175A壁挂式温湿度变送器 JCJ175C风管式螺纹固定温湿度变送器 JCJ175D风管式直杆式温湿度变送器 JCJ175E风管式活动法兰固定温湿度变送器 JCJ175系列温湿度变送器采用进口数字温湿度敏感元件，其具有性能稳定、一致性好、数字信号输出抗干扰能力强等特点。 温湿度变送器具有模拟电压或电流输出或数字通讯输出或继电器独立控制输出及内置蜂鸣器报警、LCD液晶背光显示等诸多功能，通过本产品就可以实现温湿度的测量与控制、通讯。 | |
| ||||||||
|
主要技术指标： | ||||||||||||||||||||||||||||||||||||||||
|
|
| |||||||||||||||||||||||||||||||||||||||
|

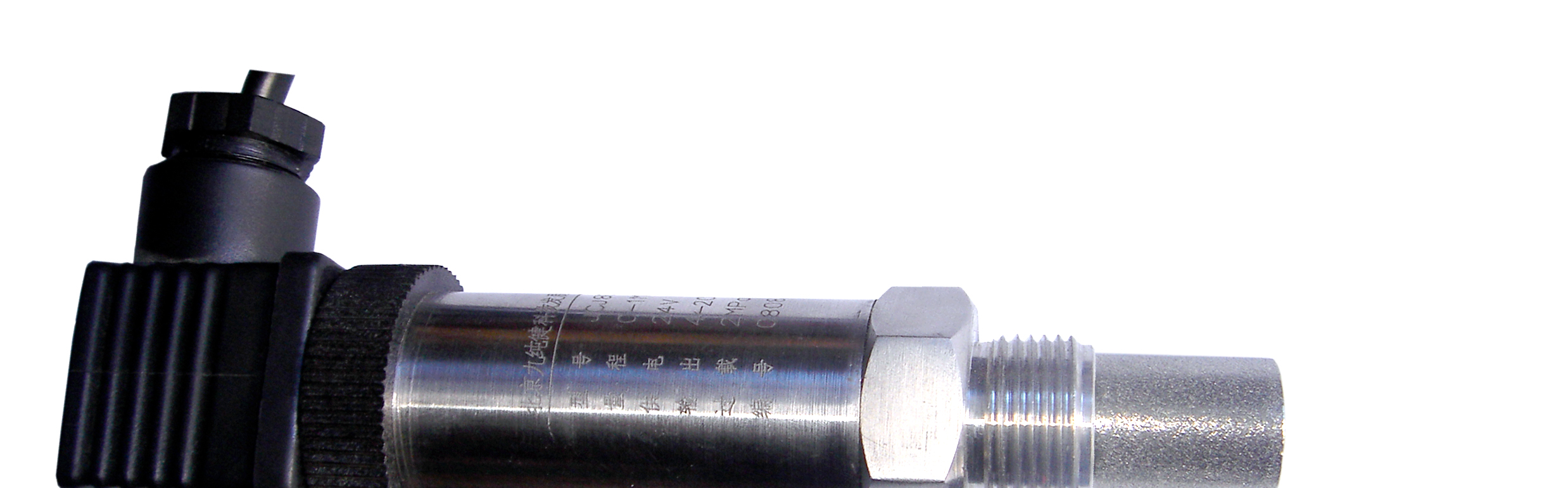

产品外形图： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
dzsc/18/3607/18360773.jpg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

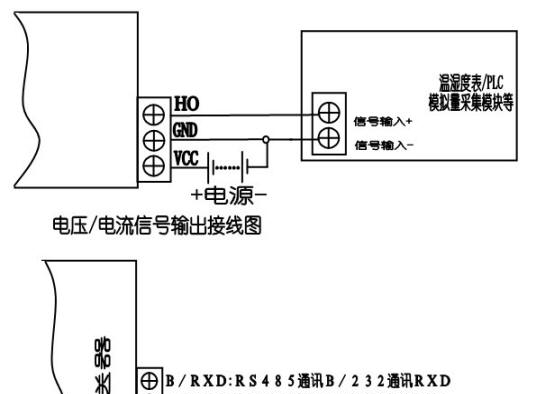

电源及信号输出线说明： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
黄线：温度信号输出“+” 蓝线：湿度信号输出“+” 白线：A/TXD:数据发送端（232通讯时连接电脑的串口2针,485通讯时接通讯信号A） 绿线：B/RXD:数据接收端（232通讯时连接电脑的串口3针,485通讯时接通讯信号B ）红线：VCC工作电源+ 黑线：GND工作电源- （232通讯时连接电脑的串口5针，模拟量信号输出时为信号公共“-”端） 报警控制输出接线说明： 红线 黄线：加热控制输出 黑线 绿线：制冷控制输出 蓝线 白线：加湿控制输出 棕线 灰线：除湿控制输出 注意：请确认接线无误后再上电测量，传感器信号输出严禁与电源接错而烧坏集成芯片！！！ 产品操作说明 1、参数说明： SET —参数设定键，在设定状态时，用于存贮参数的新设定值并选择下一个设定参数。 ▲ —设定值增加键，在设定状态时，用于增加数值。 ▼ —设定值增加键，在设定状态时，用于减少数值。 2、 开机自检 ⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。 ⑵仔细检查仪表的接线，正确无误后方可打开电源。 ⑶接通电源后传感器先显示产品品牌型号，然后显示自检结果，右侧显示PASS字样表示仪表自检通过,仪表采用人机对话形式来输入参数,用各种提示符来提示应输入的数据。仪表在工作状态下,左侧显示湿度测量值，右侧显示温度测量值。 3、 参数设定： ⑴仪表设定状态下,左侧显示参数提示符,右侧显示设定值。 ⑵如果设定过程中20秒钟不改变参数,仪表自动返回运行。 ⑶按下SET键，左侧显示Cd,下排显示1230，用▲或▼键将设定值修改为1234、1236、1238分别对应相关菜单组, 再按SET键, 才进入参数设置状态，输入其他值无效,以防止非技术人员误操作。 参数明细速查表：（请见右侧表格 ）① 参数为可选分别为300,600,1200,2400,4800，9600,14400（显示为1440）,19200（显示为1920） ② 保持寄存器，可读写，Modbus协议中功能码03读06写 ③ 输入寄存器，只读,Modbus协议中功能码04读
传感器通讯说明 本品可通过标准DB-9接口与计算机串口相连，当传输距离为 JCJ175通过标准的RS232或RS485通讯口，可直接接计算机通讯，同时兼容两种通讯协议： 通讯协议一（九纯健科技JCJ100N通讯协议）： 通讯协议如下： 通讯格式为：1个起始位，8个数据位，无奇偶校验，1个停止位。 从传感器读数据指令格式：
地址：一个字节。如：00H表示地址设为00的传感器 读取数据指令：一个字节。00H表示PC要向MCU读取内容。 异或校验：一个字节。前两个字节相异或后的数值。 传感器返回数据格式：
本机地址：传感器返回的本机地址，一个字节。 温度采样值高八位：一个字节，00-03的实际十六进制数值。 湿度采样值低八位：一个字节，00-FF的实际十六进制数值。 湿度采样值高八位：一个字节，00-03的实际十六进制数值。 前五个字节异或校验值：前五个字节异或后的十六进制值。 PC机从下位机读采样值过程： 每次PC机要读数据时要发送一读取数据指令到传感器，如果，传感器正确接收则返回数据给PC机。若传感器接收不正确，则不应答。PC应重发读取数据指令至传感器 .注意：所有数据均为十六进制数，任何时候，如果，PC发出读取数据指令后没有收到传感器的应答都要重发读取数据指令到传感器 .上位机量程转换方法：(注：说明中起始温度为A为TBL参数，满程温度B为TBH参数) 设：A起始温度值， B满程温度值，D为上位机的采样值（转化为十进制后的数值）则，当前温度值=D×（B-A）/1024+B 如：温度范围为-40－80度，则实际温度值＝采样值×（80-（-40））／1024+（-40）=采样值×120/1024—40 湿度实际值=采样值×100/1024即可。 通讯协议二（标准MODBUS-RTU通讯协议）： 采用标准MODBUS通讯协议，在使用组态软件时，须选用的设备为MODICON(莫迪康)的PLC，MODBUS-RTU地址型。数据为整型16位。支持MODBUS协议03H、04H、06H指令（03H、06H读写参数，04H读测量值) ，例1：读取温度测量值（测量值=1000 ）发送数据为:01 04 00 00 00 01 31 CA 其中，01时本机地址，04是通讯指令，00 00是寄存器起始地址，00 01表示读一个数，31 CA 是校验码。 返回数据为:01 04 02 03 E8 B9 8E(其中03 E8对应测量值 )其中，01是本机地址，04是通讯指令，02为返回数据即测量值字节数，B9 83是检验码。 例2：读参数本机地址值（本机地址=1） 发送数据为:01 03 00 00 00 01 84 其中，01时本机地址，03是通讯指令，00 00是寄存器起始地址，00 01表示读一个数，84 返回数据为:01 03 02 00 01 79 84 其中，01是本机地址，03是通讯指令，02为返回数据即本机地址值字节数，79 84是检验码。 例3：写参数本机地址值（本机地址=1，写入值为2） 发送数据为: 01 06 00 00 00 02 08 0B 其中，01时本机地址，06是通讯指令，00 00是寄存器地址，00 02表示参数值，08 0B 是校验码。 返回数据与发送数据一致。 注：对于工业组态软件个参数所对应寄存器地址请参考操作说明中参数明细速查表。 RS485通讯说明： JCJ系列RS-485通讯线采用屏蔽双绞线，其一端通过RS-232/485转换模块接到计算机的串行通信口，另一端接到RS-485模块通讯端子，其连接方式如图所示： 双芯屏蔽线的屏蔽层单端与设备保护地连接。当一台计算机挂多台仪表时，网络拓扑结构为总线型，每台设备 必须直接并接在干线上。以减少信号反射干扰。通讯距离长时可选择中继模块。 传感器采用继电器输出方式，带有四个继电器，分别对应加热，制冷，加湿，除湿。报警设定参数THA(制冷设定值),TyH（制冷控制回差值）,TLA（加热设定值）,TyL（加热控制回差值），HHA(除湿控制设定值),HyH（除湿控制回差值）,HLA（加湿设定值）,HyL（加湿控制回差值），用于设定温度和湿度上下限控制与回差值。 所有控制状态液晶显示板上有形象图标及汉字说明指示。 控制回差控制说明： 例：THA= 注：对于蜂鸣器报警功能是指，不管哪一路达到报警条件，内置蜂鸣器都会发出报警声音。 注意：对于较大的负载应接交流接触器，以防损坏控制电路。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
模拟信号变送输出说明： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
传感器带两路变送输出，分别对应温度通道与湿度通道，变送输出范围为（4-20mA）或（0-5）v或（0-10）v。 变送功能设定参数TbL,TBH，用于设定变送输出范围上限及下限值，测量值与变送输出之间呈线性比例关系。 例：TbL=0.0，TbH=80.0，测量值为40.0，则对应通道变送输出值为12mA。 注：湿度变送量程固定为0.0-100.0。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
产品选型： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注：对于风道式螺纹安装方式产品，所列插深长度为含螺纹长度。 例如：选型JCJ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
