供应HS-800扩散硅压力传感器
| 价 格： | 面议 |
品牌:HS-800扩散硅压力传感器 型号:HS-800 测量范围:0-260MPA 精度:0.2% 输出信号:4-20MA 0-5V 种类:压力
HS800压力变送器使用说明书
一、概述：
HY800系列压力变送器采用国外高性能的硅压阻式压力充油芯体，通过专用集成电路将传感器毫伏信号转换成标准电压、电流或频率信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。HY800系列产品体积小、重量轻、全不锈钢密封，可在腐蚀性环境中工作。该产品安装方便简洁，具有极高的抗振和抗冲击性能，广泛应用于过程控制、航空、航天、汽车、医疗设备、HVAC等领域。
HY800压力变送器，符合GB/T17614.1-1998 《工业过程控制系统用变送器》和GB3836.4-2000《爆炸性气体环境用防爆电气设备第4部分：本质安全型“i”》规定，防爆标志Ex iaⅡCT5，HY800分为标准型和工业型两种。
注：⑴包括迟滞、重复性和非线性。
⑵在补偿温度范围之外性能有所下降。
二、基本外型尺寸：
※ 其标准压力接口为：M20×1.5，G1/4或其它（参见选型表）。
※ 可根据用户定货要求，特制接口螺纹。
※ 电气接口：三针端子（工业型），赫斯曼插头（标准型）。
※ 由于在某些情况下采用的传感器不同，所以有时压力接口的规格也不尽相同。
标准型变送器外型尺寸见图1
三、电气连接方法：
HY系列压力变送器的导线连接方式如下：
1、接电缆穿过压线螺母与赫斯曼插头连接，接线端子1接电源正端，接线端子2接电源负端。若为三线制电压输出变送器则为：接线端子1接电源正端，接线端子2接电源负端，接线端子3接电压输出端。
2、分体式液位变送器及工业数显压力变送器接线方法同于工业型压力变送器。
3、拧紧压线螺母以固定电缆线。
4、安全区与爆炸环境之间通过安全限能器连接，连接方式请参考安全限能器使用说书。
5、安全栅与变送器之间的连接电缆的分布电容和分布电感不超过0.04uF和2 mH。
四、调试方法：
给压力变送器分别加入：0%、25%、50%、75%、100%的量程压力，输出标准电流则应相应显示为：4、8、12、16、20mA。如果超过允许误差，则相应调整变送器电路板上的零点电位器和满度电位器。工业型拧开保护罩，可以看见调节电位器。标准型拧松插头上的螺钉，旋开插头螺帽，取出接线端子，可以调节电位器。
调节步骤：
在变送器没有加压力的情况下，调节零点电位器，使之输出4mA。
变送器加压到满量程，调节满度电位器，使之输出20mA。
调节完毕，工业型拧紧保护罩。标准型安上接线端子，旋紧插头螺帽，拧紧插头上的螺钉。
注意：零点与满度之间有着相互依托的关系，所以需要反复调试零点与满度电位器才能达到您想要的数值；调试过程中要轻缓旋拧电位器。
除电位器之外，尽量避免触碰电路板上的其它元件，以免造成内部短路等不必要的人为损坏。
五、注意事项：
1、 注意线路连接可靠，连线方式正确。
2、 如需调试，则要严格按照调试说明方法进行调试；不可带电进行插头螺环的拆卸，需断电后进行。
3、 不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
4、 变送器的运输、安装、使用过程中不可随意摔放，避免损坏。
5、 变送器过载压力不可超过500%。
6、 产品保修期一年，校验期一年，非用户使用不当造成损坏的保修保换。
7、 变送器在运输过程中，应装在专用的包装盒内，采取适当防护措施，避免雨、雪淋袭、强烈振动、冲击。
8、 变送器应存放在通风良好、无酸、无碱、无腐蚀性气体的库房，环境温度-20 ~ 70℃，相对湿度小于95%RH。
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹猛
- 电话：010-62564073
- 传真：010-62564073
- 手机：
- QQ ：
导轨式安装PT100热电阻温度变送器

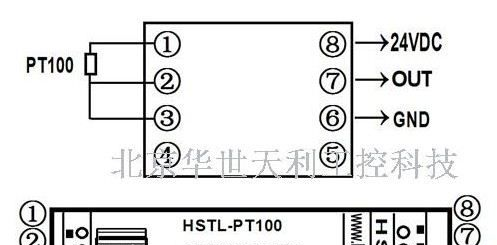

信息内容：热电阻温度变送器型号：HSTL-PT100详细描述:接收现场的热电阻信号，经过线性化处理，变换与温度成线性的标准信号，输出给DCS或其他二次仪表。 主要技术指标 供电电源：24VDC±10%；线 性：输出与被测温度呈线性关系输入信号：4~20mA（二线制变送器的输出）输入阻抗：电流输出≤100Ω、电压输出≥500KΩ输出负载：电流输出≤750Ω、电压输出≥500KΩ输入压降：VG≤1.6V 负载电阻（Ω）×0.02（A）精 度：±0.1%F.S±0.2%F.S温度飘移：±150 PPM/℃绝缘电阻：100MΩ/500VDC绝缘强度：1000VAC/1min功 耗：≤3.0Wdzsc/18/9174/18917488.jpg
