供应SWH-G01、G02、G03 SWH-G01、G02、G03电磁换向阀
| 价 格： | 面议 | |
| 品牌/商标： | 昌林 |
| 详细说明： SWH-G01、G02、G03电磁换向阀
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 公称通径02 | mm | 6 | |
| 工作压力 | kgf/cm² | 315(对於油口A,B&P) | |
| 160(对於油口T) | |||
| 流量 | l/min | 63 | |
| 电源电压 | V | DC12：12VDC，DC24：24VDC | |
| 消耗功率 | W | 28.8 | |
| 工作电流 | A | 2.6(12VDC)，1.3(24VDC) | |
| 允许电压变动范围 | -10% ~ +10%（额定电压） | ||
| 绝缘类型 | H种 | ||
| 保护等级 | IP 67相当 | ||
| 工作油及工作温度 | 种类 | 矿物基耐磨液压油 | |
| 温度范围 | °C | -25 ~ +90 | |
| 黏度范围 | cSt | 10 ~ 1000 | |
| 周围温度 | °C | 50 | |
| 耐震性能 | JIS D 1601 3种 D种 7 | ||
| 耐水性能 | JIS D 0203 S2 | ||
| 切换频率 | CPM | 250 | |
| 切换时间 | ms | 开启50ms以内，关闭100ms以内 | |
| 质量 | kg | 1.5(单线圈) 2.0(双线圈) | |
| 安装螺钉 | M5Χ45L，4支 承受扭力70 ~ 80kgf · cm | ||
| 清洁度 | NAS 12级以内 | ||
| 表面处理 | 表面皮膜处理，皮膜厚度5 ~ 15μm | ||
说明
概述
| 31系列电磁阀为北部精机之丰富技术与经验的运用，采用与日本相同的技术标准所开发出来的出线型电磁阀。 在高压、大流量使用条件下，充分考虑了耐水性、耐振性。并且二极体为标准配备可保护机器。 |
滑柱型式表
|
|
¤ 油路互通状况：
◇ 电磁线圈a动作时，P-->A B-->T。
◇ 电磁线圈b动作时，P-->B A-->T。
◇ 但在C5，C6，C60滑柱型式时其油路互通状况恰好相反。
压力降特性
| 滑柱型式 | C2 | C3 | C4 | C40 | C5 | C6 | C60 | C7 | C8 | C9 | D2 | D3 | B2 | B3 | B20 | B2S | B3S | B20S | |
| 压力降曲线代号 | P-->A | 5 | 6 | 5 | 5 | 2 | 1 | 1 | 6 | 5 | 6 | 5 | 5 | 4 | 3 | 2 | 4 | 5 | 5 |
| B-->T | 5 | 6 | 6 | 5 | 2 | 1 | 1 | 5 | 5 | 5 | 5 | 3 | 5 | 3 | -- | 5 | 5 | -- | |
| P-->B | 5 | 6 | 5 | 5 | 2 | 1 | 1 | 6 | 5 | 5 | 5 | 5 | 4 | 5 | 5 | 4 | 3 | 2 | |
| A-->T | 5 | 6 | 6 | 5 | 2 | 1 | 1 | 5 | 6 | 5 | 5 | 3 | 5 | 5 | -- | 5 | 3 | -- | |
| P-->T | -- | 4 | -- | -- | 4 | 4 | 3 | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | |
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱鹏枢
- 电话：0510-82306839/82306988/82325988/82320988/82306871
- 传真：0510-82328771/82306988/82328772
- 手机：
- QQ ：
供应Z-500A系列管道流量计
信息内容：详细说明： Z-500A系列管道流量计 技术参数 型号 测量范围 测量范围 插接管连接 外螺纹连接 内螺纹连接 精度% 工作压力 GPM LPM Z-5008 0.1～10.2～20.5～5 0.5～41～71.8～18 Ф20 1/2"NPT / ±5 0.6MPa Z-5008C 0.1～10.2～20.5～5 0.5～41～71.8～18 Ф20 1/2"NPT 1/2"NPT Z-5015 0.25～2.50.5～50.8～8 1～101.8～183～30 Ф20 ZG 3/4" 1/2"NPT Z-5025 0.8～81～10 3～304～40 Ф32 3/4"NPT 3/4"NPT Z-5032 1.2 ～122~202.5～25 5～508~80 10～100 Ф40 1"NPT 1/2"NPT Z-5050 2.5～255～457～70 10～10020～18025～250 Ф63 2"NPT 2"NPT Z-5065 20~10035~17550~250 80~400130~650200~1000 Ф75 2 1/2 "NPT 2 1/2 "NPT 注：A型为上下联接安装 AW为面板式安装 Z-500A系列管道流量计 Z-500 塑管流量计是我厂应市需求研制开发的新产品，主要部件：锥管材料为聚碳酸酯(...

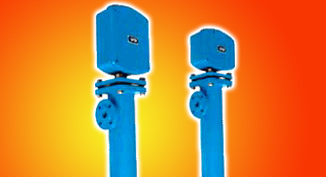

供应UQK-31型 UQK-32型UQK-30型浮球水位控制器
