技术参数：

•  隔离电压:1000V直流或3500V脉冲
•  具有瞬变电压抑制功能,能承受功率高达400W的瞬态过压，能防雷电和抗静电
•  RS232端口波特率：19.2Kbps和38.4Kbps由开关切换
•  MPI端口波特率：187.5Kbps
•  带有电源指示灯和数据收、发指示灯
•  工作温度:-20～75℃
•  外形尺寸：103×50×26，连接RS232电缆后的总长度：5.5米

STEP7软件的设置：

1、 进入STEP7编程软件主界面（SIMATIC Manager），点击“Options”菜单下的“Set PG/PC Interface…”选项进入PG/PC设置界面。
2、 双击“PC Adapter（MPI）”进入RS232和MPI接口参数设置。本适配器不支持“PC Adapter（PROFIBUS）”选项。
3、 单击“Local Connection”选项设置RS232接口参数，正确选择连接电脑的COM口（RS232），选择RS232通信的波特率19200bps或38400bps，这个数值必须和PC/MPI适配器上开关设置的数值相同。
4、 单击“MPI”选项设置适配器MPI接口参数，由于适配器的MPI口的波特率固定为187.5Kbps，所以这里只能设置成187.5Kbps。
完成以上设置后即可与PLC联机通信了，这里需要提醒用户注意的是在使用有关CPU操作的功能时，不要更改（在网络设置“Network Settings”选项下）CPU上MPI口波特率的出厂默认值187.5Kbps，因为本适配器的MPI口的波特率固定为187.5Kbps，如果CPU上MPI口的波特率被设置成了其它数值，则适配器也就无法与PLC进行通信了！

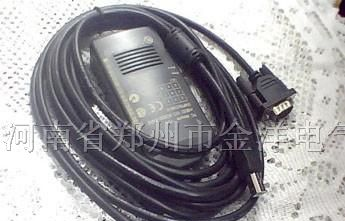

USB-PPI	USB接口的西门子PLC S7-200编程电缆,带指示灯,对应西门子产品:6ES7 901-3DB30-0XA0 ,通信距离达2公里,电缆长度为3米	70元/20PCS
USB-PPI+	隔离型USB 接口的 S7-200PLC 编程电缆,带指示灯,对应西门子产品:6ES7 901-3DB30-0XA0,通信距离达2公里,电缆长度3米	100元/20PCS
USB-MPI+	隔离型USB接口的西门子 S7-300编程适配器,带通信指示灯，对应型号6ES7 972-0CB20-0XA0 通信距离可达1公里（187.5Kbps 时）长度5米
USB-MPI	USB接口的西门子 S7-300编程适配器,带通信指示灯，对应型号6ES7 972-0CB20-0XA0 通信距离可达1公里（187.5Kbps 时）长度5米
PC-MPI+	对应西门子产品号:6ES7 972-0CA21-0XA0，西门子S7-300PLC编程通信适配器，光电隔离型，含RS232电缆（5米）
PC-MPI	对应西门子产品号:6ES7 972-0CA21-0XA0，西门子S7-300PLC编程通信适配器，含RS232电缆（5米）
PC-PPI	RS232 接口的西门子 S7-200PLC 编程电缆,RS232/PPI 接口，对应西门子产品号： 6ES7 901-3CB30-0XA0电缆长度为3米	25元/10PCS
PC-TTY	西门子S5系列PLC编程口（DB15）通讯接口电缆，对应西门子的型号：6ES5734-1BD20，电缆长度3米	60元/10PCS
PC-TTY	西门子S5系列PLC编程口（DB15）通讯接口电缆，对应西门子的型号：6ES5734-1BD20，电缆长度5米	100元/10PCS
6ES7901-1BF00-0XA0	PC/MPI模块用RS232电缆/TP27触摸屏电缆,5米,对应西门子产品号:6ES7901-1BF00-0XA0	25元
6ES7901-0BF00-0AA0	S7-200/300PLC到西门子触摸屏连接电缆,5米,对应西门子产品号:6ES7 901-0BF00-0AA0	25元
6XV1 440-2KH32	西门子OP触摸屏编程电缆，3米，对应西门子产品号：6XV1 440-2KH32	30元
6ES7972-0BA41-0XA0	PROFIBUS 总线连接器 不带编程口  35度电缆引出线	55元/50PCS
6ES7972-0BB41-0XA0	PROFIBUS 总线连接器 带编程口    35度电缆引出线	55元/50PCS
6ES7972-0BA12-0XA0	PROFIBUS 总线连接器 不带编程口  垂直电缆引出线	55元/50PCS
6ES7972-0BB12-0XA0	PROFIBUS 总线连接器 带编程口    垂直电缆引出线	60元/50PCS
6XV1-830-0EH10	SIEMENS L2电缆 2芯屏蔽（总线电缆或PROFIBUS电缆）	4元/米
6ES7390-1AE80-0AA0	S7-300 PLC 用导轨 长度483MM	60元/20PCS
6ES7390-1AF30-0AA0	S7-300 PLC 用导轨 长度530MM	70元/20PCS
6ES7 390-1AJ30-0AA0	S7-300 PLC 用导轨 长度830MM	110元/20PCS
6ES7195-1GF30-0XA0	S7-300 PLC 用导轨 长度530MM(热插拔导轨)	180元/20PCS
6ES7 390-1AM00	40针前连接器    螺紧型,特有的定位槽可以防误插	120元/20PCS
6ES7392-1AJ00	20针前连接器    螺紧型,特有的定位槽可以防误插	70元/20PCS
6GK1561-1AA00	CP5611卡	1800元
