基板对FPC用窄间距连接器F4S (0.4mm间距)松下连接器代理,松下连接器网站,松下连接器代理商,深圳松下连接器代理,松下连接器规格书 连接器 nais
0.4mm间距、1mm组合高度、3.6mm宽度，可节省空间。并且采用耐环境性强的“坚固连接”构造。新
坚固连接

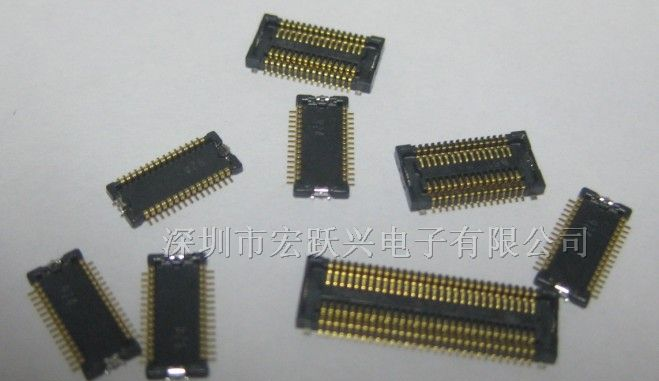

插座插头
■特点
1. 节省空间(短方向3.6mm) 与已发售的F4(40 芯)相比，插座可节省27% 的空间，插头可节省38% 的空间。为机器的轻薄、短小化做出贡献。(以40芯为例)
插座
2)采用V形凹槽＋双触点构造，耐异物性强。
●V形凹槽构造的定义将接触部作为边缘接触，通过增加每单位面
积的接触力，与以往产品相比，提高了去除助焊剂和异物的效果。
【触点的接触部截面】
《无凹槽产品》《V形凹槽产品》插座侧触点截面
插头侧触点截面
已获得专利(日本、韩国、台湾)

3)标准采用Ni屏障构造，可防止焊锡爬锡。
●Ni屏障构造的定义
在镀金触点的中间部分设置镍的露出部分，是超低高度的触点，同时还可防止焊锡爬锡。
【触点】插头侧端子
Ni屏障部
CuNi Au

3. 带简易锁扣机构，有接触实感，插拔触感良好。
简易锁扣
4. 鸥翼形端子构造。由于采用鸥翼形端子形状，因此便于对安装状态进行自动检查。

5. 备有检查用连接器备有适用于模块单元检查、机器组装工序检查的检查用连接器。

6. 对应RoHS指令。

■用途

● 手机、DSC 、DVC 等小型便携式设备。

基板对FPC的连接示例
组合前 窄间距连接器FPC 加强板 加强板(含FPC)
F4S 硬质基板

Ni露出部组合后1.0mm
插座侧触点截面插座侧触点利用简易锁扣结构，插入时有接触实感，
吸附面：0.8mm
可切实进行单触式插拔。
注)插头采用同时成形，使焊锡不易爬锡的构造。
4角固定金属件4角固定金属件
4)耐腐蚀性强，实施封孔处理
插头
●封孔处理的定义为封住镀金表面的针孔，用极薄的皮膜在表面进行覆盖处理。本公司开发了封孔处理技
术，即使是较薄的镀金处理也可获得与较厚的镀金处理同等的接触可靠性。
2. 耐环境性强！
采用接触可靠性高的“坚固连接”。封孔处理膜针孔周围气体1)耐落下冲击，采用本公司独有的波纹型触点镀金结构。
双触点
镀镍
母材
由于触点是将薄板弯
曲后成形而成，因此●提高插拔耐久性

接点部拥有充分的弹
性，是耐拧绞、耐落●提高耐腐蚀性

下冲击的构造。●提高对于数字信号的接触可靠性
注)十分需要耐落下冲击性的情况下，建议使用已发
售的F4 系列。

窄间距连接器F4S(0.4mm间距)(AXT5, 6)

●F4S(0.4mm间距)...带固定金属件 产品订购号包装数量组合高度芯数
插座插头内箱(1卷盘)外箱10 AXT510124 AXT610124
1.0mm

3,000个6,000个

80 AXT580124 AXT680124
注)1. 关于订购单位量产时: 请以内箱(1卷盘)为单位进行订购。用于安装确认的: 以50 个为单位对应。需要时，请与本公司的销售部商谈。: 小口对应。需要时，请与本公司的销售部商谈。
2. 标准品不带定位柱。也可订购带定位柱的产品。
订购时请将产品号第8位的“2”改为“1”。

3. 关于其他芯数，敬请垂询。

窄间距连接器F4S(0.4mm间距)(AXT5, 6)

●插座组合高度1.0mm 外形尺寸图尺寸表

插座插头
对应RoHS指令

相对于标准品的50 次插拔次数，检查用连接器的插拔次数可高达3,000 次(推荐插拔的情况下)。最适用于模块单元检查、设备组装工序的检查。

形状与组合高度为1.0mm 的标准品相同。检查
时可避免与标准连接器周围的设备发生干涉。

降低简易锁定机构的组合保持力，降低插拔力，
更便于插拔。(关于组合保持，恕难保证。)
4.

对应
RoHS
指令。☆已发售
商品名称F4S检查用10 ☆ 12 ☆ 16 ☆ 18 ☆ 20 ☆ 22 ☆ 24 ☆ 26 ☆ 28 ☆ 30 ☆ 32 ☆ 34 ☆ 芯数36 ☆ 38 ☆ 40 ☆ 42 ☆ 44 ☆ 46 ☆ 48 ☆ 50 ☆ 54 ☆ 60 ☆ 64 ☆ 70 ☆ 80 ☆ 注) 1. 关于上表以外的芯数，请另行商谈。
2. 关于交货期，请事先商谈。

3. 关于最小订购单位，基本上为50个/批。

4. 关于详情，敬请垂询。
■产品号
规格 产品号 规格 产品号
插座 带定位柱不带定位柱 AXT5E○○16 AXT5E○○26 插头 带定位柱不带定位柱 AXT6E○○16 AXT6E○○26
注)订购时，请在上述产品号的○○中记入销售品种的芯数。

窄间距连接器F4S(0.4mm间距)(AXT5, 6)
■使用注意事项
1. 特别需要耐落下冲击性的情况下，建●插座●插头
议使用已发售的F4 系列。印刷板推荐加工图(TOP VIEW) 印刷板推荐加工图(TOP VIEW)
2. 关于印刷板和金属屏蔽开口部的推荐

10 AXT510124 AXT610124 3,000 pieces 6,000 pieces
12 AXT512124 AXT612124
14 AXT514124 AXT614124
16 AXT516124 AXT616124
18 AXT518124 AXT618124
20 AXT620124
22 AXT522124 AXT622124
24 AXT524124 AXT624124
26 AXT526124 AXT626124
28 AXT528124 AXT628124
30 AXT530124 AXT630124
32 AXT532124 AXT632124
34 AXT534124 AXT634124
36 AXT536124 AXT636124
38 AXT538124 AXT638124
40 AXT540124 AXT640124
42 AXT542124 AXT642124
44 AXT544124 AXT644124
46 AXT546124 AXT646124
48 AXT548124 AXT648124
50 AXT550124 AXT650124
54 AXT554124 AXT654124
60 AXT560124
64 AXT564124 AXT664124
70 AXT570124
80 AXT580124 AXT680124
30 AXT530224 AXT630224
40 AXT540224 AXT640224
50 AXT550224 AXT650224
80 AXT580224 AXT680224 合高1.0MM,1.2MM 松下连接器代理,松下连接器网站,松下连接器代理商,深圳松下连接器代理,松下连接器规格书
