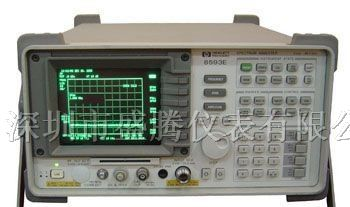

HP8595E 6G频谱分析仪9KHz-6.5GHz

产品型号： HP8595E

联系人：黎志光  联系电话：13751094300  0755-83589391-815  QQ：2250318642公司全称：深圳市盛腾仪器仪表有限公司 公司地址：深圳市福田区深南中路3009号福田大厦东座2202

产品指标：

*频率范围：9KHZ-6.5GHZ

*OPT:UK6,041.101.105.140 或130

*便于使用、可扩展的便谐式频谱分析仪

*有各种范围的价格和性能可选择

*用一个按钮即可进行FFT、TOI、ACP等测量

*具有扩展的存储器和示迹存储功能

*可选用窄分辨带宽

*可提供定制的专用测试软件

HP8590E系列频谱分析仪具有各种各样的性能、功能，其价格亦是为适应用户的承受能力而确定的。用户可以从价格低廉、具有基本性能的分析仪直至高性能分析仪中进行挑选，无论选择哪种分析仪，都会感觉到HP8590E系列频谱分析仪便于使用且高度可靠。这些仪器的可扩展特性使之很容易通过配置来满足用户日益提高的测量要求。

利用应用测试软件，可以使分析仪适用于某些特定的测试工作，如有线电视、电磁兼容(EMC）、射频通信、噪声系数和标量网络分析测量。用户还可以添置各种打印机、绘图仪和其它附件。



一台频谱分析仪适用于多种应用场合

用户可以改变这一系列频谱分析仪的测试功能来适应特殊的测量要求。存储卡阅读器能装入测量专用软件。复杂的测量程序就简化为一次按键输入。HP8590E系列所特有选件插件箱允许增加供完成附加功能的电路卡选件。可选用的内置跟踪发生器提供用于激励—响应测量的同步扫描信号源。操作任何一种HP8590E系列的频谱分析仪只需要进行限度的培训。



便于使用

有许多特性使对测量的控制和对测量结果的分析更加容易。这个系列频谱分析仪有内置的自动校准，以确保测量的一致性。全景扫频能迅速重新确定信号的位置，而无须重复扫描。内部存储器能贮存50多条示迹，而利用存储卡阅读器则可将更多的示迹贮存到RAM上。时间和日期以标准方式标出。利用HP-IB/并行或RS-232/并行接口选择，可将结果直接输出到打印机或绘图仪上。该选件支持HP打印机和某些指定的Epson打印机。



供HP8590E系列使用的PC软件

新开发的HP BenchLink频谱分析仪PC软件在PC机与HP8590E系列频谱分析仪之间建立了便捷的通信联系。通过充分利用Windows界面，用户很容易将屏幕图象或示迹数据经HP-IB或RS-232接口传送，因而简化了在PC环境下对测量结果进行获取、分析和记录的过程。



HP8591E、8593E、8594E、8595E和8596E频谱分析仪

这几种便谐式频谱分析仪为射频、微波和数字应用带来功能强大的综合测量能力。5种型号提供了从9kHz开始并延伸到26.5GHz的频率覆盖选择。

性能指标包括在30kHz频偏处有-105dBc的低相位噪声和在1GHz处有2.1kHz的频率合成精度。利用可选用的精密频率基准，频率合成精度可提高到210Hz。二阶和三阶动态范围分别是77和90dB。利用选件130时，已校幅度范围是+30~-130dBm,而已校屏幕显示是70dB。利用可选电路卡，可提供30、100、200EMI和30Hz的窄分辨带宽。电路卡可随时安装到这些分析仪上。



标准特性

窗口功能将显示屏幕分为两个水平区，允许用户对测量示迹的关键部分进行缩放，或同时显示测试数据和示迹。它有许多标准单次按钮测量功能，包括频标表、FFT(快速傅氏变换)、NdB带宽、三阶截获、调幅百分比和邻近信道功率。内置存储卡阅读器允许利用32k、128k、256k和512k存储卡送入测量应用软件、用户自己的专用程序和测量数据。



多种多样的选件

数量日益增多的电路卡选件提供了更多的测量功能。电路卡很容易装入内置插件槽，大部分电路卡都可更新。

电路卡选件包括：

*30、100、200EMI和300Hz的窄分辨带宽

*定时选通频谱分析

*“Analog+”显示和快速时域扫描

*调幅/调频解调器

*电视接收机/视频测试仪

*准峰值检波器

*噪声系数测量

*用于CT2-CAI和DECT的解调器

*用于GSM900、DCS-1800、PCS-1900、NADC-TDMA、PHS、CDMA和PDC无线通信制式的数字解调器和(或)数字信号处理。可以为HP8591E提供内置的1.8GHz跟踪发生器（可更新），并为HP8593E、8594E、8595E和8596E提供2.9GHz跟踪发生器。

HP85902猝发载波触发器可以对数字无线通信测量提供TTL参照时序。



产品简介

技术指标

频率

频率范围：9kHz ～6.5GHz（直流耦合）;100kHz ～6.5GHz（交流耦合）

频率基准

老化率：±2×10-6/年,±l×l0-7/年(选件004)

温度稳定性：±5×10-6,±l×lO-8(选件004)

初始精度：±0.5× 10-6,±2.2×l0-8(选件004)

频率读出精度(起始处、终止处、中心处、频标处)：

　　±(频率读数×频率基准误差+间隔精度+间隔的1%+RBW的20%+lOO Hz×N)

频标计数精度

　　间隔≤lOMHz × N：±(频标频率×频率基准误差+计数器分辨率+l00Hz×N)

　　间隔>lOMHz × N：±(频标频率×频率基准误差+计数器分辨率+lkHz×N)

计数器分辨率

　　间隔≤lO MHz×N：可在lO Hz ～100 kHz之间选择

　　间隔>lOMHz×N：可在100 Hz ～10O kHz之间选择

频率间隔

范围：OHz(零扫频间隔)和10 kHz ～6.5GHz;最小间隔为l kHz(选件l30)

分辨率：4位数字或20 Hz ×N,两者中的较大者

精度：间隔≤10MHz × N：间隔的±2%

间隔>l0 MHz×N：间隔的±3%

扫描时间

范围：间隔=0 Hz或>l kHz：20 ms～lOO s

间隔 = O Hz(选件101)20μs～100 s

精度：20 ms～100 s：±3%

　　　20μs～<20 ms(选件101)：±2%

扫描触发：自激、单次、电源、视频、外部

分辨带宽：lkHz ～3MHz(3dB),按1、3、10顺序分档;

　　　　　9kHz和12O KHz(6dB)EMI带宽。

　　　　　选件130增加30、lOO和300 Hz(3dB)带宽和20OHz(6dB)EMI带宽

精度：±20%

选择性(典型值)

　　-60 dB/-30 dB：3kHz ～1O kHz,15：1

　　lOO KHz～3MHz,15：1

　　l kHz,3KHz,16：1

　　-40 dB/-3dB：30 Hz～300 Hz,10：1

视频带宽范围：30Hz～1MHz,按1.3顺序分档(用选件130时为lHz ～l MHz)

稳定度

噪声边带(lkHz RBW，3O Hz VBW,取样检波器)

　与连续波信号的偏离>lO kHz：≤-90 dBc/Hz+20 log N

　与连续波信号的偏离>20 kHz：≤-lOO dBc/Hz+2O log N

　与连续波信号的偏离>30 kHz：≤-l05 dBc/Hz+20 log N

剩余调频：l kHz RBW,l kHz VBW：≤（250×N）Hz pk-pk(lOO ms)

　　　　　30 Hz RBW,30 Hz VBW：≤30×N）Hz pk-pk(30O ms)

系统相关的边带(与连续披信号的偏离>3OkHz)：≤-65dBc+20 log N

梳状发生器频率(8593E,8596E)100MHz基波频率;±0.007%频率精度

幅度



幅度范围：显示的平均噪声电平～+30 dBm



安全输入电平(输入衰减器≥lO dB)

平均连续功率：+30 dBm(l W)



峰值脉冲功率

+50 dBm(l00W)，在脉宽<10μs,占空比<1%和输入衰减≥30dB时



直流

8595E：0 V（直流耦合）：50V（交流耦合）

增益压缩(>lO MHz)：≤0.5dB(输入混频器上的总功率=-10dBm)

显示的平均噪声电平(输入端接匹配负载,O dB衰减,30 Hz VBW?/SPAN>l Hz VBW(用选件l30),取样检披器)

3O Hz RBW 1 kHz RBW

8595E

400kHz～2.9GHz

2.75GHz～6.5GHz

≤-l25dBm

≤-l27dBm

≤-110dBm

≤-ll2dBm



寄生晌应



二次谐波失真

8595E(>10MHz)：〈-70dBc,对于输入混频器上的-40dBm音频信号而言

8595E(>2.75GHz)：〈-100dBc,对于输入混频器上的-10dBm音频信号而言(或低于所显示的平均噪声电平(DANL))

三阶互调

8595E(>10MHz)：<-70 dBc,对于输入端上的两个-30 dBm音频信号和>50kHz的间隔而言

其它与输入相关的寄生信号(偏离≥3O kHz ,输入混频器加-20 dBrn音频信号)

8595E：<-65dBc

剩余响应(输入端接匹配负载,O dB衰减)

150kHz～6.5GHz(8595E)：<-90dBm



显示范围

对数刻度：自参考电平起0～-70 dB 经校准;0.1,0.2,0.5dB/格和～20 dB/格,按ldB步进,8格显示

线性刻度：8格

刻度单位：dBm,dBmV,dBμV,V,W

频标读出分辨率

对数刻度：0.05dB

线性刻度：参考电平的0.05%

对零频率间隔的快速时间扫描(选件101或301,20μs～20 ms)

≤1GHz：参考电平的0.7%(线性刻度)

>1GHz：参考电平的1.0%(线性刻度)

参考电平

范围：与幅度范围相同

分辨率：±0.Ol dB(对数刻度);参考电平的±0.12%(线性刻度)

精度：在-20 dBm处为±0.3dB;0～-59.9dBm：±(O.3dB+0.01×(偏离-2O dBm的dB数))

频率响应(l0 dB输入衰减)

平坦度(相对于300 MHz校准输出)：±1.5dB～±2.0dB

相对平坦度(相对于与最小频率响应之间的中点)：±1.0 dB～±1.5dB

校准器输出幅度：-20 dBm±0.4dB,+28.75dBmV±0.4dB,8591选件001

分辨带宽转换不确定度(相对于3kHz RBW,在参考电平上)

　3kHz ～3MHz RBW：±0.4dB

　1kHz RBW：±0.5dB

　30 Hz～300 Hz RBW：±0.6dB

对数到线性的转换：±0.25dB(在参考电平上)

显示器刻度的逼真度

　对数增量精度(自参考电平起0～-60dB)：±0.4dB/4dB

　对数累积(自参考电平起O～-70 dB)

　　3kHz ～3MHz RBW：±(0.3+0.01×偏离参考电平的dB数)

　　30 kHz ～1kHz RBW：±(0.4+0.Ol×偏离参考电平的dB数)

　线性精度：参考电平的±3%

一般指标



MIL-T-28800：已针对MIL-T-28800 Class5 标准的环境技术指标进行样机试验

温度

工作温度：0℃～+55℃

储藏温度：-40℃～+75℃

EMI兼容性：符合传导和辐射干扰标准 CISPR Pub.11及Messempfaenger Postverfuegung526/527/79

声频噪声：声压〈37.5dBA,强度<5.0贝尔(ISODP7779)

电源要求：

接通(1线)：90-132Vrms,47-440 Hz;195～250 Vrms,47-66Hz

功耗<500VA;<180 W

待机(O线)：功耗<7W

用户程序存储器(额定)：238KB非易失RAM

数据存储(额定)

内部：24条示迹或32个状态

外部：50条示迹,8个状态

存储卡：8570OA(32KB),24条示迹或32个状态;

　　　　85702A(l28kB),99条示迹或l28个状态

盒式磁带录象机(VCR)：由组合视频输出提供对显示的连续录象

尺寸(额定,不带把手、支架或防扩盖)：325mm(宽)×163mm(高)×427mm(长)

重量：16.4kg(8595E)

选件010和011内置跟踪发生器

选件010(50 Ω)可用于HP 8590E系列频谱分析仪。选件01l(75Ω)只可用于HP8591E

频率范围

选件0l0：9 kHz～2.9GHZ(8595E)



输出电平

范围

选件010：-1～-66dBm(8595E);

分辨率：0.ldB

精度：±0.75dB(8595E);

微调

范围：9 dB(8595E);

精度：±0.5dB(8595E)

输出平坦度：±2.0dB,>10MHz(HP 8595E);

寄生输出

谐波寄生信号：-1dBm输出,〈-25dBc(8595E);

非谐波寄生信号：-27 dBc,300kHz～2.0GHz,≤-23dBc,2.0GHz～2.9GHz(8595E)

动态范围(典型值,输出电平一一触发器馈通)

选件010：109dB(8595E,>400kHz)

选件011：100 dB

功率扫描

范围

选件010：-66dBm～-1 dBm,以8dB增大(8595E)

分辨率：0.l dB
