厂家供应高精度金属膜电阻(图)
| 价 格： | 100.00 |
品牌:中阻 型号:MF 种类:熔断 性能:通用 材料:金属膜 外形:圆柱形 温度系数:其他 额定功率:2（W） 调节方式:固定 功率特性:小功率 营销方式:厂家直销 产品性质:新品
金属膜精密电阻器RJ系列 高精密(涂装型) RJ系列具有高精度,高稳定性,防潮性小尺寸,小温度系数的特点, 可广泛用于精密仪表,自动化控制,国防工程等领域中
| |
| dzsc/18/2829/18282921.jpg | |
尺.寸.及技术参数
型号 | RJ72 | RJ73 | RJ74 | RJ16 | RJ17 | RJ18 | |
DIN-44061 | 0204 | 0207 | 0411 | 0617 | 0719 |
| |
MIL-R- 1050 9F | RN50 | RN55 | RN60 | RN65 | RN70 | RN75 | |
额定功率(W) | 70 °C | 0.16 | 0.25 | 0.50 | 1.0 | 2.0 | 3.0 |
工作电压 | 200 V | 250V | 300V | 350V | 400V | 500V | |
尺寸 (mm) | L±0.30 | 3.2 | 5.9 | 10 | 12.0 | 16 | 26 |
D±0.30 | 1.8 | 2.4 | 3.2 | 4 | 5.4 | 8.6 | |
d±0.05 | 0. 45 | 0.60 | 0.60 | 0.70 | 0.80 | 0.8 | |
阻值范围Ω | 0.1Ω -22M | 0.1Ω-22M | 0.1Ω-22M | 0.1Ω-22M | 0.1Ω-22M | 0.1Ω -22M | |
工作温度范围 | -55°C ~ +175°C | ||||||
精度 % | F（± 1）；D（± 0.5）；C（± 0.25）；B（± 0.10）；J( ± 5.0)） | ||||||
温度系数 ppm/°C | C1（± 100）C2（± 50）C3（± 25）C5（± 15）C6（± 10） | ||||||
测试项目
项目 |
| ||||||
标准阻值范围 | 20Ω-221KΩ | 20Ω-1MΩ | 20Ω-1MΩ | 20Ω-1M Ω | 20Ω -1M Ω | 20Ω-1MΩ | |
短时间过负荷 | ±0.10%+0.05Ω | ||||||
耐焊接热 | ±0.10%+0.05Ω | ||||||
温度快速变化 | ±0.10%+0.05Ω | ||||||
气候顺序 | ±0.25%+0.05Ω | ||||||
稳态湿热 | ±0.25%+0.05Ω | ||||||
气候类别 | 55/125/56 | ||||||
△R/Rmax 1000h | ±0.25%+0.05Ω | ||||||
△R/Rmax 8000h | ±0.50%+0.05Ω | ||||||
绝缘电压 | 300V | 500V | 500V | 500V | 500V | 500V | |
绝缘阻抗 | ＞1GΩ | ||||||
失效率 | ≤108/h | ||||||
*备注: 电压值计算参照电子学欧姆定律公式Ｖ＝Ｉ*Ｒ
特殊规格尺寸可协商制作
可以提供电阻精度和温度系数选配跟踪服务
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王佐邦
- 电话：0512-68051011
- 传真：0512-68051011
- 手机：
- QQ ：

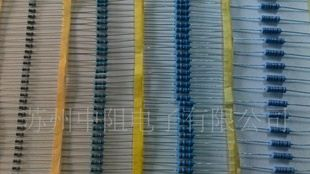

厂家供应高质量的金属膜电阻（图）
信息内容：金属膜电阻器特点:①耐热性好，额定工作温度为70℃，工作温度可达155℃。 ②电压稳定性好，温度系数小。③工作频率范围宽，噪声电动势很小，可在高频电路中使用。④在相同的功率条件下，它比碳膜电阻器体积小很多，约为碳膜电阻器的一半。⑤它可以通过切割螺纹方法进行精密阻值调节，精度可达±0.5%、±0.05%。⑥阻值范围很宽，可制成1Ω-10OOMΩ的电阻器。⑦额定的功率有0.125W、O.25W、O.5W、1W、2W、1OW及25W等。⑧脉冲负荷稳定性较差，不如碳膜电阻器。⑨应用非常广泛，适用于交流、直流及脉冲电路。

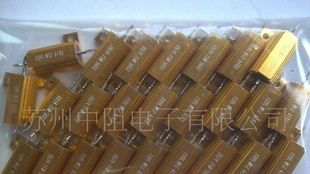

厂家供应功率型黄金铝壳电阻(图）
