供应排气系统压力测量用压力传感器高温可达1093°C

价格：		面议
型号/规格：		XTEH-7L-190M,XTEH-10L-190M,XTEH-7LAC-190M,XTEH-10LAC-190M,WCT-312M,EWCT-312M
品牌/商标：		美国kulite

详细介绍
企业详情

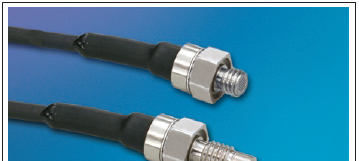

IS®高温压力传感器 XTEH-7L-190(M)系列 ● 无引线技术 ● 高固有频率 ● 高温能力–55℃到400℃ XTEH系列具有特别宽的温度范围，是涡轮发动机的测试，尤其是逆转和加强稳定控制的理产品，其牢固耐用性，同样适用于其他工业中。技术参数：

压力范围(BAR)		1.7	3.5	7	14	21	35	70	140	210
压力类型		绝压、密封表压
过载压力		2倍额定压力
破裂压力		3倍额定压力
压力介质		所有非导电性、无腐蚀性的气体和液体
额定激励电压		10VDC/AC
激励电压		15VDC/AC
输入阻抗		1000Ω（最小值）
输出阻抗		1000Ω（额定值）
满量程输出		100mV(额定值)
零位不平衡		±5mV（典型值）
综合非线性,迟滞, 重复性		±0.1%FSO BFSL(典型值) ±0.5%FSO(值)
分辨率		无限小
固有频（kHz） (典型值)		240	300	380	500	575	700	1000	1400	1650
加速度灵敏度%FS/g	垂直	5.0x10¯	3.0x10¯	1.5x10¯	1.1x10¯	9.0x10¯	6.5x10¯	4.0x10¯	2.5x10¯	1.9x10¯
	横向	6.0x10¯	4.0x10¯	2.0x10¯	1.5x10¯	1.0x10¯	7.0x10¯	4.0x10¯	3.0x10¯	2.0x10¯
绝缘电阻		≥100MΩ（在50VDC时）
工作温度范围		压力感应区：–55℃－+400℃（–65℉到750℉）,导线区：–55℃－+274℃（–65℉到525℉）
补偿温度范围		25℃到343℃（80℉到650℉）
温度零点漂移		±1.5%FS/100℉（典型值）
温度灵敏度漂移		±1.5% /100℉（典型值）
稳态加速度及线性振动		1000g, 正弦波，
电气连接		4根30AWG导线，补偿模块前长30英寸，补偿模块后长24英寸
重量		8克（额定值），不包括组件和连接导线
敏感原理		惠斯通全桥电介质绝缘硅叠加
安装扭矩		15英寸.磅

IS®超高温压力传感器 XTEH-10L-190(M)系列 ●          无引线技术，高固有频率 ●          温度范围宽：–55℃到538℃ ●          适合涡轮机压力测试技术参数：

压力范围（Bar） 1.7 3.5 7 14 21 35 70 140 210

压力类型绝压、密封表压

过载压力 2倍额定压力

破裂压力 3倍额定压力

压力介质所有非腐蚀无导电的气体或液体

额定激励电压 10VDC/AC

激励电压 15VDC/AC

输入阻抗 1000Ω（最小）

输出阻抗 1000Ω（额定值）

满量程输出（FSO） 100mV(额定值)

零位不平衡 ±5mV（典型值）

综合非线性、迟滞、重复性 ±0.1%FSO BFSL(典型值) ±0.5%FSO(值)

分辨率无限小

固有频率（kHz） (典型值) 240 300 380 500 575 700 1000 1400 1650

加速度灵敏度%FS/g 垂直 5.0x10¯ 3.0x10¯ 1.5x10¯ 1.1x10¯ 9.0x10¯ 6.5x10¯ 4.0x10¯ 2.5x10¯ 1.9x10¯

横向 6.0x10¯ 4.0x10¯ 2.0x10¯ 1.5x10¯ 1.0x10¯ 7.0x10¯ 4.0x10¯ 3.0x10¯ 2.0x10¯

绝缘电阻 ≥100MΩ（在50VDC时）

工作温度范围 –55℃到538℃（–65℉到1000℉）

补偿温度范围 25℃到454℃（80℉到850℉）

温度零点漂移 ±1.5%FS/100℉（典型值）

温度灵敏度漂移 ±1.5% /100℉（典型值）

稳态加速度及线性振动 ≤1000g

电气连接 4根30AWG屏蔽导线，长24英寸

重量 8克（额定值），不包括组件和连接导线

敏感原理惠斯通全桥电介质绝缘硅叠加

安装扭矩 15英寸.磅

IS®高温低G灵敏度压力传感器 XTEH-7LAC-190(M)系列 ●          加速度补偿      h高固有频率 ●          无引线技术      h 低加速度灵敏度 ●          高温能力–55℃－+400℃ 技术参数：

压力范围（BAR） 1.7 3.5 7 14 21 35 70 140 210

压力类型绝压、密封表压

过载压力 2倍额定压力

破裂压力 3倍额定压力

压力介质所有非导电、无腐蚀性的气体或液体

额定激励电压 10VDC/AC

激励电压 15VDC/AC

输入阻抗 1000Ω（最小值）

输出阻抗 1000Ω（额定值）

满量程输出（FSO） 100mV(额定值)

零位不平衡 ±5mV（典型值）

综合非线性、迟滞、重复性 ±0.1%FSO BFSL(典型值) ±0.5%FSO(值)

分辨率无限小

固有频率（kHz）(典型值) 240 300 380 500 575 700 1000 1400 1650

加速度灵敏度%FS/g 垂直横向 N/A <<1x10¯

绝缘电阻 ≥100MΩ（在50VDC时）

工作温度范围压力感应区：–55℃到400℃（–65℉到750℉）导线区：–55℃到274℃（–65℉到525℉）

补偿温度范围 25℃到343℃（80℉到650℉）

温度零点漂移 ±1.5%FS/100℉（典型值）

温度灵敏度漂移 ±1.5% /100℉（典型值）

稳态加速度和线性振动 1000g,正弦波，

电气连接 4根30AWG导线，补偿模块前长30英寸，补偿模块后长24英寸

重量 8克（额定值），不包括组件和连接导线

敏感原理惠斯通电桥电介质绝缘硅叠加

安装扭矩 15英寸.磅

IS®超高温、低G灵敏度压力传感器 XTEH-10LAC-190(M)系列 ●          加速度补偿      h高固有频率 ●          无引线技术      h 极低的G灵敏系数 ●          超高温能力–55℃到538℃ XTEH系列压力传感器典型的特点是具有特别宽的温度范围、极低的G灵敏度，是涡轮发动机的测试，尤其是逆转和加强稳定控制的理想产品，同样适用于其他工业领域中。技术参数：

压力范围（Bar） 1.7 3.5 7 14 21 35 70 140 210

压力类型绝压、密封表压

过载压力 2倍额定压力

破裂压力 3倍额定压力

压力介质所有非导电、无腐蚀性的气体或液体

额定激励电压 10VDC/AC

激励电压 15VDC/AC

输入阻抗 1000Ω（最小值）

输出阻抗 1000Ω（额定值）

满量程输出 100mV(额定值)

零位不平衡 ±5mV（典型值）

综合非线性、迟滞、重复性 ±0.1%FSO BFSL(典型值) ±0.5%FSO(值)

分辨率无限小

固有频率（kHz）(典型值) 240 300 380 500 575 700 1000 1400 1650

加速度灵敏度%FS/g 垂直横向 N/A <<1x10¯

绝缘电阻 ≥100MΩ（在50VDC时）

工作温度范围 –55℃到538℃（–65℉到1000℉）

补偿温度范围 25℃到454℃（80℉到850℉）

温度零点漂移 ±1.5%FS/100℉（典型值）

温度灵敏度漂移 ±1.5% /100℉（典型值）

稳态加速度和线性振动 ≤1000g

电气连接 4根30AWG导线,长24英寸

重量 8克（额定值），不包括组件和连接导线

敏感原理惠斯通全桥电介质绝缘硅叠加

安装扭矩 15英寸.磅

IS®

水/气冷压力传感器
WCT-312系列 ●          无引线专利技术        ●          适合动态压力和静态压力 ●          具高温保护能力       ●          高信噪比 ●          可用于汽车或汽轮机排气系统
技术参数：

压力范围（Bar） 1.7 7 17 35 70 210

压力类型绝压、密封表压

过载压力 2倍额定压力

破裂压力 3倍额定压力

压力介质所有与SiO和15-5PH不锈钢兼容的介质

额定激励电压 10VDC/AC

激励电压 15VDC/AC

输入阻抗 1000Ω（最小值）

输出阻抗 1000Ω（额定值）

满量程输出（FSO） 100mV(额定值)

零位不平衡 ±25mV（额定值）

综合非线性、迟滞、重复性 ±0.1% FSO BFSL(典型值) ±0.5% FSO（值）

分辨率无限小

固有频率（kHz）(典型值) 240 380 550 700 1000 1650

绝缘电阻 ≥100MΩ（在50VDC时）

水流速度 0.15加仑/分钟（典型值）

工作温度范围 24℃到1093℃（75℉到2000℉）

稳态加速度 ≤10000g

线性振动 10-2000Hz正弦波，≤100g

电气连接 4根32AWG聚四氟乙烯屏蔽导线，长36英寸

重量约50克，不包括连接导线

敏感原理惠斯通全桥电介质绝缘硅叠加

安装扭矩 80－120英寸.磅（）

IS®水/气冷5VD输出压力传感器 EWCT-312系列 ●          无引线专利技术   h适合动态压力和静态压力 ●          具高温保护能力   h高信噪比 ●          可用于汽车或汽轮机排气系统技术参数：

压力范围 1.7 BAR（25 Psi）—70 BAR（1000 Psi）

压力类型绝压、密封表压

过载压力 2倍额定压力

破裂压力 3倍额定压力

压力介质所有与SiO和15-5PH不锈钢兼容的介质

电流 25mA

额定激励电压 12±4VDC 28±4VDC 28±4VDC

满量程输出 5V±150mV 5V±150mV 10V±300mV

输出阻抗 200Ω（额定值）

带宽（-3dB） >30KHz

零位不平衡 500mV±100mV

综合非线性、迟滞、重复性 ±0.1% FSO BFSL(典型值) ±0.5% FSO（值）

分辨率无限小

固有频率（kHz）(典型值) 600KHz

绝缘电阻 ≥100MΩ（在50VDC时）

工作温度范围 24℃到1093℃（75℉到2000℉ 前端 -20℃到85℃（-4℉到185℉）接头和放大器

水流速度 0.15加仑/分钟（典型值）

稳态加速度 ≤10000g

线性振动 10-2000Hz正弦波，≤100g

重量约50克，不包括连接导线

电气连接 7芯接头和匹配接头

敏感原理惠斯通全桥电介质绝缘硅叠加

安装扭矩 80－120英寸.磅（）
