高精度电磁流量计

 ZFG系列高精度电磁流量计产品型式和组成

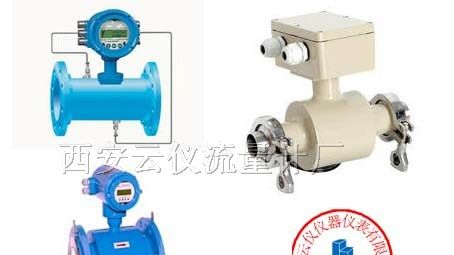

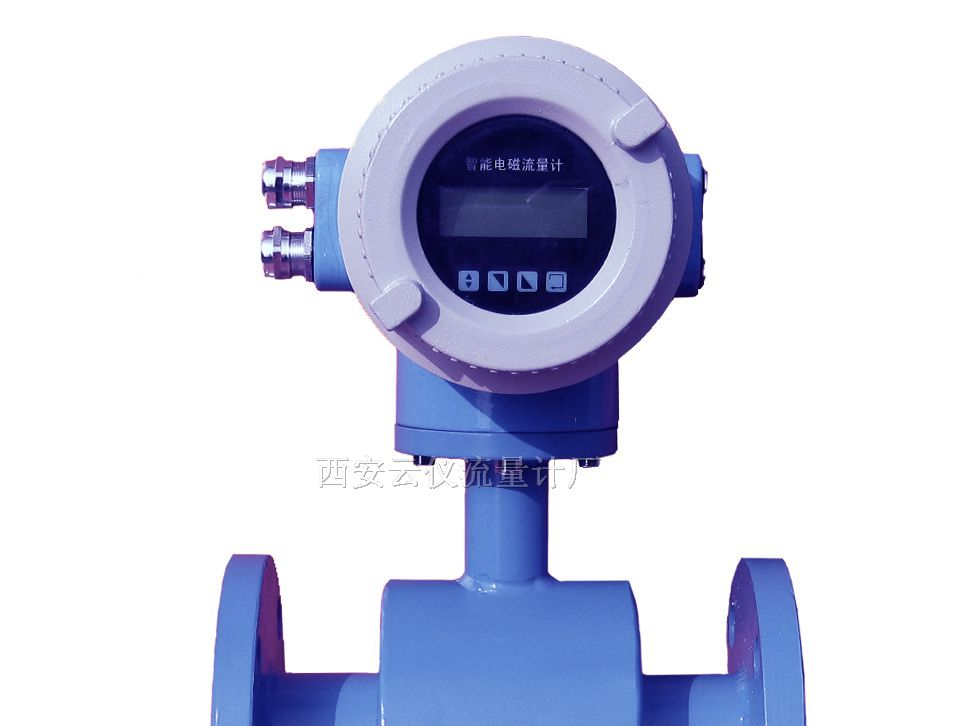

电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器。ZF-D系列高精度电磁流量计分为一体型和

分离型两种结构形式。可用于规定的防爆场所。传感器有7种不同材料的电极和4种不同材料的衬里可供选用。

高精度电磁流量计特点

ZFG系列高精度电磁流量计，具有以下特点：

高精度电磁流量计不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高度测量；碳酸氢钠流量计

高精度电磁流量计测量管内无阻流件，压损小，直管段要求低；碳酸氢钠流量计

高精度电磁流量计公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；碳酸氢钠流量计

高精度电磁流量计转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；碳酸氢钠流量计

高精度电磁流量计转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，度高，流量测量范围度可达1500：1；碳酸氢钠流量计

高精度电磁流量计高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；

高精度电磁流量计具有RS485或RS232O数字通讯信号输出；碳酸氢钠流量计

高精度电磁流量计具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；

采用SMD器件和表面安装（SMT）技术，电路可靠性高；碳酸氢钠流量计

可用于相应的防爆场合。碳酸氢钠流量计

ZFG系列高精度电磁流量计主要用途

ZFG系列高精度电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水碳酸氢钠流量计

测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

ZFG系列高精度电磁流量计使用环境条件

环境温度：   传感器-25℃～+60℃   转换器-10℃～+60℃

相对温度：   5%-95%

ZFG系列高精度电磁流量计工作条件碳酸氢钠流量计

流体温度：   一体型  70℃

                               分离型：   聚四氟乙烯衬里   150℃

                               氯丁橡胶衬里     80℃

                               聚氨酯橡胶衬里   70℃

流体电导率：   ≥5uS/cm

ZFG系列高精度电磁流量计的技术性能指标碳酸氢钠流量计

招待标准：JB/T9248-1999

流速：15m/s

公称通径：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350、400、450、500、600、700、800、900、

1000、1200、1400、1600、1800、   2000

度：0.5%、0.2%

高精度电磁流量计公称压力：4.0MPA(DN10-150)

          1.6MPA(DN200-600)

          1.0MPA(DN700-1200)

           0.6MPA(DN1400-2000)

           其它规格和标准可按用户要求.

高精度电磁流量计材料：电极形式和材料

           电极形式和可分为标准型、刮刀型、可拆卸型、带接地电极

           电极及接地电极材料有含钼不锈钢，哈氏合金B、哈氏合金C、钛、钽、铂一依合金、不高精度电磁流量计锈钢涂覆碳化钨7种。碳酸氢钠流量计

高精度电磁流量计法兰材料：碳钢

高精度电磁流量计接地环材料：不锈钢

高精度电磁流量计进门保护环材料：不锈钢、碳钢。碳酸氢钠流量计

高精度电磁流量计外壳防护：IP65：

                    IP68：仅分离型氯丁橡胶和聚氨酯衬里的传感器，且不包括防爆结构。碳酸氢钠流量计

高精度电磁流量计防爆标准：DN15-DN600一体型防爆：md  II BT4

                   DN15-DN1600分离型防爆，传感器和转换器安装在相应的危险区md  II BT4

                   DN15-DN1600分离型防爆，传感器安装在相应的危险区，转换器安装在安全区：md  II BT4

高精度电磁流量计连接电缆：分体式电磁流量计，传感器与转换器之间用信号电缆连接，电缆长度最长应小于100MM，本公司随表免费提供10M电缆，不足部分需订货。

高精度电磁流量计转换器性能：转换器显示与编程操作：4个薄膜按键可设定选择全部参数，还可利用外接手操器或PC机（RS485、RS232）对转换器设定编程，高清晰度

                    背光LCD显示，空管检测，   自断    功能。碳酸氢钠流量计

高精度电磁流量计供电电源：单相交流电85-265V，45-63Hz，功率小于20W；直流供电11-40VDC

高精度电磁流量计电流输出：双向两路，全隔离0-10mA/4-20 mA；负载电阻：0-10 mA是0-1.5K欧姆，4-20mA时是0-750欧姆。碳酸氢钠流量计

频率输出：正向和反向流量输出，输出频率上限可在1-5000 Hz范围内设定。带光电陋离的晶体管集电极双向输出。外接电源不大于35V，导通时集电极电流为250 mA。

脉冲输出：正向和反向流量输出，输出脉冲上限可达5000cp/s。脉冲当量为0.001L-1.0m3/cP.脉冲宽度自动设置为20ms或方波。带光电隔离的晶体管集电极开路输出。

外接电源不大于35V，导通时集电极电流为mA。

流向指示输出：本流量计可测正反方向的流体流动流量。并可耘卸铣隽魈辶鞫姆较颉９娑ㄏ允菊蛄髁渴笔涑?/SPAN>+10V高电平，反向流体流动输出0V的低电平。

报警输出：两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于35V，导通时集电极电流为250mA。报警状态：流体空管、励磁断线、流量超限。

阻尼时间：在0-100S间分档可选。碳酸氢钠流量计
