VQ347H.VQ647H.VQ947H调节球阀(硬密封V型调节球阀)
dzsc/18/2802/18280283.jpg
该系列阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
特点
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
公称压力 PN(MPa) |
试验压力 | 适用介质 | 适用温度 | |
壳体试验 | 密封试验 | |||
1.6 | 2.4 | 1.76 |
水、油、气及 高粘度、含纤维、 固体颗粒等介质 |
-28℃~550℃ |
2.4 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
应用规范 | 连接法兰 | JB79-59 GB20592-97 AMSI B16.5 | ||
检验和试验 | JB/T 9092-99 、API 598 |
零件名称 | 材质 | |
阀体、阀盖 | WCB | CF8 |
密封圈 | 2Cr13+氮化 | 304+氮化 |
球体 | 2Cr13+硬格 | 304+硬格 |
阀座、阀杆 | 2Cr13 | 304 |
垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
双头螺栓 | 35CrMoA | 1Cr18Ni9Ti |
公称压或压力级 | 公称通径 | 尺寸(mm) | ||||||||
(mm) | (in) | W | L | W1 | L1 | d | d1 | H1 | H | |
PN1.6MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
PN2.5MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
CLASS150 | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | 11/2 | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | 2 | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | 21/2 | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | 3 | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | 4 | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | 5 | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | 6 | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | 8 | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | 10 | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | 12 | - | 338 | - | 169 | - | 300 | 270 | 510 |
调节球阀主要外形和连接尺寸
产品型号
|
公称 通径 DN |
L | D | D1 | D2 | b | PN1.6MPa | H | H1 | W | WT(kg) | ||||
Z-φd | VQ347 | VQ647 | VQ947 | VQ347 | VQ647 | VQ947 | |||||||||
VQ347H-16C VQ647H-16C VQ947H-16C |
50 | 124 | 165 | 125 | 100 | 16 | 4-φ18 | 225 | 248 | 365 | 92 | 400 | 11 | 13 | 16 |
65 | 145 | 185 | 145 | 120 | 18 | 4-φ18 | 235 | 255 | 375 | 100 | 400 | 13 | 15 | 18 | |
80 | 165 | 200 | 160 | 135 | 20 | 8-φ18 | 260 | 270 | 380 | 108 | 400 | 15 | 17 | 20 | |
100 | 194 | 220 | 180 | 155 | 20 | 8-φ18 | 27 | 278 | 390 | 117 | 400 | 17 | 19 | 23 | |
125 | 210 | 250 | 210 | 185 | 22 | 8-φ18 | 320 | 335 | 405 | 140 | 455 | 22 | 25 | 28 | |
150 | 229 | 285 | 240 | 210 | 22 | 8-φ23 | 340 | 358 | 420 | 177 | 455 | 30 | 36 | 40 | |
200 | 243 | 340 | 295 | 265 | 24 | 8-φ23 | 390 | 405 | 510 | 200 | 700 | 60 | 68 | 75 | |
250 | 297 | 405 | 355 | 320 | 26 | 12-φ26 | 420 | 449 | 540 | 252 | 700 | 90 | 100 | 110 | |
300 | 338 | 460 | 410 | 375 | 28 | 12-φ26 | 510 | 550 | 605 | 270 | 700 | 180 | 205 | 207 |
调节球阀主要外形和连接尺寸
产品型号
|
公称 通径 DN |
L | D | D1 | D2 | b | PN1.6MPa | H | H1 | W | WT(kg) | ||||
Z-φd | VQ347 | VQ647 | VQ947 | VQ347 | VQ647 | VQ947 | |||||||||
VQ347H-25 VQ647H-25 VQ947H-25 |
50 | 124 | 165 | 125 | 100 | 20 | 4-φ18 | 225 | 248 | 365 | 92 | 400 | 11 | 13 | 16 |
65 | 145 | 185 | 145 | 120 | 22 | 8-φ18 | 235 | 255 | 375 | 100 | 400 | 13 | 15 | 18 | |
80 | 165 | 200 | 160 | 135 | 22 | 8-φ18 | 260 | 270 | 380 | 108 | 400 | 15 | 17 | 20 | |
100 | 194 | 230 | 190 | 160 | 24 | 8-φ23 | 27 | 278 | 390 | 117 | 400 | 18 | 22 | 25 | |
125 | 210 | 270 | 220 | 188 | 26 | 8-φ26 | 320 | 335 | 405 | 140 | 455 | 23 | 26 | 32 | |
150 | 229 | 300 | 250 | 218 | 28 | 8-φ23 | 340 | 358 | 420 | 177 | 455 | 40 | 56 | 60 | |
200 | 243 | 360 | 310 | 278 | 30 | 8-φ23 | 390 | 405 | 510 | 200 | 700 | 62 | 70 | 79 | |
250 | 297 | 425 | 370 | 332 | 32 | 12-φ26 | 420 | 449 | 540 | 252 | 700 | 93 | 105 | 120 | |
300 | 338 | 485 | 430 | 390 | 36 | 12-φ26 | 510 | <, TD bgColor=#ffffff> 550605 | 270 | 700 | 190 | 220 | 225 |
订货须知:
一、①调节球阀产品名称与型号②调节球阀口径③调节球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定良科阀门公司调节球阀型号,请按调节球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的良科阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.lkfm.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
A41H弹簧微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。连接法兰标准按JB/T……94/系列1。 A41H弹簧微启封闭式安全阀主要零部件材料 NO 零件名称 A41Y-160材料 A41Y-160P材料 A41Y-160R材料 1 法兰 35/35CrMoA 2Cr13 1Cr18Ni9Ti 2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 3 阀体 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 5 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 6 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料 7 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 阀盖 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti 9 调整螺杆 45 2Cr13 2Cr13 10 阀帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti 阀座、阀瓣密封面 堆焊Co基硬质合金■A41H弹簧微启封闭式安全阀外形尺寸和连接尺寸 型号 公称通径 do d...

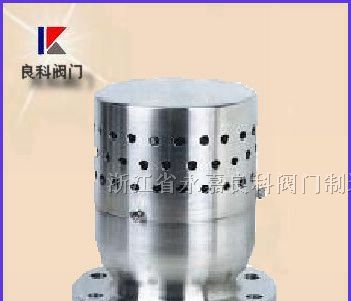

SFA72W真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启,吸入空气;当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。 真空负压安全阀主要零部件材料 NO. 零件名称 SFA72W-P材料 SFA72W-R材料 1 阀体 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 2 阀座 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 3 调节圈 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 阀盖 ZG1Cr18Ni9Ti 1Cr18Ni9Ti 5 阀杆 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 6 弹簧 50CrVA 50CrVA包覆氟塑料 工作温度 ≤200℃ 适用介质 SFA72W-10P适用于硝酸类介质 SFA72W-10R适用于醋酸类介质 真空负压安全阀外形尺寸和连接尺寸 公称通径 尺寸 D D1 D2 Z-?d b f1 H 15 95 65 45 4-14 14 2 110 20 105 75 55 4-14 16 2 130 25 115 85 65 4-14 ...
