品牌:HD120系列电磁流量计 型号:HD120系列电磁流量计 类型:电磁流量计 测量范围:管道式:0.5级,1.0级(m3/h) 精度等级:管道式:0.5级,1.0级 公称通径:管道式四氟衬里:DN10~DN600/管道式橡胶衬里:DN40~DN2200(mm) 适用介质:液体、气体 工作压力:DN10-DN150:≤1.6MPa/DN200-DN350:≤1.0MPa(MPa) 工作温度:高温橡胶衬里:-20~+90℃/ 高温型四氟衬里:-20~+180℃(℃)
dzsc/18/2799/18279930.jpg
一、概述
HD120型智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
二、工作原理
根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为: E=KBVD
式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)
传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。
三、产品特点
●全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1;
●超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好;
●采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的
稳定性,功耗低;
●采用SMD器件和表面贴装(SMT)技术,电路可靠性高;
●管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失;
●在现场可根据用户实际需要在线修改量程;
●测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关;
●高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂;
●具有RS485、RS232、Hart和Modbus等数字通讯信号输出;(选配)
●具有自检与自诊断功能;
●小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配);
●内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量,内部设有不掉电时钟,可记
录16次掉电时间。(选配);
●红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)。
流产品 |
表1 | |
公称通径(mm) | 管道式四氟衬里:DN10~DN600 |
管道式橡胶衬里:DN40~DN2200 | |
流动方向 | 正,反,净流量 |
量程比 | 150:1 |
重复性误差 | 测量值的±0.1% |
精度等级 | 管道式:0.5级,1.0级 |
被测介质温度 | 普通橡胶衬里:-20~+60℃ |
高温橡胶衬里:-20~+90℃ | |
聚四氟乙稀衬里:-30~+100℃ | |
高温型四氟衬里:-20~+180℃ | |
额定工作压力 | DN10-DN150:≤1.6MPa |
DN200-DN350:≤1.0MPa | |
DN400-DN1000:≤0.6MPa | |
DN450-DN2200:≤0.25MPa | |
流速范围 | 0.1-15m/s |
电导率范围 | 被测流体电导率≥5μs/cm |
信号输出 | 4~20mA(负载电阻0~750Ω),脉冲/频率,控制电平 |
通讯输出 | RS485,MODBUS协议,HART协议 |
供电电源 | AC220V或DC24V |
要求直管段长度 | 上游≥5DN,下游≥2DN |
连接方式 | 流量计与配管之间均采用法兰连接,法兰符合国标:GB/T9115.1-2000 |
防爆等级 | ExdeiallBT4-T6 |
防护等级 | IP65,特殊订制可达IP68 |
环境温度 | -25~+60℃ |
相对温度 | 5%~95% |
消耗总功率 | 小于20W |
品牌:HD100系列智能涡街流量计 型号:HD100系列智能涡街流量计 类型:涡街流量计 测量范围:1~10/180~1800(m3/h) 精度等级:0.5级;1.0级 公称通径:对夹式DN15~DN300(mm) 适用介质:气体;液体;蒸汽(-40~+280)℃;高温型(-40~+350)℃ 工作压力:(1.6;2.0;2.5;4.0;5.0;6.4)MP,其它压力等级协议供货(MPa) 工作温度:标准型(-40~+180)℃;中温型(-40~+280)℃;高温型(-40~+350)(℃)一、 概述 HD100系列智能涡街流量计的系列产品是我公司自主开发的集流量、温度、压力检测功能于一体,并能进行温度、压力自动跟踪补偿的新一代流量计。HD100系列智能涡街流量变送器是一种新型应力式涡街流量变送器。传感器输出的电压脉冲频率信号,流便于与计算机联用,可输出4-20mA标准信号。本产品安装方式分为法兰卡装式、法兰连接式和插入式。插入式涡街流量变送器是应用插入式机构,把小尺寸的涡街流量传感器探头,放到大口径管道中特定位置来测量大口径液体、气体和蒸汽。这是解决大口径管道流量测量的一种较好方式。本产品可广泛应用于石油、化工、冶金、电力、医药、纺织及自来水、天然气站的供水、供气管线的计量与控制等。二、 工作原理 涡街流量计是由设计在流场中的旋涡...

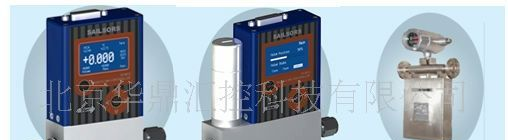

品牌:HD170质量流量计 型号:HD170质量流量计 类型:质量流量计 测量范围:小量程:5SCCM~10SLM 中量程:10SLM~30SLM 大量程:30SLM~2000SLM(m3/h) 精度等级:流量:±3%F.S 压力:0.5% F.S 温度:±1℃ 公称通径:DB15孔(mm) 适用介质:真空,镀膜,石油化工,煤炭冶金,制气配气,环保 工作压力:工作压差:0.03~0.5MPa(MPa) 工作温度:0~50℃(℃)dzsc/18/2848/18284893.jpg一.概述HD170直接热式MFC/MFM采用热式测量原理,直接用两支快速反应的铠装传感器测量气体流量。由于没有层流元件,并采用哈氏合金传感器,HD170用于易结晶和腐蚀性的气体测量。对低压管道或者压力损失小的应用,HD170也同样适用。HD170直接热式MFC/MFM与其它差压原理的HD170一样,具有三路流量/压力/温度显示和输出功能。 二.使用范围产品主要用于真空,镀膜,石油化工,煤炭冶金,制气配气,环保及各种分析,科研院所实验设备。三.产品特点●直接热式原理,无层流元件●无压损,抗结晶,抗腐蚀●适用于各种低压和高压管道●精确测量和控制气体的质量流量●预热时间短,零漂小,可靠性高●多种气体可选,也可自行输入四.技术参数 技术指标HD173-RC质量流量控制器HD173-RM质量流量控制器 量程范围小...
