浮子液位计
| 价 格： | 1280.00 |
品牌:警钟 型号:QDF 测量范围:0-6000mm 分辨率:详见说明 供电电压:详见说明 外形尺寸:详见说明（mm） 防爆等级:详见说明 测量精度:详见说明
QDF系列磁浮球式液位计
产 品 说 明
QDF系列磁性浮球液位变送器是浮球液位控制器的拓展产品,该浮球液位控制器输出4~20mA标准电流信号与III型电动仪表配套，可实现液位的自动检测、控制和记录。
QDF系列磁性浮球液位变送器器适用于炼油、化工、造纸、食品和制药等行业，也可适用污水处理及各类敞口或带压容器内介质液位的测量，对于地下贮槽和高层水箱的液位测量尤为理想。液位变送器由不锈钢或防腐材料制成，且具有隔爆的防护性能。
主要技术参数
· 测量范围： 0 ～ 300mm 至 6000mm
· 测量精度：± 10mm
· 输出信号：二线制 4 ～ 20mA
· 介质密度：≥0.64g/cm3
· 介质粘度：≤0.02PaS
· 工作温度：－ 15 ℃～ 120 ℃
· 工作压力：－ 0.1MPa ～ 4.0MPa
· 电气接口： M20 × 1.5 内螺纹
· 接液材质： 普通、304 、 316L 、 PTFE 、 PP （视介质及工况条件而定位）
· 变送器功耗：≤1W
变送器供电电源： 24VDC （本公司仪表带 24VDC 馈电输出）
· 环境温度：－ 40 ℃～ 60 ℃
· 负载阻抗：≤600Ω
· 连接法兰标准：
HG20592～ 20635-09 ，若用户采用其他标准（如 GB 、 JB 、 ANSI 、 JIS 等）请在订货时注明
型号规格表
QDF | 磁性浮球液位变送器 | |||||||
| 1 | 基本型,输出二线制4～20mADC，导杆材质不锈钢 | ||||||
| 2 | 带现场指针指示，输出二线制4～20mADC，导杆材质不锈钢 | ||||||
| 3 | 带现场数字指示，输出二线制4～20mADC，导杆材质不锈钢 | ||||||
| 4 | 防腐型，输出二线制4～20mADC，导杆材质不锈钢外套PP | ||||||
| 5 | 防腐型，带现场指针指示，输出二线制4～20mADC，导杆材质不锈钢外套PP | ||||||
| 6 | 防腐型，带现场数字指示，输出二线制4～20mADC，导杆材质不锈钢外套PP | ||||||
| 7 | 防腐型，输出二线制4～20mADC，导杆材质不锈钢外套PTFE（聚四氟乙烯） | ||||||
| 8 | 防腐型，带现场指针指示，输出二线制4～20mADC，导杆材质不锈钢外套PTFE（聚四氟乙烯） | ||||||
| 9 | 防腐型，带现场数字指示，输出二线制4～20mADC，导杆材质不锈钢外套PTFE（聚四氟乙烯） | ||||||
|
| T | 法兰连接（法兰材质为碳钢） | |||||
|
| S | 法兰连接（法兰材质为不锈钢） | |||||
|
| J | 支架安装 | |||||
|
| L | 螺纹连接 | |||||
|
| P | 普通型（防水型） | |||||
|
| Bi | 本质安全型 | |||||
|
| Bd | 隔爆型 | |||||
|
|
|
| 安装高度（mm） | ||||
|
|
|
| 测量范围（mm） | ||||
|
|
|
| 密度g/cm 3 | ||||
|
|
|
| 工作压力为常压 | ||||
|
|
|
| 实际工作压力值（MPa） | ||||
|
|
| W 0 | 不配显示仪 | ||||
|
|
| G 8 | 配WGT8型仪表（竖式） | ||||
|
|
| G 16 | 配WGT16型仪表（横式） | ||||
|
|
| S 8 | 配WST8型仪表（竖式） | ||||
|
|
| S 16 | 配WST16型仪表（横式） | ||||
|
|
| V 16 | 配XSV16型仪表（横式） | ||||
|
|
| M 8 | 配WMT8型仪表（竖式） | ||||
|
|
| M 16 | 配WMT16型仪表（横式） | ||||
选型举例
需测量埋地油罐液位，安装形式为法兰连接，采用隔爆型带现场数字显示液位变送器 4 ～ 20mADc 输出，导杆材质不锈钢，配二次光柱数显仪表，油罐直径ф1800，安装高度 2100mm （即法兰短接高度 300mm） ，常温、常压，介质为轻柴油，密度为 0.85g/cm3 ：
其型号为： QDF-75TBd-2100-1800-0.85-OG8
浮球规格与适配法兰及使用温度关系
浮球规格 | 浮球材质 | 适配法兰规格 | 适用温度℃ |
ф92 | 304（或 316L ） | DN100 | 0～ 120 ℃ |
ф84 | PP | DN100 | 0～ 60 ℃ |
ф48 | 304（或 316L ） | DN50 | 0～ 120 ℃ |
特殊要求浮球规格为：（指外径）
• ф140（ 304 、 316L ）；ф76（ 304 、 316L 、 PP ）
订货须知
· 测量范围 · 工作温度
· 安装范围 · 工作压力
· 被测介质名称及密度 · 连接法兰规格（法兰连接时提供）
河南省新乡市启东工业有限公司定货电话：0373-8393433 8306733 传真：0373-8306212
- 所属城市：河南 新乡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘俊生
- 电话：0373-8306733
- 传真：0373-8306733
- 手机：
- QQ ：

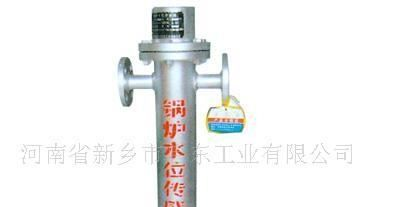

锅炉传感器
