供应薄膜压力传感器 5GPa-50GPa高量程压阻片
| 价 格： | 面议 | |
| 型号/规格： | MN8-50-EK，MN4-50-EK，YB8-50-EK，MN10-.050-EPTFE，MN10-.050-EFEP，C300-50-EKRTE，FC300 | |
| 品牌/商标： | 美国Dynasen |
压力计 薄膜压力计是两层相同或者不同材料夹成的超薄结构，用来测量纵向应力波传播到界面时的时间分辨正应力。 当一个压力作用于测量仪器时，在感应元件周围将产生压力状态，改变其厚度，从而改变电阻（压阻效应）或者在元件周围产生电场（压电效应）。薄膜压力传感器分为两种：压阻片和压电片。 压阻片通常需要一个外部脉冲激励源 / 电桥，来提高它的输出而不是借助于信号放大。压电片不需要外部激励源。压阻片的输出原则不依赖于尺寸和电阻，通常体现在他们的相关性或者对压力的电阻微小变化。另一方面，压电片的输出通常体现在正压力作用时单位面积释放的电荷数量。压阻片分为50欧姆和低阻抗0.050欧姆两种电阻，有栅格式和条带式。最常用的压阻片材料为锰铜（铜：84%，锰：12%，镍：4%），镱和碳，锰铜和镱随压力阻抗增加，而碳阻抗减小。最常用的压电片材料是PVF2(聚氟乙烯，PVDF聚氟偏乙烯，CH2-CF2)。 2.1 压阻片
| 型号 | 元件尺寸，元件厚度 (inch×inch),[inch] | 引线类型 | 说明（产品有厂家标定曲线） |
| 锰铜压阻片,镱压阻片-50ohm，栅格式 | |||

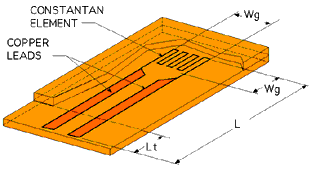

| MN8-50-EK | (0.20×0.20),[0.0008] | 铜/锰 | 50ohm锰铜压阻片或者镱压阻片是栅格引线结构，将蚀刻金属薄片或蒸镀薄膜，夹在两层聚酰亚胺或者其他薄的合适的绝缘层之间，绝缘层用环氧树脂作为压阻片的填充物或者粘合物。锰铜压阻片用蒸镀铜裹装以减小电阻( < 0. 3 ohm)。镱压阻片完全是经过蚀刻和蒸镀处理制成。锰铜压阻片压力范围为：0-100Kbar，镱压阻片压力范围为：0-10Kbar 。50ohm锰铜压阻片和镱压阻片都使用0.001英寸厚聚酰亚胺绝缘层。 （注：锰铜金属薄片厚度，绝缘层类型及厚度可特殊要求）。 |
| (0.25×0.25),[0.0008] | 铜/锰 | ||
| MN4-50-EK | (0.10×0.10),[0.0004] | 铜/锰 | |
| (0.15×0.15),[0.0004] | 铜/锰 | ||
| YB8-50-EK | (0.25×0.25),[0.0008] | 铜 | |
| (0.50×0.50),[0.0008] | 铜 | ||
| 锰铜压阻片-0.050ohm低阻抗，条带式 | |||
| MN10-.050-EPTFE | (0.15×0.075),[0.001] | 铜/锰 | 0.050ohm低阻抗锰铜压阻片是0.001英寸厚，单片有四个终端的敏感元件及引线结构，封装在两层聚四氟乙烯或者氟化乙丙烯之间，通过热压或者环氧迭片结构处理。可以做成对称结构和不对称结构。压力范围是50-500Kbar。PTFE—聚四氟乙烯厚度为0.010英寸，熔点未知；FEP—氟乙烯厚度为0.001英寸和0.005 英寸，熔点为285°C。 |
| MN10-.050-EFEP | (0.15×0.075),[0.001] | 铜/锰 | |
| (1mm×0.5mm),[0.001] | 铜/锰 | ||
| 碳压阻片-50ohm，条带式 | |||
| C300-50-EKRTE | (0.06×0.05), [0.0005] | 铜 | 由单条石墨及环氧敏感元件，在两层聚酰亚胺绝缘中间用高温环氧材料粘固，连接两个蒸镀铜引线。 C300是平行引线结构，FC300是重叠引线结构。 C300-50-EKRTE通用型，而FC300-50-EKRTE用于电噪音高的环境。较宽的敏感元件尺寸（0.010-1.0 inch）和聚酰亚胺绝缘层厚（0.0005-0.005 inch），可以用铝或者铍引线。应用范围：0.1-50Kbar。 （注：元件尺寸，引线长度，绝缘层厚度可特殊要求） |
| (0.125×0.125), [0.0005] | 铜 | ||
| (0.20×0.15), [0.0005] | 铜 | ||
| (0.25×0.20), [0.0005] | 铜 | ||
| (0.5×0.30), [0.0005] | 铜 | ||
| (1.0×1.0), [0.0005] | 铜 | ||
| FC300-50-EKRTE | (0.05×0.05), [0.0005] | 铜 | |
| (0.10×0.05), [0.0005] | 铜 | ||
| (0.20×0.10), [0.0005] | 铜 | ||
| (0.28×0.28), [0.0005] | 铜 | ||
