供应三相接触式调压器|柱式电动调压器|三（单）相调

价格：

208.00

详细介绍
企业详情

应用范围:隔离品牌:上海勇达型号:TDGC2J TSGC2J 频率特性:低频电源相数:三（单）相铁心形状:E型冷却形式:干式铁心形式:心式绕组形式:三绕组防潮方式:开放式冷却方式:油浸风冷式外形结构:立式电压比:0-250 0-430（V）效率(η):98% 额定功率:10（KVA）

TDGC(2)、TSGC(2)系列调压器具有外形美观、波形不失真、体积小重量轻、效率高、使用方便、运行可
靠等特点，其性能更为优越.可广泛用于工业（如化工、冶金、仪器仪表、机电制造、轻工等）,科学实验,公用
设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电源。

1、调压器的基本参数按表1规定
2、调压器额定（输出）容量：调压器额定
　容量按下式计算：
　 P= m12×U2×10(KVA)
　式中：P-调压器额定输出容量（KVA）
　 m-相数，单相m=1；三相m=3
　 I2-额定输出电流（A）
　 U2输出电压（V）（三相为线电压）
3、调压器绝缘等级：调压器绝缘等级为A级
　，线圈平均温升限值为60℃。
4、过负荷能力，调压器允许短时间超过额
　定输出电流值，但不能超过表2的规定。

超过额定电流值(%)	不超过(分钟)
20	60
40	30
60	6

1、基本原理
调压器就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动
时，就可连续地改变匝数比，从而使输出电压平滑地从零调节到值
2、主要结构
①单元结构：单相0.2KVA、10KVA调压器为调节器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈
固定在工程的的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨
光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩
②单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴
上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。
③三相组装结构：三相调压器由三相同规格的单元同轴组装而成。
④电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架,4KVA及以上的单元调压器，采
用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧,当需
要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。　

1、环境温度：气温+40℃，气温-5；
2、海拔高度：调压器安装地点海拔高度不超过1000米；
3、空气相对湿度：最湿月的月平均相对湿度为90%，同时该月的平均气温为25℃；
4、电源电压波形：电源电压波形为正弦波或近似于正弦波；
5、安装场所无严重影响调压器绝缘的气体、蒸气、化学性沉积、粉尘、污垢及其它爆炸性和侵蚀性介质；
6、安装场所应无严重的振动和颠簸；
7、户内使用；
8、不准并联使用。

1、新安装或长期不用的调压器，运行前必须用500伏兆欧表测量线圈对地的绝缘电阻，其值不低于5兆欧时才可
　安全使用，否则应进行热烘处理。热烘处理方法一般可用带电烘燥法或送入烘房烘燥，烘燥后应检查各紧固
　件是否松动，如有松动应加以紧固。
2、电源电压应符合调压器铭牌上的输入电压。
3、调压器必须良好接地，以保证安全。
4、使用时应经常注意输出电流不超过额定值，如有短时负荷,不能超过表2的的规定，否则易使调压器寿命降低
　甚至烧毁。
5、使用时应缓慢均匀地旋转手柄，以免引起电刷损坏或产生火花。
6、应经常检查调压器的使用情况，如发现电刷磨损过多、缺损，应及时调换同种规格的电刷，并用零号砂纸垫
　在电刷下面转动手轮数次使电刷底面磨平，接触良好，方可使用。调换的铜石墨复合电刷必须严格符合规格
　要求。
7、线圈与电刷接受的表面，应经常保持清洁，否则易引起打火花而烧坏线圈表面。如发现线圈表面烧有黑色斑
　点可用棉纱沾酒精(90%) 擦拭，直至表面斑点除去为止。
8、从电源接到调压器，调压器到负载的导线和导线端子接头应接触很好，并能通过调压器额定电流。
9、搬动调压器时不得用手轮，而应用提手或将整个产品提起移动。
10、调压器需要横装在面板上,（仅限于单元调压器结构）或立装在其他底座上时可利用调压器底座的安装孔加
　以固定。
11、调压器应经常保持清洁不允许有水滴，油污等落入调压器内部，调压器应定时停电除去内部积聚的尘埃。

上海勇达电器设备制造有限公司

公司信息未核实

所属城市：上海上海市
[联系时请说明来自维库仪器仪表网]
联系人： 朱娓娟
电话：0512-57705299
传真：0512-57705299
手机：
QQ ：

公司相关产品

QZB自藕变压器 QZB-315KVA

信息内容：

SG系列三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600kva之间，符合IEC439，GB5226等国际，国家标准，绕组采用脱胎整列绕制方法，变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。 SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压6000V以下的电路中，广泛用于进口重要设备，精密机床，机械电子设备，医疗设备，整流装置，照明等。产品的各种输入，输出电压的高低，联接组别，调节抽头的多少及位置（一般为正负5%），绕组容量的分配，次级单相绕组的配备，整流电路的运用，是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。 dzsc/19/0621/19062195.jpg

详细内容>>

供应三相变压器单相变压器隔离变压器

信息内容：

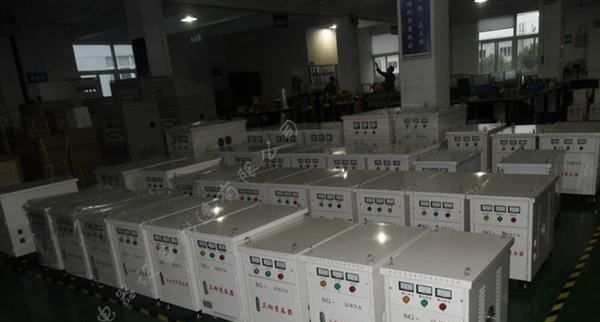

dzsc/19/0622/19062234.jpgdzsc/19/0622/19062234.jpgdzsc/19/0622/19062234.jpg产品介绍：概述 SG系列三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则...
