[热销]变频器专用输出正弦波滤波器
| 价 格： | 200.00 |
品牌:波翔电气 型号:BX-SWF 种类:滤波器 标称频率:10（MHz） 调整频差:10（MHz） 温度频差:10（MHz） 总频差:10（MHz） 负载电容:10（pF） 负载谐振电阻:10（Ω） 激励电平:10（mW） 基准温度:10（℃） 插入损耗:10（dB） 阻带衰减:10（dB） 输入阻抗:10（kΩ） 输出阻抗:10（kΩ）
BX-SWF变频器输出专用正弦波滤波器
详细说明
1.马达变频器是一种专用逆变器，一般采用SPWM调制方式，用来驱动专用变频异步电机，一般采用距离比较近（电机线缆小于100米）；
2.当电机电缆比较长（大于100米以上）引起电机端产生过高的du/dt，破坏电机绝缘、造成线圈击穿老化、铁芯损耗增加、以至于烧毁电机‘还会引起轴承发热严重，寿命减小或损坏。
结构特点
本公司生产的BX-SWF系列正弦波滤波器采用本公司特质电抗器，配已滤波器电容器与功率电阻器，结构合理、波形失真小、损耗小、噪音低特点，可与各种国产及进口变频器配套使用，用于风电、油田、水电、冶金等行业。
电气性能特点
1.将变频器输出的SPWM电压电流波形转换为近似正弦波波形（线性负载、cosΦ大于0.3时THD小于5%部分品牌变频用后，THD会大于此值）；
2.保护电机绝缘系统、减小轴承电流、延长使用寿命、降低电机噪音；
3.用普通异步电机可以代替变频异步电机使用；
4.有效地抑制高频损耗及射频辐射干扰，在一定场合可以使用非屏蔽电缆，降低对现场布线的要求；
5.使电机与变频器的电缆延长至500米，最长可达3千米以上；
6.可用于220V、380V、690V、1140V、都三相变频驱动系统；
7.适用马达变频器功率范围：0.4KW~1600KW；
8.适用变频器输出载波频率范围：1.5~16kHz；
9.基波频率范围：0~400HZ＜50HZ以上订货时必须说明！＞
10.驱动负载形式：异步电机；＜特殊设计后可用于EPS、UPS及岸边电源系统＞；
11.工频耐压AC2500V/50HZ/5mA/60s无飞狐击穿放电现象（工厂测试）；
12.耐热等级：F级＜电抗器部分＞；
13防护等级：IP00或IP20＜即配IP20的外箱，订货时需说明＞
使用条件
1、海拔高度不超过1000米；
2、运行环境温度：-25℃～+40℃，相对湿度小于85%；
3、周围环境应有良好的通风条件，如装在柜内，应加装通风设备；
4、无剧烈震动和颠簸的地方；有防雨设备的地方；
5、在无爆炸危险的环境中，且环境中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
注意事项
1.滤波器有一定比例的电压衰减，衰减值与负载电流、基波、载波频率有关，一般给定载波频率下、50HZ基频、额定负载电流时，压降约为7∽10%之间＜可以通过调高变频器输出电压值来补偿＞；
2.不能更改滤波器出厂设定或双方约定好的使用载波频率，否则会影响滤波器的使用效果，严重时会烧毁滤波器及变频器。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 金丙明
- 电话：021-57526317
- 传真：021-57526317
- 手机：
- QQ ：

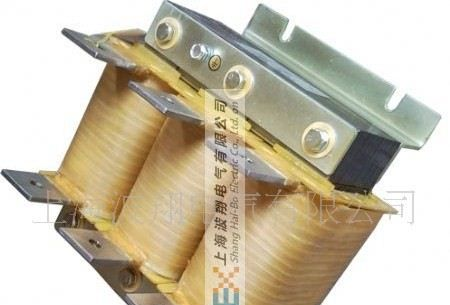

变频器专用交流进出线电抗器
信息内容：一、主要作用1。降低电机工作噪音、涡流损耗 ，降低电机温升；2。降低高次谐波造成的漏电流、减少对周边设备的射频干扰；3。平滑变频器输出电压电流波形，降低瞬变电压dv/dt对电机绝缘系统的冲击，延长电机寿命；4。延长电机至变频器的有效距离；降低电缆的容性电流、保护变频器内部的功率开关器件。 二、电气性能及标准1。额定工作电压：AC380V~480V；额定工作频率：50HZ；频率范围：0~200HZ（电流要按频率上升递减！）2。工频耐压：铁芯-绕组 3000V AC/50Hz/5mA/60s无飞弧击穿放电现象(工厂测试)；3。绝缘电阻：铁芯-绕组 1000V DC 大于100MΩ；4。温升限值：铁芯不超过90K（温度计法）线圈温升不超过95K（直流电阻法）；5。工作噪音：小于65dB（与电抗器水平距离点1米处）；6、铁芯表面采用特殊F或H级漆涂装、五金件电镀白锌或喷塑，产品不易锈蚀、美观、性能可靠；7。产品执行标准：GB10229-88《电抗器》(IEC289-1987)； JB9644-1999《半导体电气传动用电抗器》；JB5346-1998 《串联电抗器标准》。 三、使用条件1。海拔高度不超过1000米；2。运行环境温度-25℃～ 40℃，相对湿度不超过85%；4。周围环境应有良好的通风条件，如装在柜内，应加装通风设备；6。无剧...

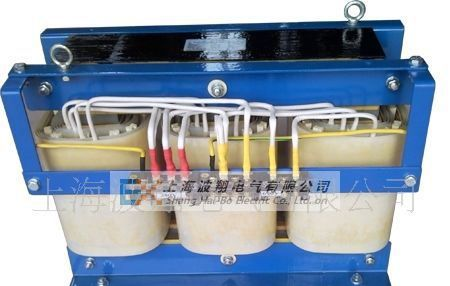

﹛特惠供应﹙价优质优﹚﹜BXSG系列进出口设备用三相干式变压器
