供应WZN一体化温度变送器(图)
| 价 格： | 3500.00 |
品牌:恒通 型号:WZN 种类:液位 材料:金属 材料物理性质:绝缘体 材料晶体结构:其他 制作工艺:集成 输出信号:模拟型 防护等级:IP65 线性度:无（%F.S.） 迟滞:无（%F.S.） 重复性:无（%F.S.） 灵敏度:无 漂移:无 分辨率:无
一、产品应用
通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。
二、工作原理
防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
三、产品特点
1、二线制输出4-20mA，抗干扰能力强；
2、节省补偿导线及安装温度变送器费用；
3、安全可靠，使用寿命长；
4、冷端温度自动补偿，非线性校正电路
5、测温范围及允许误差
1）热电阻测温范围及允差
型号 | 分度号 | 测温范围 | 精度等级 | 允许偏差 |
WZPB | Pt100 | -200℃~+500℃ | A级 B级 | ±(0.15+0.002t) ±(0.30+0.005t) |
WZCB | Cu50 Cu100 | -50℃~+100℃ |
| ±(0.30+0.006t) |
2）热电偶测温范围及允差
型号 | 分度号 | 允差等级 | ||||
Ⅰ | Ⅱ | |||||
允差值 | 测温范围 | 允差值 | 测温范围 | |||
WRNB | K | ±1.5℃ | -40℃~+375℃ | ±2.5℃ | -40℃~+333℃ | |
±0.004t | 375℃~1000℃ | ±0.0075t | 333℃~1200℃ | |||
WRMB | N | ±1.5℃ | -40℃~+375℃ | ±2.5℃ | -40℃~+333℃ | |
±0.004t | 375℃~1000℃ | ±0.0075t | 333℃~1200℃ | |||
WREB | E | ±1.5℃ | -40℃~+375℃ | ±2.5℃ | -40℃~+333℃ | |
±0.004t | 375℃~1000℃ | ±0.004t | 333℃~900℃ | |||
WRFB | J | ±1.5℃ | -40℃~+375℃ | ±2.5℃ | -40℃~+333℃ | |
±0.004t | 375℃~1000℃ | ±0.004t | 333℃~750℃ | |||
WRCB | T | ±0.5℃ | -40℃~+125℃ | ±1.5℃ | -40℃~+333℃ | |
±0.004t | 125℃~350℃ | ±0.0075t | 333℃~350℃ | |||
6、输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
7、输出方法： 二线制
8、精度等级：
温度变送器精度等级：0.1 0.2 0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
9、供电电源：24V.DC±10℅
10、防护等级：IP65
11、防爆等级：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本质安全型：iaⅡCT6
12、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
13、热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
14、基本误差：
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
选型命名方法
W | 温度仪表 | ||||||
| R Z |
| 热电偶 热电阻 | ||||
|
| M N E F C P |
| 镍铬硅-镍硅 镍铬-镍硅 镍铬-铜镍 铁-铜镍 铜-铜镍 铂 | |||
|
|
| B |
| 温度变送器 | ||
|
|
|
| 1- 2- 3- 4- 5- 6- 7- | 无固定装置 固定螺纹 活动法兰 固定法兰 活络管接头式 固定螺纹锥形式 直形管接头式 | ||
|
|
|
|
| 2 4 |
| 防喷式（接线盒形式） 防爆式 |
|
|
|
|
|
| 0- 1- 2- 3- | φ16 φ20 φ16高铝质管 φ20高铝质管 |
|
|
|
|
|
|
|
|
- 所属城市：河南 新乡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 石瑞强
- 电话：0373-3520518
- 传真：0373-3520518
- 手机：
- QQ ：

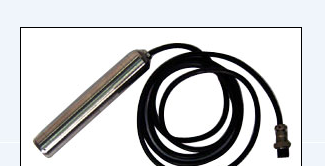

供应静压投入式液位变送器
