防爆热电阻一体化热电阻防爆热电阻铠装热电阻

价格：

45.00

详细介绍
企业详情

品牌:江苏中仪类型:隔爆型热电阻型号:WZP-240 分度号:PT100 CU50 测量范围:-200-500（℃）允差等级:A 热响应时间:15S（s）装箱数:100

一体化防爆热电阻简介

一体化防爆热电阻通常和显示仪表、记录仪表、电子计算机等配套使用，输出4～20mA。直接测量各种生产过程中的0～1800℃范围内液体、蒸汽和气体介质以及固体表面温度。

主要特点

二线制输出4～20mA，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
测量范围大；
冷端温度自动补偿，非线性校正电路。

工作原理

一体化防爆热电阻利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰的温度传不到腔外，从而进行测温。热电偶（阻）生产的热电势（电阻）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4～20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。

技术参数

执行标准
IEC584 IEC1515 IEC751 JB/T5518-91 JB/T7391-94

测温范围及允差（热电偶）

型号	分度号	允许误差与偶材等级
		I级		II级
		允差值	测温范围℃	允差值	测温范围℃
WRNB	K	±1.5℃	-40～+375	±2.5℃	-40～+333
WRNB	K	±0.004│t│	375～1000	±0.0075│t│	333～1200
WRMB	N	±1.5℃	-40～+375	±2.5℃	-40～+333
WRMB	N	±0.004│t│	375～1000	±0.0075│t│	333～1200
WREB	E	±1.5℃	-40～+375	±1.5℃	-40～+333
WREB	E	±0.004│t│	375～800	±0.004│t│	333～900
WRFB	J	±1.5℃	-40～+375	±1.5℃	-40～+333
WRFB	J	±0.004│t│	375～750	±0.004│t│	333～750
WRCB	T	±1.5℃	-40-～+125	±1℃	-40～+333
WRCB	T	±0.004│t│	125～350	±0.0075│t│	133～350
WRPB	S	±1℃	0～+1100	±2.5℃	0～600
WRPB	S	±[1+0.003（t-1100）]	1100～1600	±0.0025│t│	600～1600

注：t为感温元件实测温度值。

测温范围及允差（热电阻）

型号	分度号	测温范围℃	精度等级	允许偏差
WZPB	Pt100	-200～+500	A级	±(0.15+0.002\|t\|)
			B级	±(0.30+0.005\|t\|)
WZCB	Cu50	-50～+100	-	±(0.30+0.006\|t\|)
	Cu100

注：t为感温元件实测温度值。

防爆等级：

隔爆形：dIIBT4，dIICT5，dIICT6
本质安全形：iaIICT6

其他参数

输出信号：4～20mA，负载电阻250Ω，传输导线电阻100Ω
输出方法：二线制
允差等级：0.1；0.2；0.5
供电电源：24V.DC±10%
防护等级：IP65

热响应时间

当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响时间；
当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间。

基本误差

仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。

取证一览表

防爆级别	防爆证号	认证机构
dⅡB T4	GYB97151	NEPSI
dⅡB T4	GYB97152	NEPSI
dⅡC T4	GYB97203	NEPSI
dⅡB T5	GYB97204	NEPSI
iaⅡCT6	GYB99412	NEPSI
iaⅡCT6	GYB99413	NEPSI

注：NEPSI防爆认证系仪器仪表防爆安全监督检验站。

工作环境

安装场所等级	温度℃	相对湿度%	大气压KPa
Cx1	-25～+55	5～95	86～106
Cx2	-25～+70
Cx3	-40～+80

选型编码

ZY-

感温元件

WRMB

镍铬硅-镍硅分度号：N

WRNB

镍铬-镍硅分度号：K

WREB

镍铬-铜镍分度号：E

WRFB

铁-铜镍分度号：J

WRCB

铜-铜镍分度号：T

WRPB

铂铑10-铂分度号：S

WRQB

铂铑13-铂分度号：R

WRRB

铂铑30-铂6 分度号：B

WZPB

铂分度号：Pt100

WZCB

铜分度号：Cu50

安装固定形式

-1

无固定装置

-2

固定螺纹

-3

活动法兰

-4

固定法兰

-5

活络管接头式

接线盒形式

防爆式

保护管直径

Φ16

Φ12

工作端形式

变截面

显示方式

不带表头显示

LCD液晶表头显示

备注：

选型须知：请提供分度号、精度等级、安装固定形式、保护管材质、长度或插入深度（保护管总长L=l+150，特殊插入深度及其保护管材质可按协议定货）。

选型举例：带温度变送器防爆热电偶，K型，固定螺纹M27×2，防爆等级dIIBT4级，温度变送器精度等级0.5，保护管316L，长度450mm，插入深度300mm。WRNB-220，L=450×300，dⅡBT4，保护管316L，螺纹M27×2。

江苏中仪自动化仪表有限公司

公司信息未核实

所属城市：江苏淮安
[联系时请说明来自维库仪器仪表网]
联系人： 杨建风
电话：0517-86891833
传真：0517-86891833
手机：
QQ ：

公司相关产品

压力表耐震压力表不锈钢耐震压力表真空压力表

信息内容：

品牌:江苏中仪型号:YTN-100B 类型:真空压力表测量范围:0-60MPa（kPa）精度等级:1.6 2.5 联接型式:螺纹连接公称直径:60 100 150（mm）环境温度:55（℃）用途说明YTN系列耐震压力表主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。压力表依靠内部充灌阻尼油和配套缓冲装置等措施。具有良好的耐震性能。适用于被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸何的场合，以及环境震动较大的场所。仪表能测气体、液体脉动压力的平均值。以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。不锈钢耐震压力表的外壳用不锈钢材料制成（简称半钢），可在有腐蚀性、振动较大的恶劣环境中使用。型号命名技术参数不锈钢压力表采用直接接触式接头和感压元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，结构为全密封型，具有较强的防被测介质腐蚀和抗环境腐蚀的能力。不锈钢压力表适用于腐蚀性较强的适合不锈钢元件检测的介质和恶劣的外部腐蚀环境中，不锈钢压力表广泛应用于石油、化工、冶金等工业。型号Y-60BYN-60BY-100BYN-100BY-150BYN-150B精度等级2.51.6测量范围MPA0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;2...

详细内容>>

耐酸压力表压力表不锈钢压力表隔膜压力表精密

信息内容：

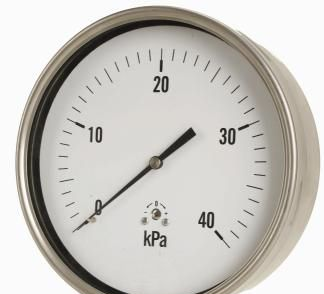

品牌:江苏中仪型号:YT-100 类型:压力表测量范围:0-60000（kPa）精度等级:1.6 联接型式:螺纹公称直径:100（mm）环境温度:55（℃） dzsc/18/2958/18295830.jpg 耐酸压力表的全部零件，采用不锈钢材料制造。具有较强的耐腐蚀性能，适用于检测腐蚀性较强的压力和在恶劣的外部环境中使用。广泛应用于石油、化工、农药等工业企业。技术参数型号结构形式精确度%测量上限MPaZY-YTS-100径向无边1.60～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.6;0～2.5;0～4.0;0～6.0;0～10;0～16;0～25;0～40;0～60;-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4ZY-YTS-150轴向无边ZY-YTF-100径向无边ZY-YTF-150径向无边耐酸压力表使用工作温度：-40～70℃。相对湿度不大于85% 温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃ 型号DHLdhH1ZY-YTS-100φ1009020M20×1.52150ZY-YTF-100ZY-YTS-150φ15011520M20×1.52150ZY-YTF-150
