ST3PF(JSZ3F)时间继电器,超级时间继电器
| 价 格： | 6550.00 |
应用范围:时间 品牌:上久 型号:ST3PF(JSZ3F)时间继电器 产品系列:ST3P 触点形式:转换型
1、概述
1.1适用范围
ST3PF系列时间继电器是采用专用集成电路和制造技术生产的新颖时间继电器，具有体积小，重量轻、延时范围广、抗千扰能力强、寿命长待特点，适用于各种要求高精度、高可靠性自动化控制场所作延时控制之用。
1.2型号定义
1.3正常工作条件及安装条件
1.3.1使用环境：海拔高度不超过2000米；周围攻环境温度不高于+40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在没有雨雪的地方；
1.3.2垂直或水平安装。
二、技术特征
2.1重复误差：小于2.5%
2.2触点容量：AC：3A；DC：220V 0.5A（阴性）；
2.3机械寿命：大于或等于100万次
2.4电寿命：大于或等于10万次；
2.5消耗功率：小于或等于1.5W；
2.6额定电源电压及延时范围（表1）：
| 型号 | JSZ3A | JSZ3C | JSZ3F | JSZ3K | JSZ3Y | JSZ3R |
| 触点数量 | 延时2转换 | 延时1转换瞬动1转换 | 延时1转换 | 延时星三角转达换瞬动1常开 | 延时1转换 | |
| 触点容量 | 3A | 2A | 3A | 3A | ||
| 延时范围 | A：0.5s/5s/30s/3min B:1s/10s/60s/6min C:5s/50s/5min/30min D:10s/100s/10min/60min E:60s/10min/60min/6h F:2min/20min/2h/12h G:4min/40min/4h/24h | 0.1-1s 0.2-2s 0.5-5s 1-10S 2.5-30s 5-60s | 0.1-1s 0.2-2s 0.5-5s 1-10s 2.5-30s 5-60s 15-180s | 1-10s 2.5-30s 5-60s 10-120s | 6s/60s 10s/10min 30s/30min | |
| 额定电压 | AC24V,110V,220V DC24V | AC110V,220V DC24V | AC110V/220V DC24V | |||
三、接线图
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 林少华
- 电话：0577-62920009
- 传真：0577-62920009
- 手机：
- QQ ：

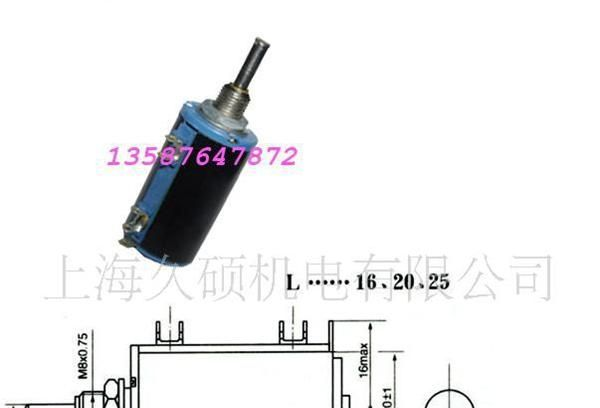

WXD3-13多圈线绕电位器,精密导电塑料,合成碳膜
