ZCZG ZCZH高温高压电磁阀,400度电磁阀
| 价 格： | 100.00 |
品牌:真宇 型号:ZCZH 材质:铸钢 类型(通道位置):二通式 连接形式:法兰 公称通径:50（mm） 适用介质:油品 流动方向:单向 零部件及配件:线圈 用途:截止 形态:柱塞式 压力环境:高压 工作温度:高温 标准:国标
ZCZG ZCZH高温电磁阀
一、用途
高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
二、高温电磁阀型号规格说明
dzsc/18/2708/18270859.jpg
三、高温电磁阀特点
耐高温：采用金属硬密封，提高了使用温度。
耐磨：选材合理，阀杯和导向套间巧秒地利用流体的润滑作用，减少磨损。
四、高温电磁阀结构原理
1、结构如图
dzsc/18/2708/18270859.jpg
2、工作原理：电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
五、ZCZG、ZCZH高温电磁阀技术参数
| 介质温度℃ | ZCZG | ≤250 | ||||||||
| ZCZH | ≤400 | |||||||||
| 公称压力 (MPa) | ZCZG | 2.5 | ||||||||
| ZCZH | 4.0 | |||||||||
| 工作压差 (MPa) | ZCZG | 0.1~2.5 | ||||||||
| ZCZH | 0.1~4.0 | |||||||||
| 公称通径 (mm) | 10 | 15 | 20 | 25 | 32 | 40 | 60 | 65 | 80 | 100 |
| 功耗 | 0.15KVA | 0.46KVA | 0.15KVA | |||||||
| 电源电压 | AC220V其余规格可作特殊订货 | |||||||||
| 额定流量系数 (KV) | 按JB/T7352-94规定 | |||||||||
| 泄漏量(m/min) | 按JB/T7352-94·F规定 | |||||||||
六、ZCZG、ZCZH高温电磁阀外形尺寸
| DN | L | H | D | D1 | D2 | D3 | b | f1 | f | n-d |
| 10 | 160 | 298 | 90 | 60 | 34 | 41 | 16 | 4 | 2 | 4-Φ14 |
| 15 | 160 | 298 | 95 | 65 | 39 | 45 | 16 | 4 | 2 | 4-Φ14 |
| 20 | 200 | 304 | 105 | 75 | 50 | 55 | 16 | 4 | 2 | 4-Φ14 |
| 25 | 200 | 304 | 115 | 85 | 57 | 65 | 16 | 4 | 2 | 4-Φ14 |
| 32 | 200 | 314 | 140 | 100 | 65 | 78 | 18 | 4 | 2 | 4-Φ18 |
| 40 | 260 | 460 | 150 | 110 | 75 | 85 | 18 | 4 | 3 | 4-Φ18 |
| 50 | 300 | 460 | 165 | 125 | 87 | 100 | 20 | 4 | 3 | 4-Φ18 |
| 65 | 290 | 433 | 185 | 145 | 109 | 120 | 22 | 4 | 3 | 8-Φ18 |
| 80 | 310 | 433 | 200 | 160 | 120 | 135 | 22 | 4 | 3 | 8-Φ18 |
| 100 | 350 | 461 | 235 | 190 | 149 | 160 | 24 | 4.5 | 3 | 8-Φ22 |
七、高温电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

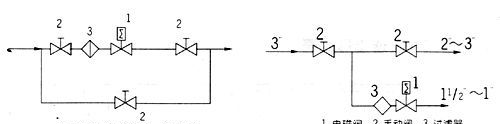

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
dzsc/18/2708/18270859.jpg
八、高温电磁阀使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
九、真宇泵阀订货须知
1、订货时请注明高温电磁阀型号、高温电磁阀公称通径、高温电磁阀公称压力、高温电磁阀工作介质、高温电磁阀工作压差、高温电磁阀介质温度、高温电磁阀电源电压及频率、高温电磁阀介质粘度。
2、电磁阀正常工作时的电压为220 | +22 | V，如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。 |
